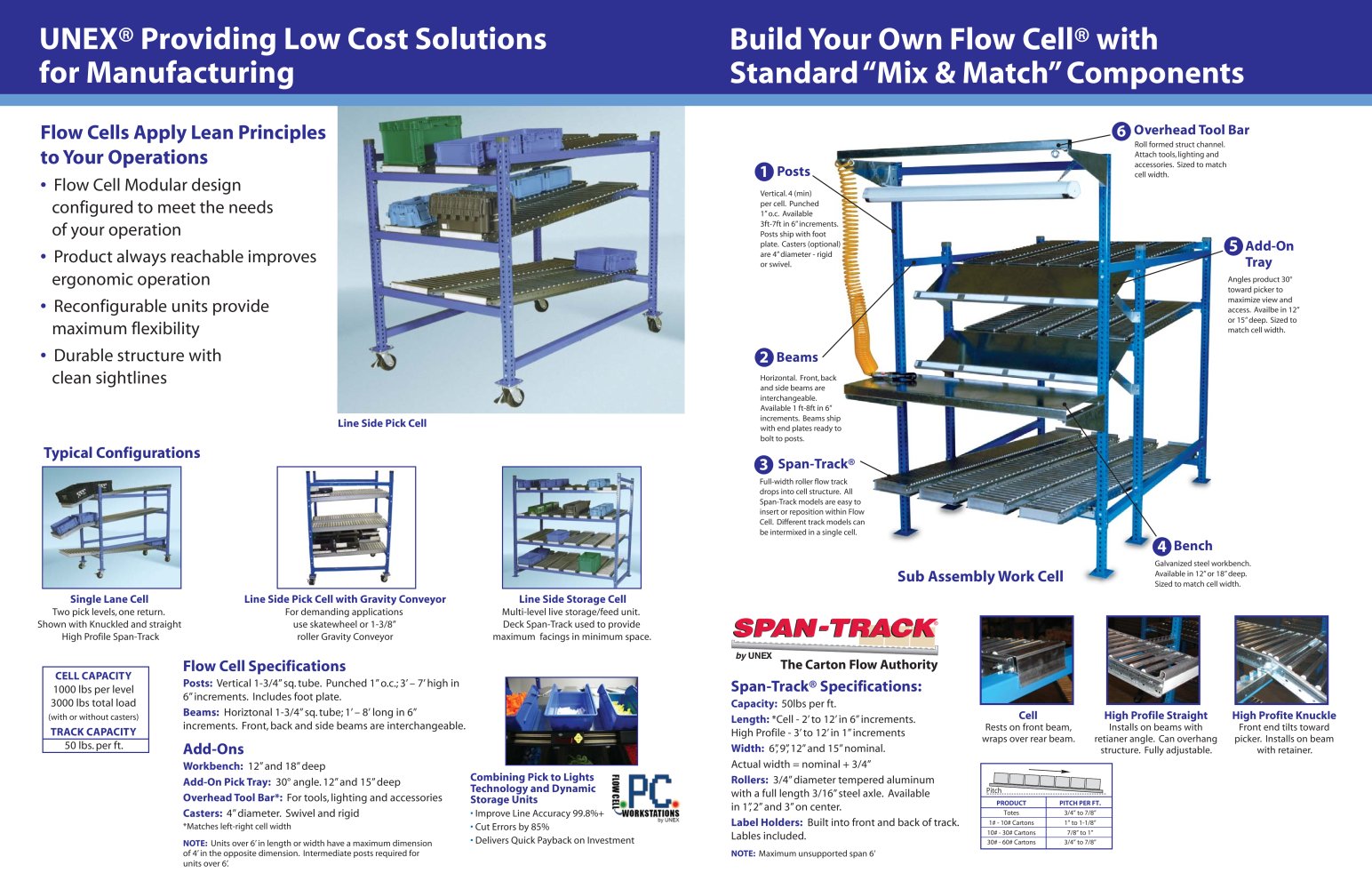

| UNEX® Providing Low Cost Solutions for Manufacturing | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Build Your Own Flow Cell® with Standard "Mix & Match" Components | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Overhead Tool Bar Roll formed struct channel. Attach tools, lighting and accessories. Sized to match cell width. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Flow Cells Apply Lean Principles to Your Operations • Flow Cell Modular design configured to meet the needs of your operation • Product always reachable improves ergonomic operation • Reconfigurable units provide maximum flexibility • Durable structure with clean sightlines | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Q Posts | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Vertical.4 (min) per cell. Punched l"o.c. Available 3ft-7ft in 6" increments. Posts ship with foot plate. Casters (optional) are4"diameter- rigid or swivel. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 0 Add-On Tray Angles product 30° toward picker to maximize view and access. Availbe in 12" or 15"deep. Sized to match cell width. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Q Beams | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Horizontal. Front, back and side beams are interchangeable. Available 1 ft-8ft in 6" increments. Beams ship with end plates ready to bolt to posts. ^ Span-Track Full-width roller flow track drops into cell structure. All Span-Track models are easy to insert or reposition within Flow Cell. Different track models can be intermixed in a single cell. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Line Side Pick Cell | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Typical Configurations | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Bench | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Galvanized steel workbench. Available in 12"or 18"deep. Sized to match cell width. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Sub Assembly Work Cell | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Single Lane Cell Two pick levels,one return. Shown with Knuckled and straight High Profile Span-Track | Line Side Pick Cell with Gravity Conveyor For demanding applications use skatewheel or 1-3/8" roller Gravity Conveyor | Line Side Storage Cell Multi-level live storage/feed unit. Deck Span-Track used to provide maximum facings in minimum space. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SPAM-TRACK | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| by UNEX The Carton Flow Authority Span-Track® Specifications: Capacity: 50lbs per ft. Length: *Cell - 2'to 12'in 6"increments. High Profile-3'to 12'in V'increments Width: 6"9"12"and 15" nominal. Actual width = nominal + 3/4" Rollers: 3/4"diameter tempered aluminum with a full length 3/16"steel axle. Available in 1"2"and 3"on center. Label Holders: Built into front and back of track. Lables included. NOTE: Maximum unsupported span 6' | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Flow Cell Specifications Posts: Vertical 1-3/4"sq. tube. Punched 1"o.c.;3'- 7'high in 6" increments. Includes foot plate. Beams: Horiztonal 1-3/4"sq.tube; T-8'long in 6" increments. Front, back and side beams are interchangeable. Add-Ons Workbench: 12"and 18" deep Add-On PickTray: 30° angle. 12"and 15"deep Overhead Tool Bar*: For tools, lighting and accessories Casters: 4"diameter. Swivel and rigid ^Matches left-right cell width NOTE: Units over 6'in length or width have a maximum dimension of 4'in the opposite dimension. Intermediate posts required for units over 6'. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CELL CAPACITY 1000 lbs per level 3000 lbs total load (with or without casters) TRACK CAPACITY | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| High Profile Straight Installs on beams with retianer angle. Can overhang structure. Fully adjustable. | High Profite Knuckle Front end tilts toward picker. Installs on beam with retainer. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Rests on front beam, wraps over rear beam. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 lbs, per ft. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Combining Pick to Lights Technology and Dynamic Storage Units • Improve Line Accuracy 99.8%+ | ˇpc. ^WORKSTATIONS by UNEX | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| • Cut Errors by 85% • Delivers Quick Payback on Investment | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
