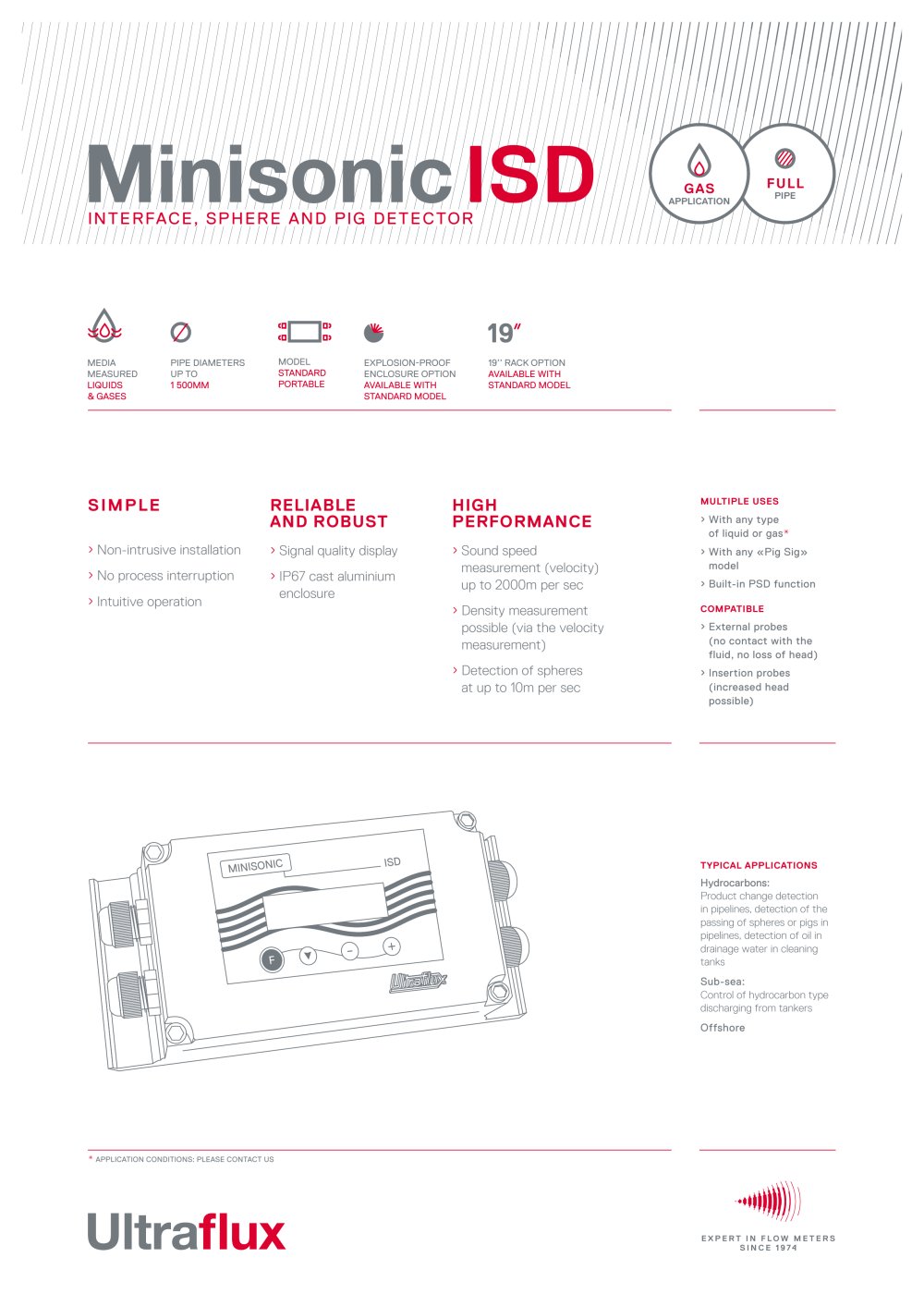

Le MINISONIC ISD effectue la mesure de la vitesse du son dans le produit. Cette valeur est une caractéristique du produit et une image de sa densité. L’analyse des coupures du faisceau acoustique permet au modèle MINISONIC PSD mais aussi ISD de détecter les passages de sphères (séparateurs de produits) ou de racleurs, même à grande vitesse. Applications typiques : c Suivi des transports, par pipeline, de produits pétroliers raffinés ou bruts : analyse de densité ou de concentration (contrôle d’expédition, analyse avant réception). c Détection de sphères ou racleurs de nettoyage c Tout diamètre de 4’’ à 60’’ c Plage de mesure de programmable : 500 à 2000 m/s c Vaste gamme de fluides mesurables avec possibilité de mesure sur du gaz (sonde intrusive) Sonde externe à la conduite, enfouissable En zone dangereuse : sonde de protection EEx ‘m’, convertisseur standard ou ADF Compensation possible de l’influence de la pression et de la température Détecteur d’interface et de sphères MINISONIC ISD PSD Système statique sans usure, sans maintenance Faible temps de réponse Grande sensibilité et précision Convivial MINI-PSD MINI-ISD VERSION ADF t t 2D t P T Émission Écho diesel Sonde Liaison série ou 4/20 mA Sphère Sphère corrigé MINISONIC sphère ISD/PSD M 1189 essence naphta c, t : vitesse du son et temps de propagation dans le produit - d : densité du produit c = f(d) = c ou d Défaut Sphère e D Sonde EEx 'm'
