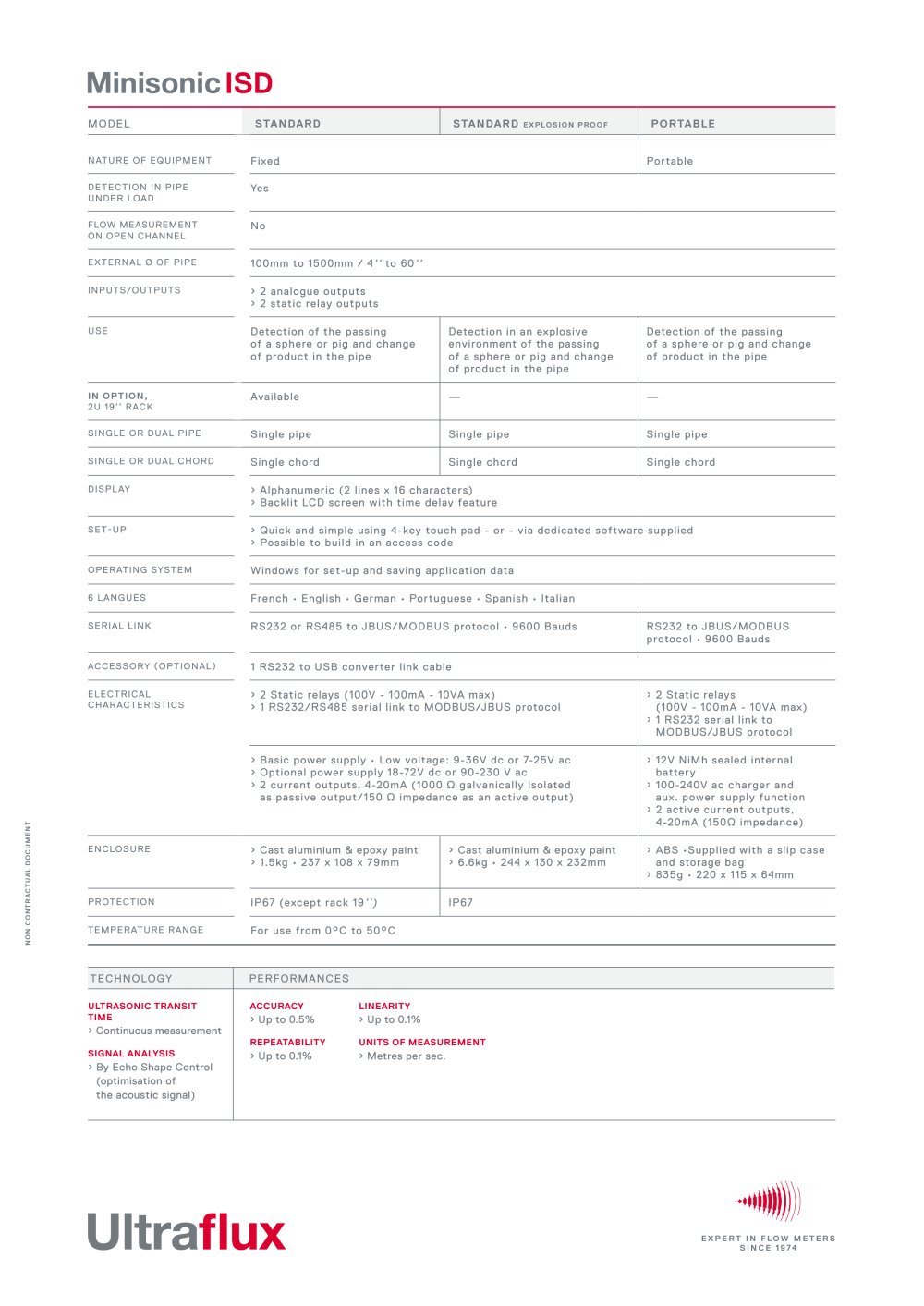

Technoparc - 17, rue Charles Edouard Jeanneret - 78306 POISSY Cedex - France Tél : +33 (0)1 39 79 26 40 Fax : +33 (0)1 39 79 91 22 e-mail : ultraflux@ultraflux.fr www.ultraflux.com 09/10 CARACTERISTIQUES ELECTRIQUES Produit CE Alimentation : Basse tension 9 à 36 Vcc (option : 48 V) ou 7 à 25 Vac En sus : transformateur 110 V ou 230 V externe ou alimentation interne 110 V/220 V/24 V Sortie courant 4-20 mA/1000 Ohms - isolateur galvanique intégré 2 relais statiques - 100 V/100 mA/10 VA maxi CARACTERISTIQUES MECANIQUES Protection et classe de température : c Sonde : IP 68, -20°C à +79°C, EEx’m’ c Minisonic : IP 67, -20°C à +60°C Poids et dimensions : c Minisonic : 237 x 108 x 79 mm (LxHxP) - 1,5 kg c Version EXD : 244 x 130 x 232 mm (LxHxP) - 6,6 kg INSTALLATION c Aucune contrainte de longueur droite ou d’emplacement de la sonde c Coupler la sonde à la conduite de façon durable c Renseigner les dimensions de la conduite, les échelles de mesure et les corrections DESCRIPTION Basés sur une technologie avancée, les MINISONIC ISD et PSD gèrent les signaux de la sonde associée pour suivre : c les changements de produit dans la conduite : ISD c les passages de sphères ou de racleurs : PSD et ISD PERFORMANCES - RESSOURCES Résolution de la mesure de la vitesse du son : c ISD : 0,1 m/s c PSD : 10 m/s Temps de réponse < 1 s - cadence de mesure élevée Transmission des informations : c Numérique RS 232 et 485 - Protocole JBUS/MODBUS c Détection de sphères même accolées c Sortie courant 4-20 mA pour la vitesse du son (ISD) Paramétrage par clavier et par PC - logiciel LS_ISD Logger horodaté des 20 derniers racleurs ou sphères consultables par PC Affichage rétroéclairé sur 2 lignes : vitesse du son, compteur de sphères et messages de contrôle CORRECTEUR M 1189 Ce matériel associé à un MINISONIC ISD permet les compensations de l’influence de la pression (P) et de la température (T) suivant les informations fournies. c Précision de la correction : 1% ou 3m/s c Paramétrage par PC - logiciel spécifique c 2 à 6 entrées analogiques (4-20 mA) : P, T et Ie (courant d’entrée) c 2 à 6 sorties analogiques (4-20 mA) pour Ic (courant corrigé) c 2 à 6 relais : défaut et signalisation de sphère(s) c Isolation galvanique des entrées-sorties c Alimentation basse tension 9 à 36 Vcc ou 7 à 25 Vac
