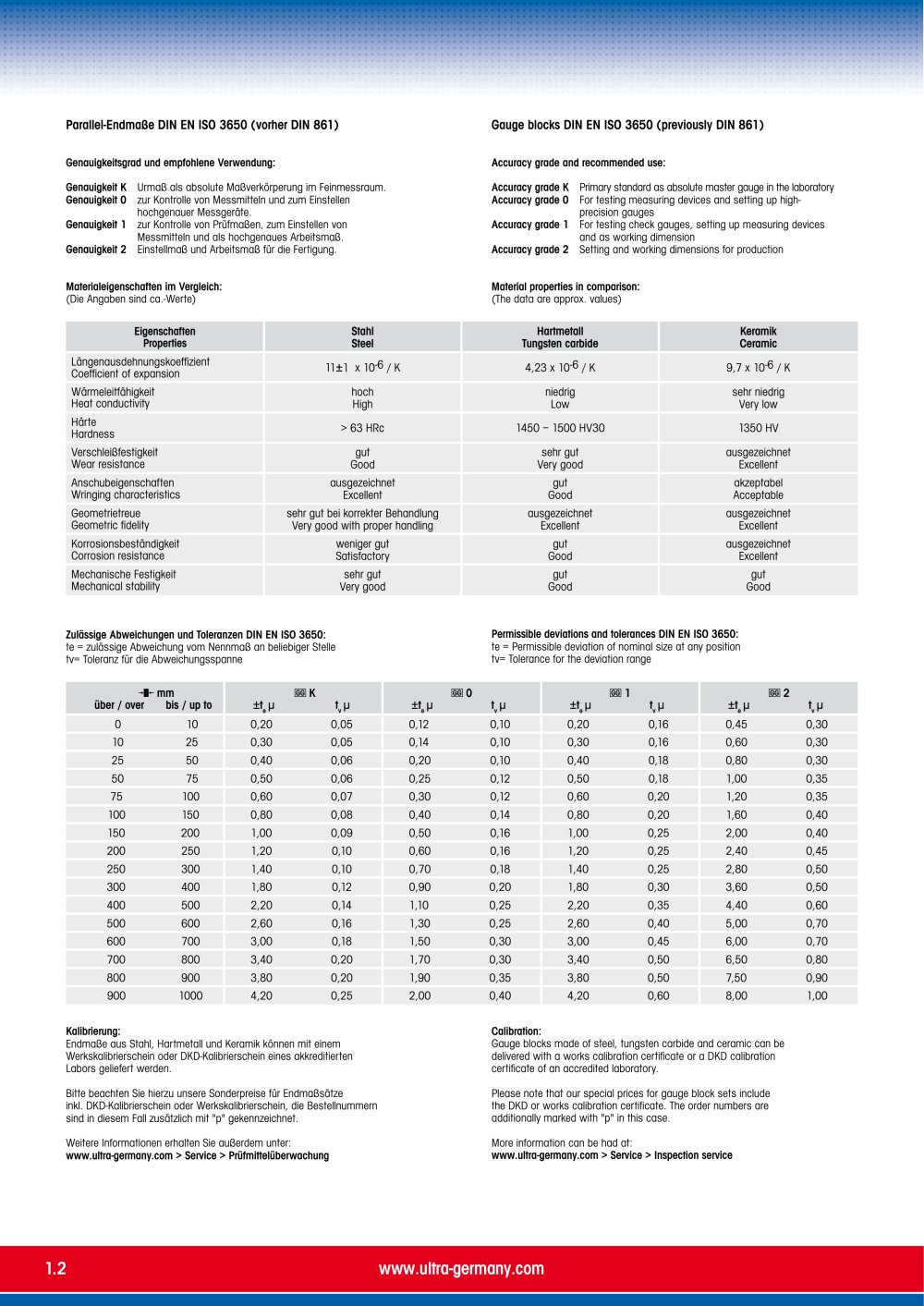

Parallel-Endmaße DIN EN ISO 3650 (vorher DIN 861)

Gauge blocks DIN EN ISO 3650 (previously DIN 861)

Genauigkeitsgrad und empfohlene Verwendung:

Genauigkeit K Urmaß als absolute Maßverkörperung Im Feinmessraum. Genauigkeit 0 zur Kontrolle von Messmitteln und zum Einstellen

hochgenauer Messgeräte. Genauigkeit 1 zur Kontrolle von Prüfmaßen, zum Einstellen von

Messmitteln und als hochgenaues Arbeltsmaß. Genauigkeit 2 Einstellmaß und Arbeltsmaß für die Fertigung.

Accuracy grade and recommended use:

Accuracy grade K Primary standard as absolute master gauge In the laboratory Accuracy grade 0 For testing industrial measuring devices and setting up high-precision gauges

Accuracy grade 1 For testing check gauges, setting up measuring devices

and as working dimension Accuracy grade 2 Setting and working dimensions for production

Materialeigenschaften im Vergleich:

(Die Angaben sind ca.-Werte)

Material properties in comparison:

(The data are approx. values)


Eigenschaften	Stahl	Hartmetall	Keramik
Properties	Steel	Tungsten carbide	Ceramic
Längenausdehnungskoeffizient Coefficient of expansion	11 ±1 x 10-6 / k	4,23 x 10-6 / k	9,7 x 10-6 / k
Wärmeleitfähigkeit	hoch	niedrig	sehr niedrig
Heat conductivity	High	Low	Very low
Härte Hardness	> 63 HRc	1450 - 1500 HV30	1350 HV
Verschleißfestigkeit	gut	sehr gut	ausgezeichnet
Wear resistance	Good	Very good	Excellent
Anschubelgenschaften	ausgezeichnet	gut	akzeptabel
Wringing characteristics	Excellent	Good	Acceptable
Geometrietreue	sehr gut bei korrekter Behandlung	ausgezeichnet	ausgezeichnet
Geometric fidelity	Very good with proper handling	Excellent	Excellent
Korrosionsbeständigkeit	weniger gut	gut	ausgezeichnet
Corrosion resistance	Satisfactory	Good	Excellent
Mechanische Festigkeit	sehr gut	gut	gut
Mechanical stability	Very good	Good	Good

Zulässige Abweichungen und Toleranzen DIN EN ISO 3650:

te = zulässige Abweichung vom Nennmaß an beliebiger Stelle tv= Toleranz für die Abweichungsspanne

Permissible deviations and tolerances DIN EN ISO 3650:

te = Permissible deviation of nominal size at any position tv= Tolerance for the deviation range

e k

e o

e l

e 2

b mm


über / over bis / up to	±t_s m	*» m	±t_s m	*» m	±t_s m	*» m	±t_s m	*» m
0 10	0,20	0,05	0,12	0,10	0,20	0,16	0,45	0,30
10 25	0,30	0,05	0,14	0,10	0,30	0,16	0,60	0,30
25 50	0,40	0,06	0,20	0,10	0,40	0,18	0,80	0,30
50 75	0,50	0,06	0,25	0,12	0,50	0,18	1,00	0,35
75 100	0,60	0,07	0,30	0,12	0,60	0,20	1,20	0,35
100 150	0,80	0,08	0,40	0,14	0,80	0,20	1,60	0,40
150 200	1,00	0,09	0,50	0,16	1,00	0,25	2,00	0,40
200 250	1,20	0,10	0,60	0,16	1,20	0,25	2,40	0,45
250 300	1,40	0,10	0,70	0,18	1,40	0,25	2,80	0,50
300 400	1,80	0,12	0,90	0,20	1,80	0,30	3,60	0,50
400 500	2,20	0,14	1,10	0,25	2,20	0,35	4,40	0,60
500 600	2,60	0,16	1,30	0,25	2,60	0,40	5,00	0,70
600 700	3,00	0,18	1,50	0,30	3,00	0,45	6,00	0,70
700 800	3,40	0,20	1,70	0,30	3,40	0,50	6,50	0,80
800 900	3,80	0,20	1,90	0,35	3,80	0,50	7,50	0,90
900 1000	4,20	0,25	2,00	0,40	4,20	0,60	8,00	1,00

Calibration:

Gauge blocks made of steel, tungsten carbide and ceramic can be delivered with a works calibration certificate or a DKD calibration certificate of an accredited laboratory.

Please note that our special prices for gauge block sets Include the DKD or works calibration certificate. The order numbers are additionally marked with "p" In this case.

More information can be had at: www.ultra-germany.com > Service > Inspection service

Kalibrierung:

Endmaße aus Stahl, Hartmetall und Keramik können mit einem Werkskallbrierscheln oder DKD-Kalibrlerschein eines akkreditierten Labors geliefert werden.

Bitte beachten Sie hierzu unsere Sonderpreise für Endmaßsätze

Inkl. DKD-Kallbrierscheln oder Werkskallbrierscheln, die Bestellnummern

sind In diesem Fall zusätzlich mit "p" gekennzeichnet.

Weitere Informationen erhalten Sie außerdem unter: www.ultra-germany.com > Service > Prüfmittelüberwachung

1.2
