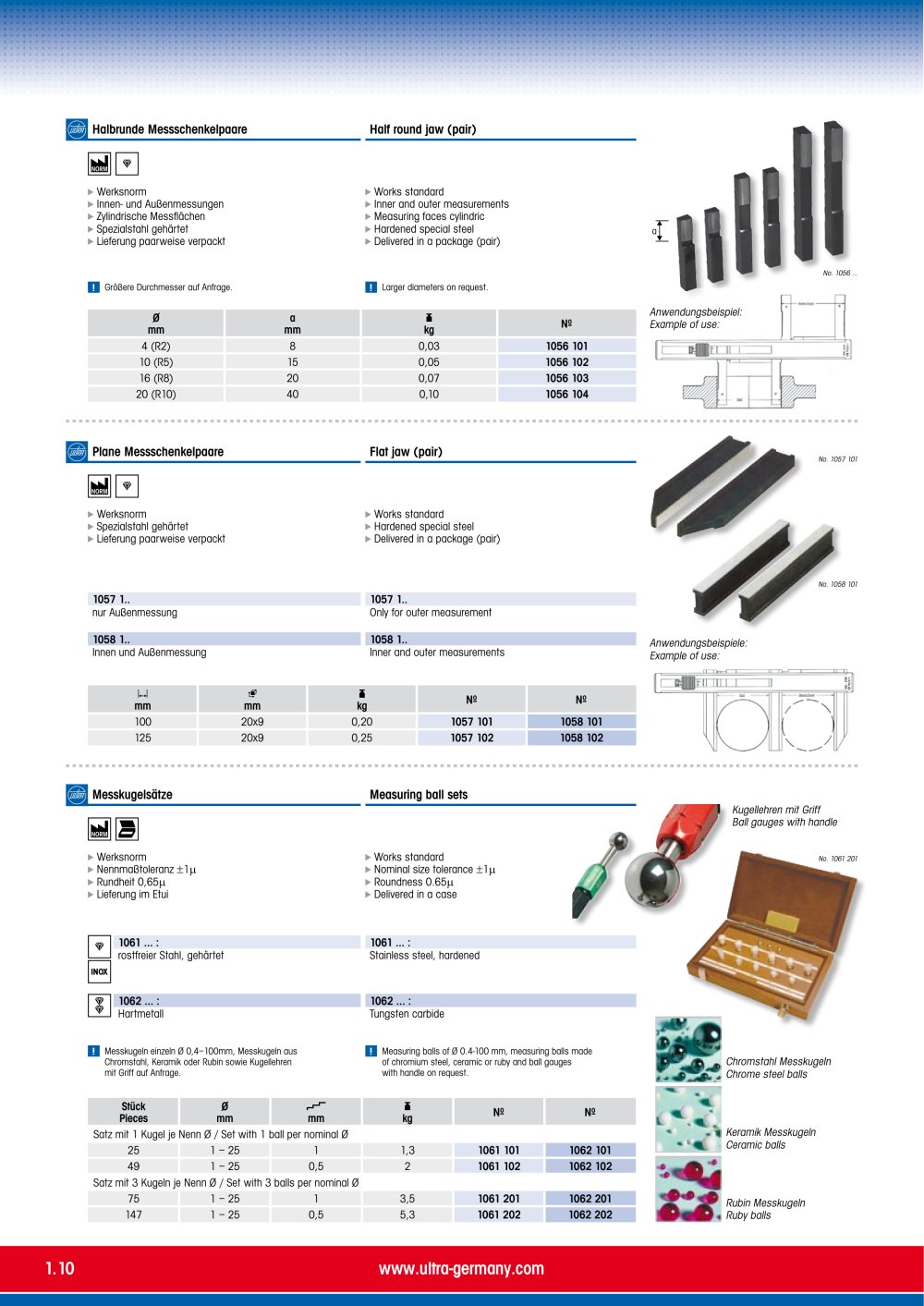

| | | Halbrunde Messschenkelpaare | | Half round jaw (pair) | | |
| | | |
| | | ► Werksnorm ► Innen- und Außenmessungen ► Zylindrische Messflächen ► Spezialstahl gehärtet ► Lieferung paarweise verpackt | | • Works standard • Inner and outer measurements • Measuring faces cyllndric • Hardened special steel • Delivered In a package (pair) | | |
| | | |
| | | Größere Durchmesser auf Anfrage. 0 mm 4 (R2) 10 (R5) 16 (R8) 20 (RIO) | | |
| | | Larger diameters on request, i kg 0,03 0,05 0,07 0,10 | | |
| | | a mm 8 15 20 40 | | |
| | | s 1056 101 1056 102 1056 103 1056 104 | | |
| | | | |
| | | |
| | | |
| | | Plane Messschenkelpaare | | Flat jaw (pair) | | |
| | | |
| | | ► Werksnorm Spezialstahl gehärtet | | ► Works standard ► Hardened special steel | | |
| | | | | | | | | | ► Lieferung paarweise verpackt | ► Delivered In a package (pair) | | | | 1057 1.. | 1057 1.. | | | | nur Außenmessung | Only for outer measurement | | | | 1058 1.. | 1058 1.. | | | | Innen und Außenmessung | Inner and outer measurements | | | | | | | | | |
| | | Anwendungsbeispiele: Example of use: | | |
| | | |
| | | |
| | | | | |
| | | h mm 100 125 | | n mm 20x9 20x9 | | i kg 0,20 0,25 | | |
| | | 1057 101 1057 102 | | 1058 101 1058 102 | | |
| | | | |
| | | |
| | | |
| | | Messkugelsätze | | Measuring ball sets | | |
| | | |
| | | Kugellehren mit Griff Ball gauges with handle | | |
| | | |
| | | ► Werksnorm ► Nennmaßtoleranz ±1|. ► Rundheit 0,65|u ► Lieferung im Etui | | • Works standard • Nominal size tolerance ±1( • Roundness 0.65 u. • Delivered In a case | | |
| | | |
| | | |
| | | 1061 ... : rostfreier Stahl, gehärtet | | 1061 ... : Stainless steel, hardened | | |
| | | w INOX w Ii | | |
| | | |
| | | |
| | | 1062 ... : Hartmetall | | 1062 ... : Tungsten carbide | | |
| | | |
| | | |
| | | |
| | | | Medsuring balls of 0 0.4-100 mm, measuring balls made of chromium steel, ceramic or ruby ond ball gduges with hdndle on request. | | |
| | | Messkugeln einzeln 0 0,4-100mm, Messkugeln aus Chromstahl, Keramik oder Rubin sowie Kugellehren mit Griff ouf Anfrage. | | |
| | | Chromstahl Messkugeln Chrome steel balls | | |
| | | |
| | | |
| | | Stück 0 c i Pieces mm mm kg Satz mit 1 Kugel je Nenn 0 / Set wlth 1 ball per nominal 0 25 1 - 25 1 1,3 49 1 - 25 0,5 2 Satz mit 3 Kugeln je Nenn 0 / Set wlth 3 balls per nominal 0 75 1 - 25 1 3,5 147 1 - 25 0,5 5,3 | | |
| | | № № r * | | |
| | | |
| | | Keramik Messkugeln Ceramic balls | | |
| | | 1061 101 1061 102 | | 1062 101 1062 102 | | |
| | | |
| | | |
| | | 1061 201 1061 202 | | 1062 201 1062 202 | | |
| | | Rubin Messkugeln Ruby balls | | |
| | | |
| | | |
| | | |
| | | 1.10 | | www.ultra-germany.com | | |
| | | |
| | | |
| | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | |
