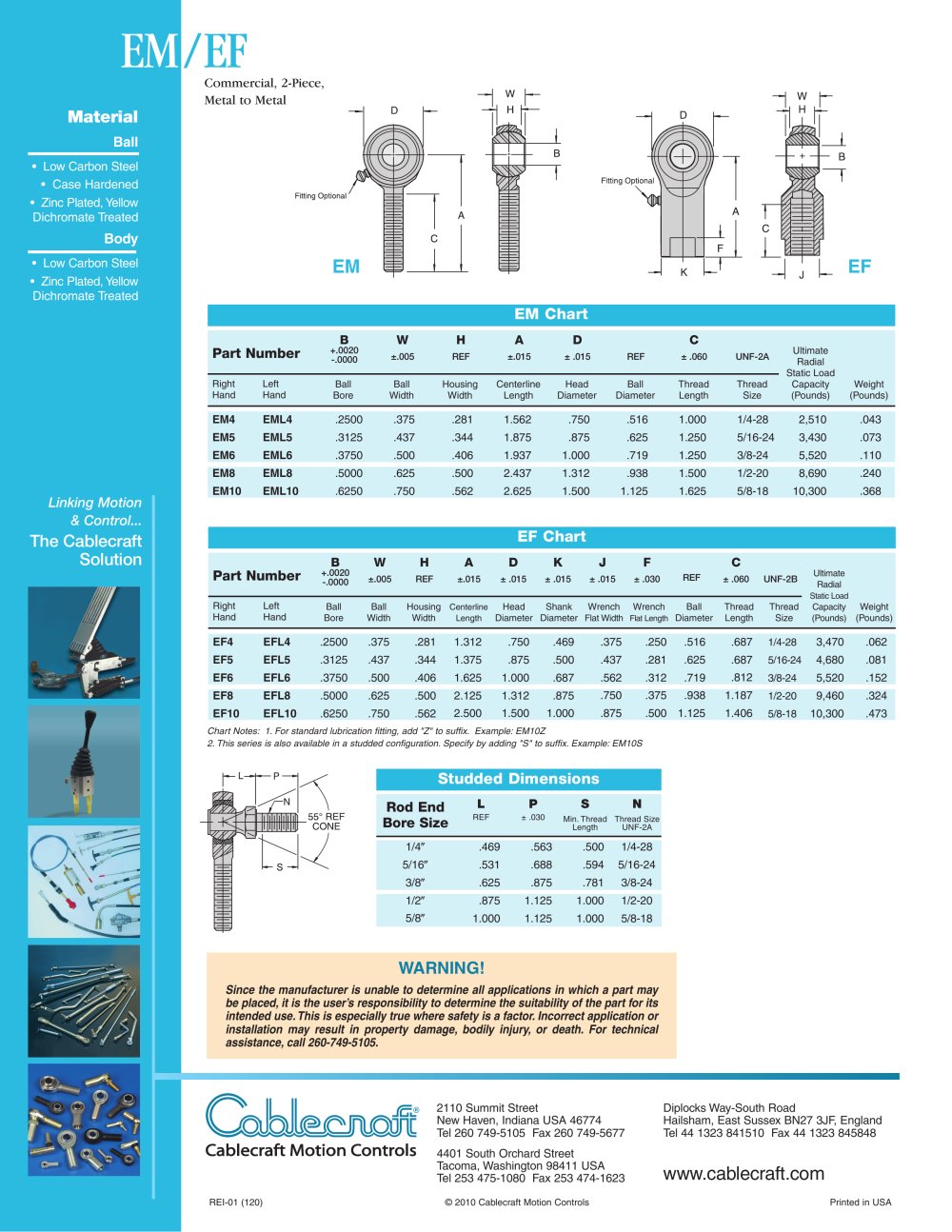

| | | EM/EF | | |
| | | |
| | | Commercial, 2-Piece, Metal to Metal | | |
| | | |
| | | Material Ball | | |
| | | |
| | | • Low Carbon Steel • Case Hardened • Zinc Plated, Yellow Dichromate Treated Body | | |
| | | Fitting Optional | | |
| | | |
| | | Fitting Optional | | |
| | | |
| | | |
| | | • Low Carbon Steel • Zinc Plated, Yellow Dichromate Treated | | |
| | | |
| | | EM Chart | | |
| | | |
| | | | | | | | | | | | | | | | | | | | | | | | Part Number | B +.0020 -.0000 | W ±.005 | H REF | A ±.015 | D ± .015 | REF | C ± .060 | UNF-2A | Ultimate Radial | | | | | | | | | | | | | | | Static Load | | | | | Right Hand | Left Hand | Ball Bore | Ball Width | Housing Width | Centerline Length | Head Diameter | Ball Diameter | Thread Length | Thread Size | Capacity (Pounds) | Weight (Pounds) | | | | EM4 | EML4 | .2500 | .375 | .281 | 1.562 | .750 | .516 | 1.000 | 1/4-28 | 2,510 | .043 | | | | EM5 | EML5 | .3125 | .437 | .344 | 1.875 | .875 | .625 | 1.250 | 5/16-24 | 3,430 | .073 | | | | EM6 | EML6 | .3750 | .500 | .406 | 1.937 | 1.000 | .719 | 1.250 | 3/8-24 | 5,520 | .110 | | | | | | | | EM8 | EML8 | .5000 | .625 | .500 | 2.437 | 1.312 | .938 | 1.500 | 1/2-20 | 8,690 | .240 | | | | EM10 | EML10 | .6250 | .750 | .562 | 2.625 | 1.500 | 1.125 | 1.625 | 5/8-18 | 10,300 | .368 | | | | | | | | | | | | | | | | | | | |
| | | Linking Motion & Control... The Tuthill olution | | |
| | | |
| | | EF Chart | | |
| | | |
| | | | | | | | | | | | | | | | | | | | | | | Part Number | B +.0020 -.0000 | W ±.005 | H REF | A ±.015 | D ± .015 | K ± .015 | J ± .015 | F ± .030 | REF | C ± .060 | UNF-2B | Ultimate Radial | | | | | | | | | | | | | | | | | | Static Load | | | | | Right Hand | Left Hand | Ball Bore | Ball Width | Housing Width | Centerline Length | Head Diameter | Shank Diameter | Wrench Flat Width | Wrench Flat Length | Ball Diameter | Thread Length | Thread Size | Capacity (Pounds) | Weight (Pounds) | | | | EF4 | EFL4 | .2500 | .375 | .281 | 1.312 | .750 | .469 | .375 | .250 | .516 | .687 | 1/4-28 | 3,470 | .062 | | | | EF5 | EFL5 | .3125 | .437 | .344 | 1.375 | .875 | .500 | .437 | .281 | .625 | .687 | 5/16-24 | 4,680 | .081 | | | | EF6 | EFL6 | .3750 | .500 | .406 | 1.625 | 1.000 | .687 | .562 | .312 | .719 | .812 | 3/8-24 | 5,520 | .152 | | | | | | | | EF8 | EFL8 | .5000 | .625 | .500 | 2.125 | 1.312 | .875 | .750 | .375 | .938 | 1.187 | 1/2-20 | 9,460 | .324 | | | | EF10 | EFL10 | .6250 | .750 | .562 | 2.500 | 1.500 | 1.000 | .875 | .500 | 1.125 | 1.406 | 5/8-18 | 10,300 | .473 | | | | | | | | | | | | | | | | | | | | | | |
| | | |
| | | |
| | | 2. This series is also available in a studded configuration. Specify by adding "S" to suffix. Example: EM10S | | |
| | | |
| | | | | | | | | | | | | Studded Dimensions | | | | Rod End Bore Size | L REF | P ± .030 | S Min. Thread Length | N Thread Size UNF-2A | | | | 1/4" | .469 | .563 | .500 | 1/4-28 | | | | 5/16" | .531 | .688 | .594 | 5/16-24 | | | | 3/8" | .625 | .875 | .781 | 3/8-24 | | | | 1/2" | .875 | 1.125 | 1.000 | 1/2-20 | | | | 5/8" | 1.000 | 1.125 | 1.000 | 5/8-18 | | | | | | | | | | | | |
| | | | | | | | | | | | | | | | Industrial/Commercial | | | | | Rod Ends — | | | | | Precision | | | | | Rod Ends — | | | | | Extra Cap/Step Shank | | | | | | | | | | | | | | | | | | | | | | | | |
| | | |
| | | |
| | | TUTHILL I Controls Group | | |
| | | • Please refer to the Warning statement and appropriate installation usage information in the Tuthill Technical/Appiication Data brochure • For application assistance/technical questions, please contact (tlgtech@tuthill.com) or phone (260-749-5105) *Tefhn: A trademark of EI. DuPont de Nemours & Co., Inc. Printed In USA | | |
| | | 2110 Summit Street New Haven, Indiana USA 46774 Tel 260 749-5105 Fax 260 493-2387 www.tuthill.com | | |
| | | |
| | | |
| | | REI-01 (084) | | © 2004 Tuthill Controls Group | | |
| | | |
| | | |
| | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | |
