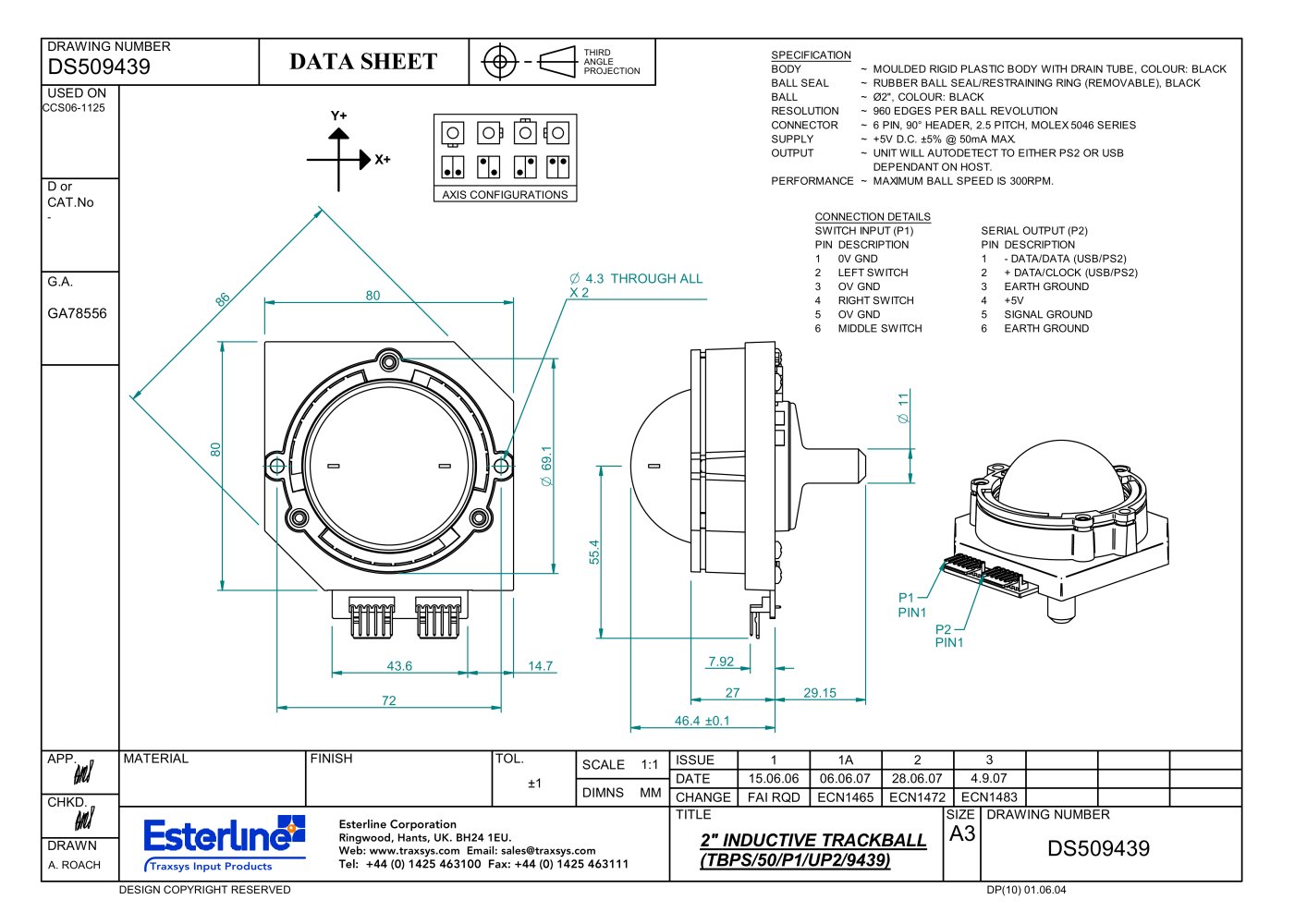

| DRAWING NUMBER DS509439 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| THIRD ANGLE PROJECTION | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SPECIFICATION BODY BALL SEAL BALL RESOLUTION CONNECTOR SUPPLY OUTPUT PERFORMANCE ~ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DATA SHEET | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MOULDED RIGID PLASTIC BODY WITH DRAIN TUBE, COLOUR: BLACK RUBBER BALL SEAL/RESTRAINING RING (REMOVABLE), BLACK 02", COLOUR: BLACK 960 EDGES PER BALL REVOLUTION 6 PIN, 90° HEADER, 2.5 PITCH, MOLEX5046 SERIES +5V D.C. ±5% @ 50mA MAX UNIT WILL AUTODETECT TO EITHER PS2 OR USB DEPENDANT ON HOST. MAXIMUM BALL SPEED IS 300RPM. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| USED ON CCS06-1125 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Y+ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4* | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| x+ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D or CAT. No | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CONNECTION DETAILS SWITCH INPUT (P1) PIN DESCRIPTION 0V GND LEFT SWITCH OV GND RIGHT SWITCH OV GND MIDDLE SWITCH | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SERIAL OUTPUT (P2) PIN DESCRIPTION 1 - DATA/DATA (USB/PS2) 2 + DATA/CLOCK (USB/PS2) 3 EARTH GROUND 4 +5V 5 SIGNAL GROUND 6 EARTH GROUND | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| G.A. GA78556 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| TS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| APP | MATERIAL | FINISH | TOL. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 1A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ISSUE | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SCALE 1:1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4.9.07 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15.06.06 | 06.06.07 | 28.06.07 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DATE | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ±1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DIMNS MM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CHANGE FAI RQD ECN1465 ECN1472 ECN1483 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CHKD. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| TITLE | SIZE A3 | DRAWING NUMBER | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Estortine flraxsys Input Products | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Esterline Corporation Ringwood, Hants, UK. BH24 1EU. Web: www.traxsys.com Email: sales@traxsys.com Tel: +44 (0) 1425 463100 Fax: +44 (0) 1425 463111 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2" INDUCTIVE TRACKBALL (TBPS/50/P1/UP2/9439) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DS509439 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DRAWN A. ROACH | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DESIGN COPYRIGHT RESERVED | DP(10)01.06.04 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
