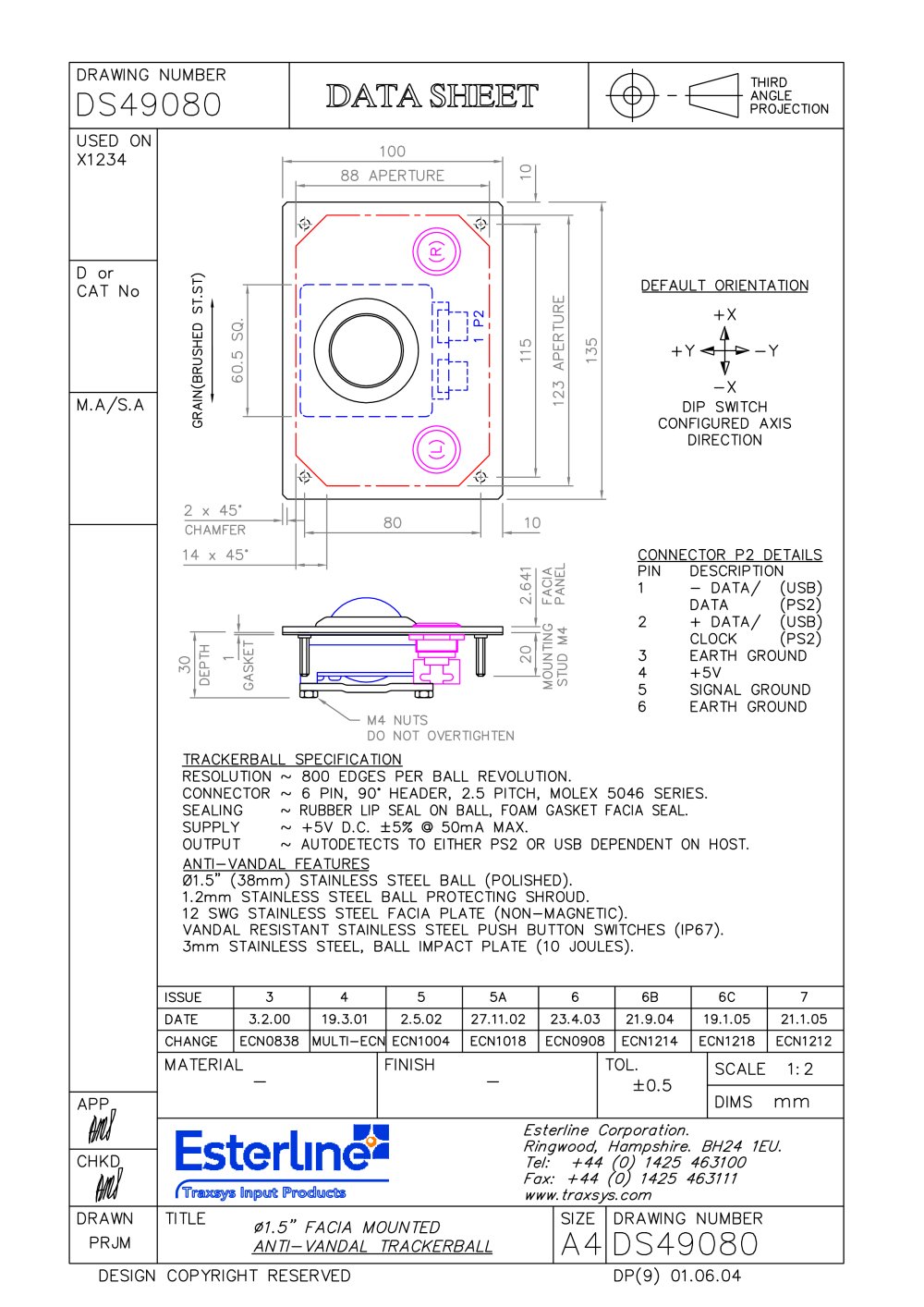

DRAWING NUMBER
DS49080
USED ON X1234
THIRD
ANGLE
PROJECTION
DATA SHEET
100
88 APERTURE
oi
D or CAT No
DEFAULT ORIENTATION + X
+Y <at» -Y
-X DIP SWITCH CONFIGURED AXIS DIRECTION
M.A/S.A
CONNECTOR P2 DETAIL
PIN
DESCRIPTION
1
- DATA/ (USB)
DATA (PS2) + DATA/ (USB) CLOCK (PS2)
CM
3
EARTH GROUND
4
+5V
5
SIGNAL GROUND
6
EARTH GROUND
^- M4 NUTS
DO NOT OVERTIGHTEN
TRACKERBALL SPECIFICATION
RESOLUTION ~ 800 EDGES PER BALL REVOLUTION. CONNECTOR ~ 6 PIN, 90" HEADER, 2.5 PITCH, MOLEX 5046 SERIES. SEALING ~ RUBBER LIP SEAL ON BALL, FOAM GASKET FACIA SEAL. SUPPLY ~ +5V D.C. ±5% @ 50mA MAX.
OUTPUT ~ AUTODETECTS TO EITHER PS2 OR USB DEPENDENT ON HOST. ANTI-VANDAL FEATURES
01.5" (38mm) STAINLESS STEEL BALL (POLISHED).
1.2mm STAINLESS STEEL BALL PROTECTING SHROUD.
12 SWG STAINLESS STEEL FACIA PLATE (NON-MAGNETIC).
VANDAL RESISTANT STAINLESS STEEL PUSH BUTTON SWITCHES (IP67).
3mm STAINLESS STEEL, BALL IMPACT PLATE (10 JOULES).
3
3.2.00 ECN0838
4
19.3.01 MULTI—ECh
5
2.5.02 ECN1004 FINISH
5A 27.11.02 ECN1018
6
23.4.03 ECN0908
6B 21.9.04 ECN1214
6C 19.1.05 ECN1218
SCALE DIMS
7
21.1.05 ECN1212
1:2
ISSUE DATE CHANGE
MATERIAL
TOL.
±0.5
APP
mm
Esterline Corporation. Ringwood, Hampshire. BH24 1EU. Tel: +44 (0) 1425 463100 Fax: +44 (0) 1425 463111 www. traxsys. com
CHKD.
fjmxayt Dnpuft Produco*
DRAWN PRJM
SIZE
DRAWING NUMBER
D549080
DP(9) 01.06.04
TITLE
01.5 FACIA MOUNTED AN TI- VANDAL TRA CKERBALL
A4
DESIGN COPYRIGHT RESERVED
