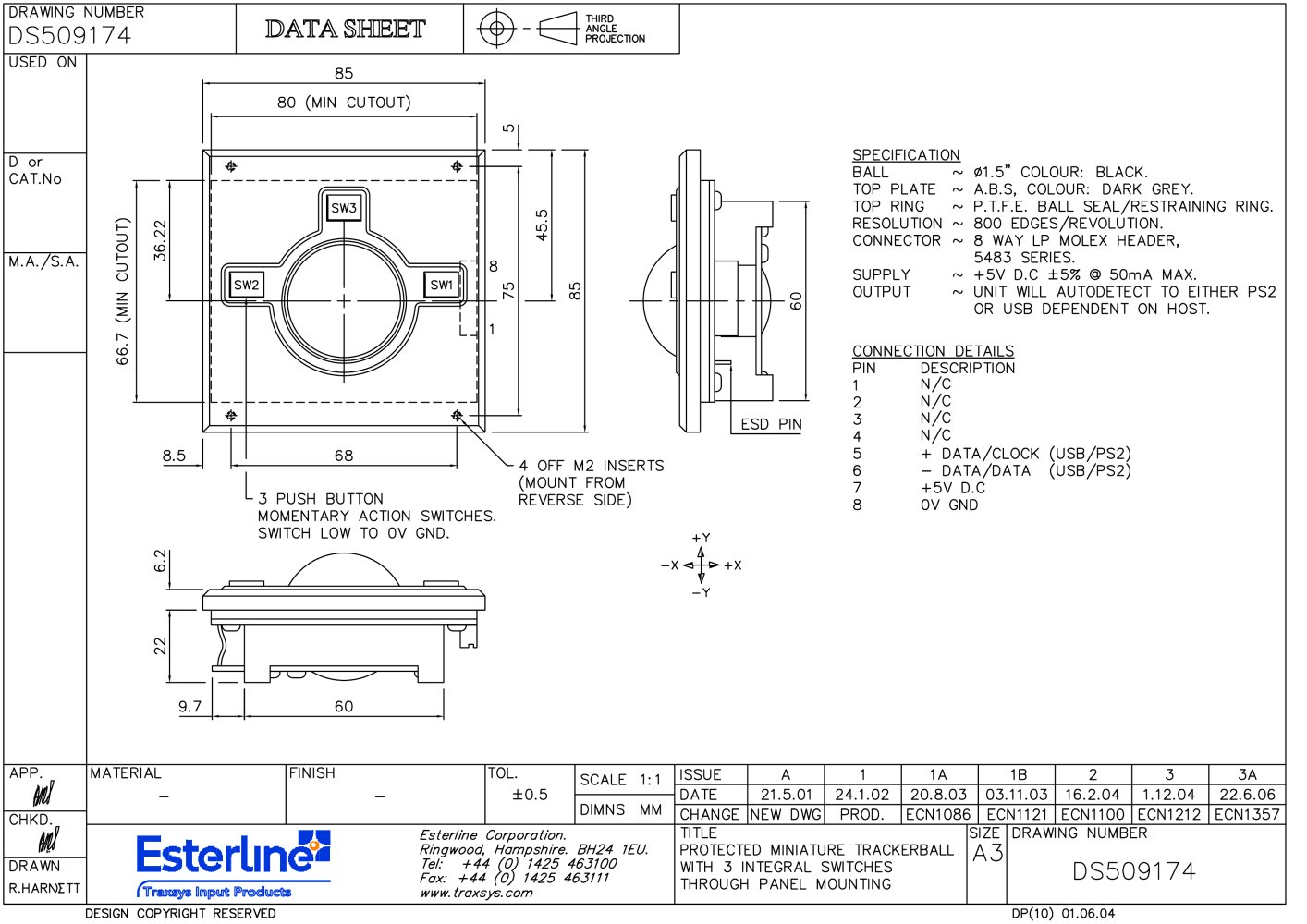

| DRAWING NUMBER DS509174 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| THIRD ANGLE PROJECTION | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DATA SHEET | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| USED ON | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SPECIFICATION BALL TOP PLATE ~ TOP RING RESOLUTION ~ CONNECTOR ~ SUPPLY OUTPUT | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D or CAT. No | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 01.5" COLOUR: BLACK. A.B.S, COLOUR: DARK GREY. P.T.F.E. BALL SEAL/RESTRAINING RING. 800 EDGES/REVOLUTION. 8 WAY LP MOLEX HEADER, 5483 SERIES. +5V D.C ±5% © 50mA MAX. UNIT WILL AUTODETECT TO EITHER PS2 OR USB DEPENDENT ON HOST. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M.A./S.A. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CONNECTION DETAILS PIN DESCRIPTION 1 N/C 2 N/C 3 N/C 4 N/C 5 + DATA/CLOCK (USB/PS2) 6 - DATA/DATA (USB/PS2) 7 +5V D.C 8 OV GND | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 OFF M2 INSERTS (MOUNT FROM REVERSE SIDE) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 PUSH BUTTON MOMENTARY ACTION SWITCHES. SWITCH LOW TO OV GND. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| +Y A -X0--0+X | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| V —Y | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| APP. | MATERIAL | FINISH | TOL. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ISSUE | 1 | 1A | 1B | 3A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SCALE 1:1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ±0.5 | DATE | 21.5.01 | 24.1.02 | 20.8.03 | 03.11.03 | 16.2.04 | 1.12.04 | 22.6.06 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DIMNS MM | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CHANGE NEW DWG PROD. ECN1086 ECN1121 ECN1100 ECN1212 ECN1357 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CHKD. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DRAWING NUMBER DS509174 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| TITLE PROTECTED MINIATURE TRACKERBALL WITH 3 INTEGRAL SWITCHES THROUGH PANEL MOUNTING | SIZE A3 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ester/ine Corporation. Ringwood, Hampshire. BH24 1EU. Tel: +44 (0) 1425 463100 Fax: +44 (0) 1425 463111 www. traxsys. com | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Estortine fìnmxtys Import Produco» | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DRAWN R.HARNETT | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DP(10) 01.06.04 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DESIGN COPYRIGHT RESERVED | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
