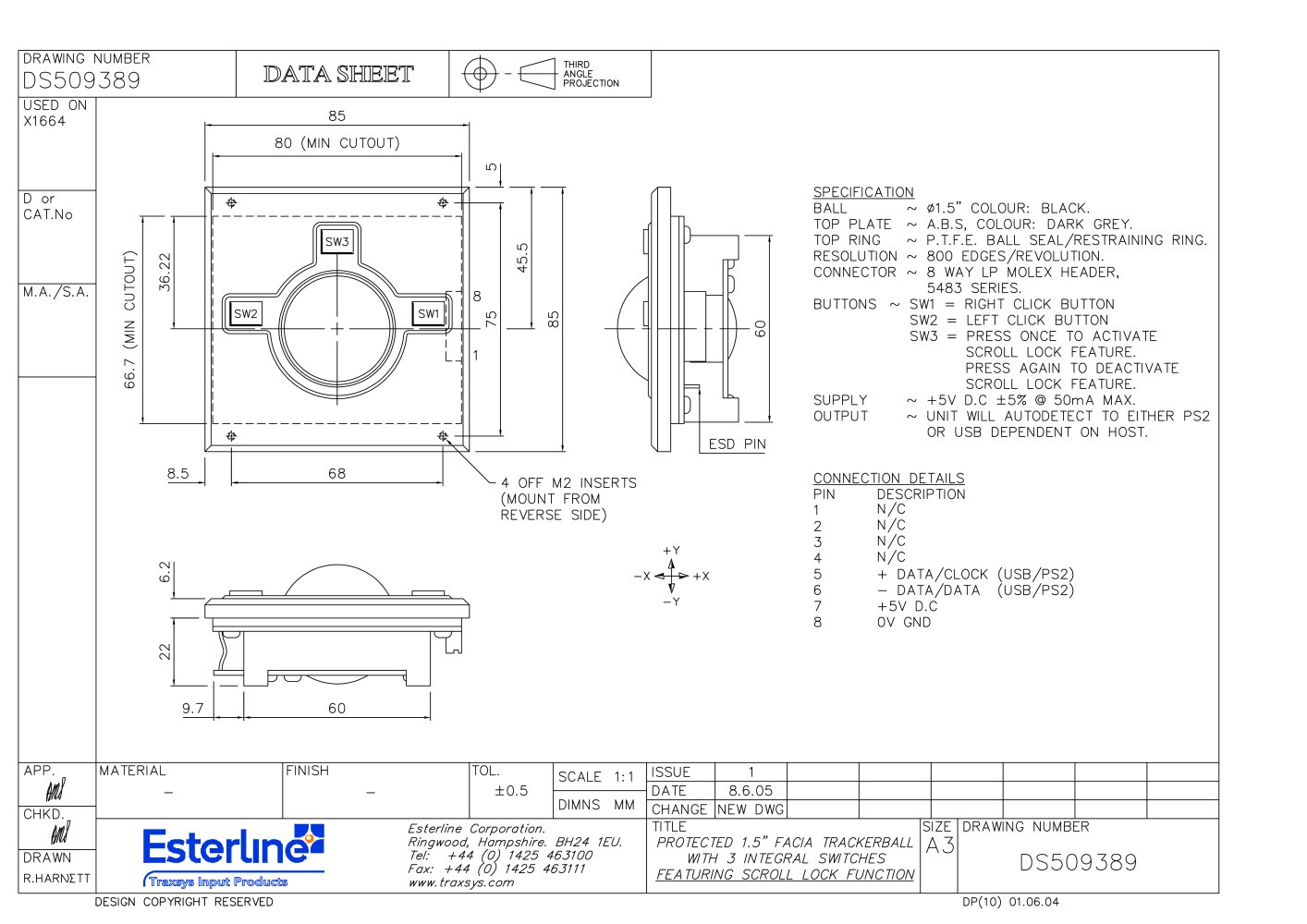

| DRAWING NUMBER DS509389 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| THIRD ANGLE PROJECTION | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DATA SHEET | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| USED ON X1664 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 85 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 80 (MIN CUTOUT) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SPECIFICATION BALL ~ 01.5" COLOUR: BLACK. TOP PLATE ~ A.B.S, COLOUR: DARK GREY. TOP RING ~ P.T.F.E. BALL SEAL/RESTRAINING RING. RESOLUTION ~ 800 EDGES/REVOLUTION. CONNECTOR ~ 8 WAY LP MOLEX HEADER, 5483 SERIES. BUTTONS ~ SW1 = RIGHT CLICK BUTTON SW2 = LEFT CLICK BUTTON SW3 = PRESS ONCE TO ACTIVATE SCROLL LOCK FEATURE. PRESS AGAIN TO DEACTIVATE SCROLL LOCK FEATURE. SUPPLY ~ +5V D.C ±5% @ 50mA MAX. OUTPUT - UNIT WILL AUTODETECT TO EITHER PS2 OR USB DEPENDENT ON HOST. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D or CAT. No | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M.A./S.A. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CONNECTION DETAILS PIN DESCRIPTION 1 N/C 2 N/C 3 N/C 4 N/C 5 + DATA/CLOCK (USB/PS2) 6 - DATA/DATA (USB/PS2) 7 +5V D.C 8 OV GND | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 OFF M2 INSERTS (MOUNT FROM REVERSE SIDE) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| +Y A -X <a--o +X | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| V -Y | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| APP. | MATERIAL | FINISH | TOL. ±0.5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ISSUE | 1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SCALE 1:1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DATE | 8.6.05 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DIMNS MM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CHANGE NEW DWG | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CHKD. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| TITLE PROTECTED 1.5" FACIA TRACKERBALL WITH 3 INTEGRAL SWITCHES FEATURING SCROLL LOCK FUNCTION | SIZE A3 | DRAWING NUMBER | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Esterlfne Corporation. Ringwood, Hampshire. BH24 1EU. Tel: +44 (0) 1425 463100 Fax: +44 (0) 1425 463111 www. traxsys. com | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| stern | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DRAWN R.HARNJETT | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DS509389 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DP(10) 01.06.04 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DESIGN COPYRIGHT RESERVED | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
