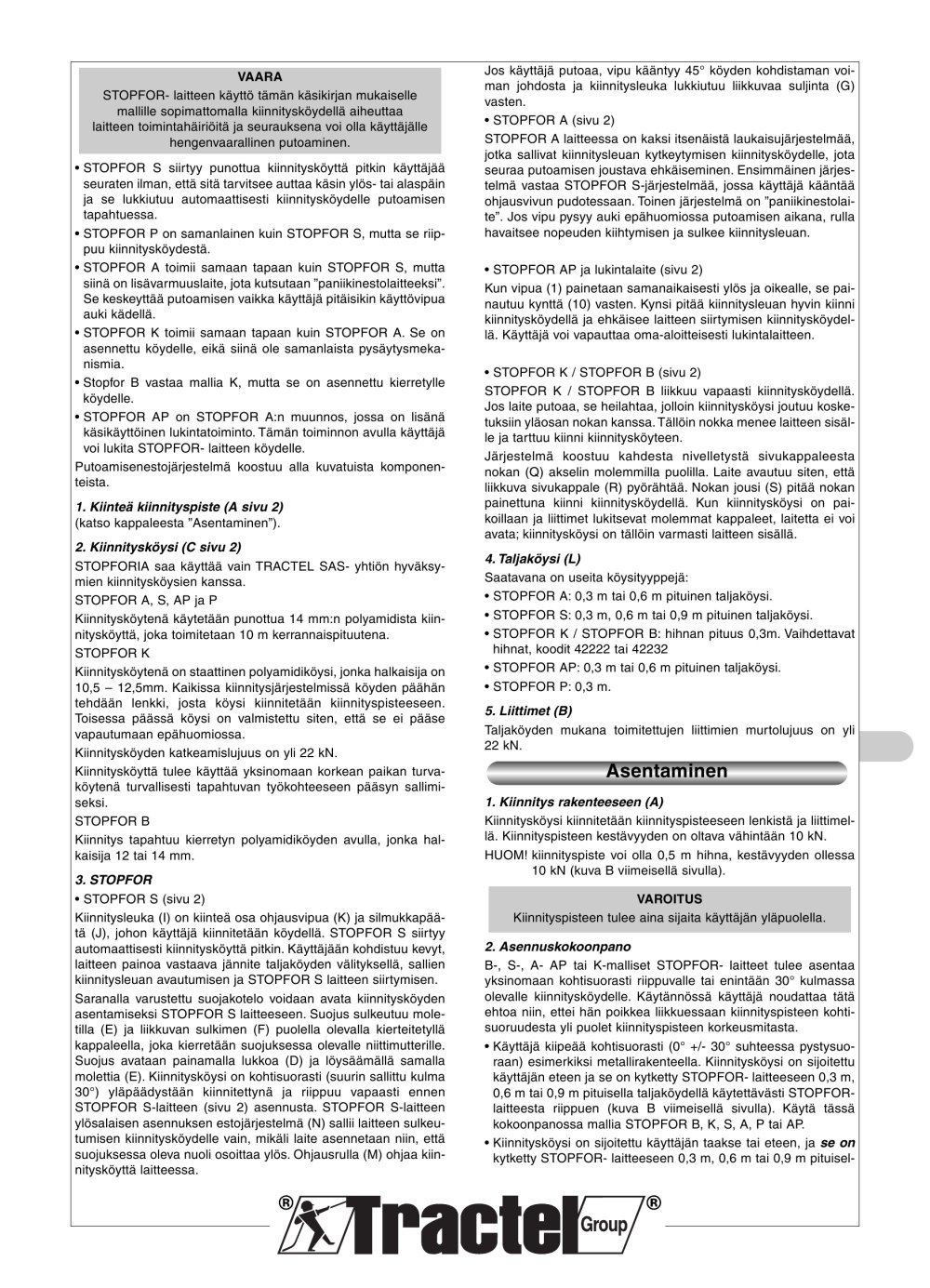

• STOPFOR S siirtyy punottua kiinnitysköyttä pitkin käyttäjää seuraten ilman, että sitä tarvitsee auttaa käsin ylös- tai alaspäin ja se lukkiutuu automaattisesti kiinnitysköydelle putoamisen tapahtuessa. • STOPFOR P on samanlainen kuin STOPFOR S, mutta se riippuu kiinnitysköydestä. • STOPFOR A toimii samaan tapaan kuin STOPFOR S, mutta siinä on lisävarmuuslaite, jota kutsutaan ”paniikinestolaitteeksi”. Se keskeyttää putoamisen vaikka käyttäjä pitäisikin käyttövipua auki kädellä. • STOPFOR K toimii samaan tapaan kuin STOPFOR A. Se on asennettu köydelle, eikä siinä ole samanlaista pysäytysmekanismia. • Stopfor B vastaa mallia K, mutta se on asennettu kierretylle köydelle. • STOPFOR AP on STOPFOR A:n muunnos, jossa on lisänä käsikäyttöinen lukintatoiminto. Tämän toiminnon avulla käyttäjä voi lukita STOPFOR- laitteen köydelle. Putoamisenestojärjestelmä koostuu alla kuvatuista komponenteista. 1. Kiinteä kiinnityspiste (A sivu 2) (katso kappaleesta ”Asentaminen”). 2. Kiinnitysköysi (C sivu 2) STOPFORIA saa käyttää vain TRACTEL SAS- yhtiön hyväksymien kiinnitysköysien kanssa. STOPFOR A, S, AP ja P Kiinnitysköytenä käytetään punottua 14 mm:n polyamidista kiinnitysköyttä, joka toimitetaan 10 m kerrannaispituutena. STOPFOR K Kiinnitysköytenä on staattinen polyamidiköysi, jonka halkaisija on 10,5 – 12,5mm. Kaikissa kiinnitysjärjestelmissä köyden päähän tehdään lenkki, josta köysi kiinnitetään kiinnityspisteeseen. Toisessa päässä köysi on valmistettu siten, että se ei pääse vapautumaan epähuomiossa. Kiinnitysköyden katkeamislujuus on yli 22 kN. Kiinnitysköyttä tulee käyttää yksinomaan korkean paikan turvaköytenä turvallisesti tapahtuvan työkohteeseen pääsyn sallimiseksi. STOPFOR B Kiinnitys tapahtuu kierretyn polyamidiköyden avulla, jonka halkaisija 12 tai 14 mm. 3. STOPFOR • STOPFOR S (sivu 2) Kiinnitysleuka (I) on kiinteä osa ohjausvipua (K) ja silmukkapäätä (J), johon käyttäjä kiinnitetään köydellä. STOPFOR S siirtyy automaattisesti kiinnitysköyttä pitkin. Käyttäjään kohdistuu kevyt, laitteen painoa vastaava jännite taljaköyden välityksellä, sallien kiinnitysleuan avautumisen ja STOPFOR S laitteen siirtymisen. Saranalla varustettu suojakotelo voidaan avata kiinnitysköyden asentamiseksi STOPFOR S laitteeseen. Suojus sulkeutuu moletilla (E) ja liikkuvan sulkimen (F) puolella olevalla kierteitetyllä kappaleella, joka kierretään suojuksessa olevalle niittimutterille. Suojus avataan painamalla lukkoa (D) ja löysäämällä samalla molettia (E). Kiinnitysköysi on kohtisuorasti (suurin sallittu kulma 30°) yläpäädystään kiinnitettynä ja riippuu vapaasti ennen STOPFOR S-laitteen (sivu 2) asennusta. STOPFOR S-laitteen ylösalaisen asennuksen estojärjestelmä (N) sallii laitteen sulkeutumisen kiinnitysköydelle vain, mikäli laite asennetaan niin, että suojuksessa oleva nuoli osoittaa ylös. Ohjausrulla (M) ohjaa kiinnitysköyttä laitteessa. VAARA STOPFOR- laitteen käyttö tämän käsikirjan mukaiselle mallille sopimattomalla kiinnitysköydellä aiheuttaa laitteen toimintahäiriöitä ja seurauksena voi olla käyttäjälle hengenvaarallinen putoaminen. Jos käyttäjä putoaa, vipu kääntyy 45° köyden kohdistaman voiman johdosta ja kiinnitysleuka lukkiutuu liikkuvaa suljinta (G) vasten. • STOPFOR A (sivu 2) STOPFOR A laitteessa on kaksi itsenäistä laukaisujärjestelmää, jotka sallivat kiinnitysleuan kytkeytymisen kiinnitysköydelle, jota seuraa putoamisen joustava ehkäiseminen. Ensimmäinen järjestelmä vastaa STOPFOR S-järjestelmää, jossa käyttäjä kääntää ohjausvivun pudotessaan. Toinen järjestelmä on ”paniikinestolaite”. Jos vipu pysyy auki epähuomiossa putoamisen aikana, rulla havaitsee nopeuden kiihtymisen ja sulkee kiinnitysleuan. • STOPFOR AP ja lukintalaite (sivu 2) Kun vipua (1) painetaan samanaikaisesti ylös ja oikealle, se painautuu kynttä (10) vasten. Kynsi pitää kiinnitysleuan hyvin kiinni kiinnitysköydellä ja ehkäisee laitteen siirtymisen kiinnitysköydellä. Käyttäjä voi vapauttaa oma-aloitteisesti lukintalaitteen. • STOPFOR K / STOPFOR B (sivu 2) STOPFOR K / STOPFOR B liikkuu vapaasti kiinnitysköydellä. Jos laite putoaa, se heilahtaa, jolloin kiinnitysköysi joutuu kosketuksiin yläosan nokan kanssa. Tällöin nokka menee laitteen sisälle ja tarttuu kiinni kiinnitysköyteen. Järjestelmä koostuu kahdesta nivelletystä sivukappaleesta nokan (Q) akselin molemmilla puolilla. Laite avautuu siten, että liikkuva sivukappale (R) pyörähtää. Nokan jousi (S) pitää nokan painettuna kiinni kiinnitysköydellä. Kun kiinnitysköysi on paikoillaan ja liittimet lukitsevat molemmat kappaleet, laitetta ei voi avata; kiinnitysköysi on tällöin varmasti laitteen sisällä. 4. Taljaköysi (L) Saatavana on useita köysityyppejä: • STOPFOR A: 0,3 m tai 0,6 m pituinen taljaköysi. • STOPFOR S: 0,3 m, 0,6 m tai 0,9 m pituinen taljaköysi. • STOPFOR K / STOPFOR B: hihnan pituus 0,3m. Vaihdettavat hihnat, koodit 42222 tai 42232 • STOPFOR AP: 0,3 m tai 0,6 m pituinen taljaköysi. • STOPFOR P: 0,3 m. 5. Liittimet (B) Taljaköyden mukana toimitettujen liittimien murtolujuus on yli 22 kN. 1. Kiinnitys rakenteeseen (A) Kiinnitysköysi kiinnitetään kiinnityspisteeseen lenkistä ja liittimellä. Kiinnityspisteen kestävyyden on oltava vähintään 10 kN. HUOM! kiinnityspiste voi olla 0,5 m hihna, kestävyyden ollessa 10 kN (kuva B viimeisellä sivulla). 2. Asennuskokoonpano B-, S-, A- AP tai K-malliset STOPFOR- laitteet tulee asentaa yksinomaan kohtisuorasti riippuvalle tai enintään 30° kulmassa olevalle kiinnitysköydelle. Käytännössä käyttäjä noudattaa tätä ehtoa niin, ettei hän poikkea liikkuessaan kiinnityspisteen kohtisuoruudesta yli puolet kiinnityspisteen korkeusmitasta. • Käyttäjä kiipeää kohtisuorasti (0° +/- 30° suhteessa pystysuoraan) esimerkiksi metallirakenteella. Kiinnitysköysi on sijoitettu käyttäjän eteen ja se on kytketty STOPFOR- laitteeseen 0,3 m, 0,6 m tai 0,9 m pituisella taljaköydellä käytettävästi STOPFORlaitteesta riippuen (kuva B viimeisellä sivulla). Käytä tässä kokoonpanossa mallia STOPFOR B, K, S, A, P tai AP. • Kiinnitysköysi on sijoitettu käyttäjän taakse tai eteen, ja se on kytketty STOPFOR- laitteeseen 0,3 m, 0,6 m tai 0,9 m pituisel- VAROITUS Kiinnityspisteen tulee aina sijaita käyttäjän yläpuolella. Asentaminen
