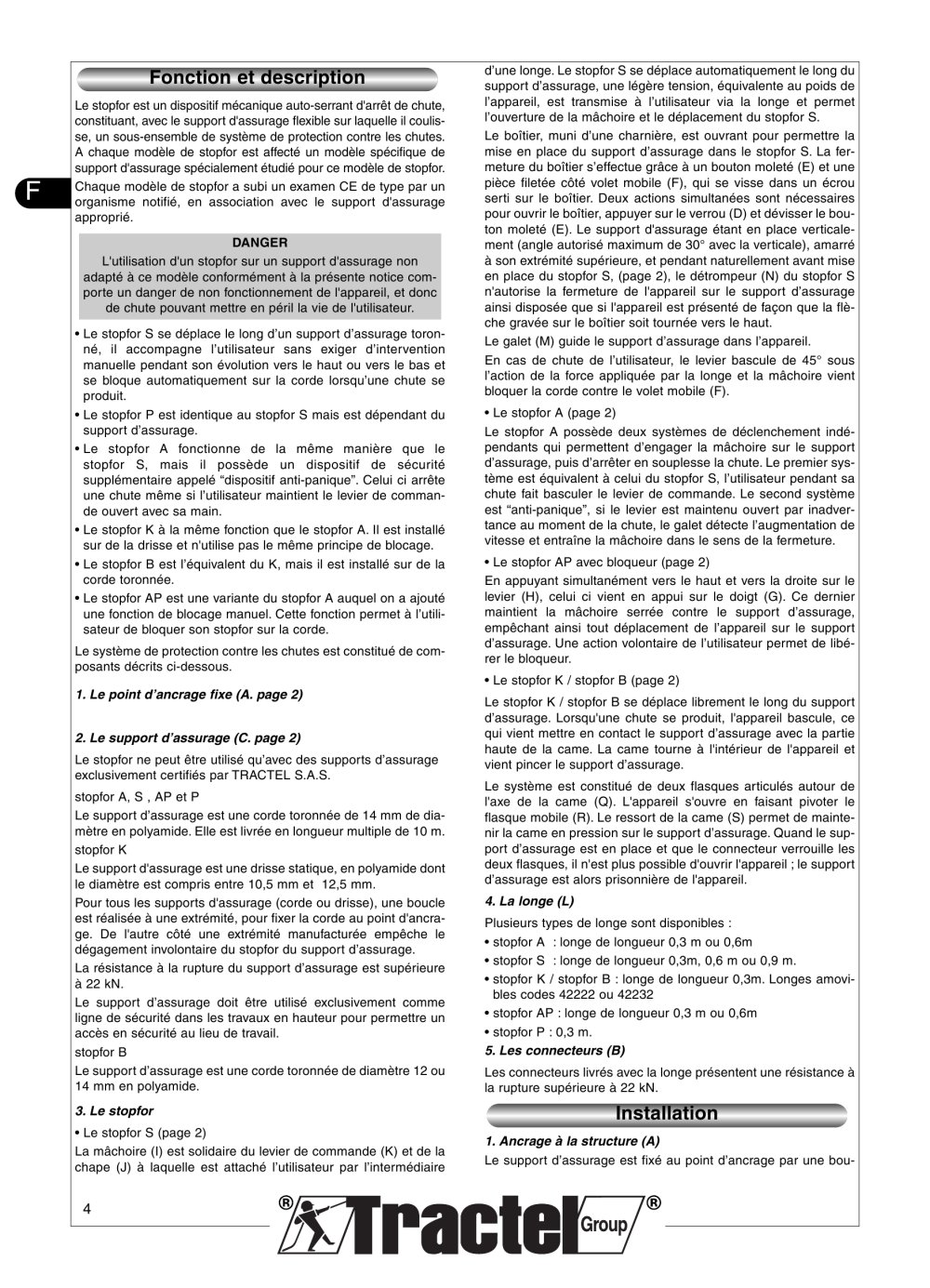

F 4 d’une longe. Le stopfor S se déplace automatiquement le long du support d’assurage, une légère tension, équivalente au poids de l’appareil, est transmise à l’utilisateur via la longe et permet l’ouverture de la mâchoire et le déplacement du stopfor S. Le boîtier, muni d’une charnière, est ouvrant pour permettre la mise en place du support d’assurage dans le stopfor S. La fermeture du boîtier s’effectue grâce à un bouton moleté (E) et une pièce filetée côté volet mobile (F), qui se visse dans un écrou serti sur le boîtier. Deux actions simultanées sont nécessaires pour ouvrir le boîtier, appuyer sur le verrou (D) et dévisser le bouton moleté (E). Le support d'assurage étant en place verticalement (angle autorisé maximum de 30° avec la verticale), amarré à son extrémité supérieure, et pendant naturellement avant mise en place du stopfor S, (page 2), le détrompeur (N) du stopfor S n'autorise la fermeture de l'appareil sur le support d’assurage ainsi disposée que si l'appareil est présenté de façon que la flèche gravée sur le boîtier soit tournée vers le haut. Le galet (M) guide le support d’assurage dans l’appareil. En cas de chute de l’utilisateur, le levier bascule de 45° sous l’action de la force appliquée par la longe et la mâchoire vient bloquer la corde contre le volet mobile (F). • Le stopfor A (page 2) Le stopfor A possède deux systèmes de déclenchement indépendants qui permettent d’engager la mâchoire sur le support d’assurage, puis d’arrêter en souplesse la chute. Le premier système est équivalent à celui du stopfor S, l’utilisateur pendant sa chute fait basculer le levier de commande. Le second système est “anti-panique”, si le levier est maintenu ouvert par inadvertance au moment de la chute, le galet détecte l’augmentation de vitesse et entraîne la mâchoire dans le sens de la fermeture. • Le stopfor AP avec bloqueur (page 2) En appuyant simultanément vers le haut et vers la droite sur le levier (H), celui ci vient en appui sur le doigt (G). Ce dernier maintient la mâchoire serrée contre le support d’assurage, empêchant ainsi tout déplacement de l’appareil sur le support d’assurage. Une action volontaire de l’utilisateur permet de libérer le bloqueur. • Le stopfor K / stopfor B (page 2) Le stopfor K / stopfor B se déplace librement le long du support d’assurage. Lorsqu'une chute se produit, l'appareil bascule, ce qui vient mettre en contact le support d’assurage avec la partie haute de la came. La came tourne à l'intérieur de l'appareil et vient pincer le support d’assurage. Le système est constitué de deux flasques articulés autour de l'axe de la came (Q). L'appareil s'ouvre en faisant pivoter le flasque mobile (R). Le ressort de la came (S) permet de maintenir la came en pression sur le support d’assurage. Quand le support d’assurage est en place et que le connecteur verrouille les deux flasques, il n'est plus possible d'ouvrir l'appareil ; le support d’assurage est alors prisonnière de l'appareil. 4. La longe (L) Plusieurs types de longe sont disponibles : • stopfor A : longe de longueur 0,3 m ou 0,6m • stopfor S : longe de longueur 0,3m, 0,6 m ou 0,9 m. • stopfor K / stopfor B : longe de longueur 0,3m. Longes amovibles codes 42222 ou 42232 • stopfor AP : longe de longueur 0,3 m ou 0,6m • stopfor P : 0,3 m. 5. Les connecteurs (B) Les connecteurs livrés avec la longe présentent une résistance à la rupture supérieure à 22 kN. 1. Ancrage à la structure (A) Le support d’assurage est fixé au point d’ancrage par une bou- Installation Le stopfor est un dispositif mécanique auto-serrant d'arrêt de chute, constituant, avec le support d'assurage flexible sur laquelle il coulisse, un sous-ensemble de système de protection contre les chutes. A chaque modèle de stopfor est affecté un modèle spécifique de support d'assurage spécialement étudié pour ce modèle de stopfor. Chaque modèle de stopfor a subi un examen CE de type par un organisme notifié, en association avec le support d'assurage approprié. • Le stopfor S se déplace le long d’un support d’assurage toronné, il accompagne l’utilisateur sans exiger d’intervention manuelle pendant son évolution vers le haut ou vers le bas et se bloque automatiquement sur la corde lorsqu’une chute se produit. • Le stopfor P est identique au stopfor S mais est dépendant du support d’assurage. • Le stopfor A fonctionne de la même manière que le stopfor S, mais il possède un dispositif de sécurité supplémentaire appelé “dispositif anti-panique”. Celui ci arrête une chute même si l’utilisateur maintient le levier de commande ouvert avec sa main. • Le stopfor K à la même fonction que le stopfor A. Il est installé sur de la drisse et n'utilise pas le même principe de blocage. • Le stopfor B est l’équivalent du K, mais il est installé sur de la corde toronnée. • Le stopfor AP est une variante du stopfor A auquel on a ajouté une fonction de blocage manuel. Cette fonction permet à l’utilisateur de bloquer son stopfor sur la corde. Le système de protection contre les chutes est constitué de composants décrits ci-dessous. 1. Le point d’ancrage fixe (A. page 2) 2. Le support d’assurage (C. page 2) Le stopfor ne peut être utilisé qu’avec des supports d’assurage exclusivement certifiés par TRACTEL S.A.S. stopfor A, S , AP et P Le support d’assurage est une corde toronnée de 14 mm de diamètre en polyamide. Elle est livrée en longueur multiple de 10 m. stopfor K Le support d'assurage est une drisse statique, en polyamide dont le diamètre est compris entre 10,5 mm et 12,5 mm. Pour tous les supports d'assurage (corde ou drisse), une boucle est réalisée à une extrémité, pour fixer la corde au point d'ancrage. De l'autre côté une extrémité manufacturée empêche le dégagement involontaire du stopfor du support d’assurage. La résistance à la rupture du support d’assurage est supérieure à 22 kN. Le support d’assurage doit être utilisé exclusivement comme ligne de sécurité dans les travaux en hauteur pour permettre un accès en sécurité au lieu de travail. stopfor B Le support d’assurage est une corde toronnée de diamètre 12 ou 14 mm en polyamide. 3. Le stopfor • Le stopfor S (page 2) La mâchoire (I) est solidaire du levier de commande (K) et de la chape (J) à laquelle est attaché l’utilisateur par l’intermédiaire Fonction et description DANGER L'utilisation d'un stopfor sur un support d'assurage non adapté à ce modèle conformément à la présente notice comporte un danger de non fonctionnement de l'appareil, et donc de chute pouvant mettre en péril la vie de l'utilisateur.
