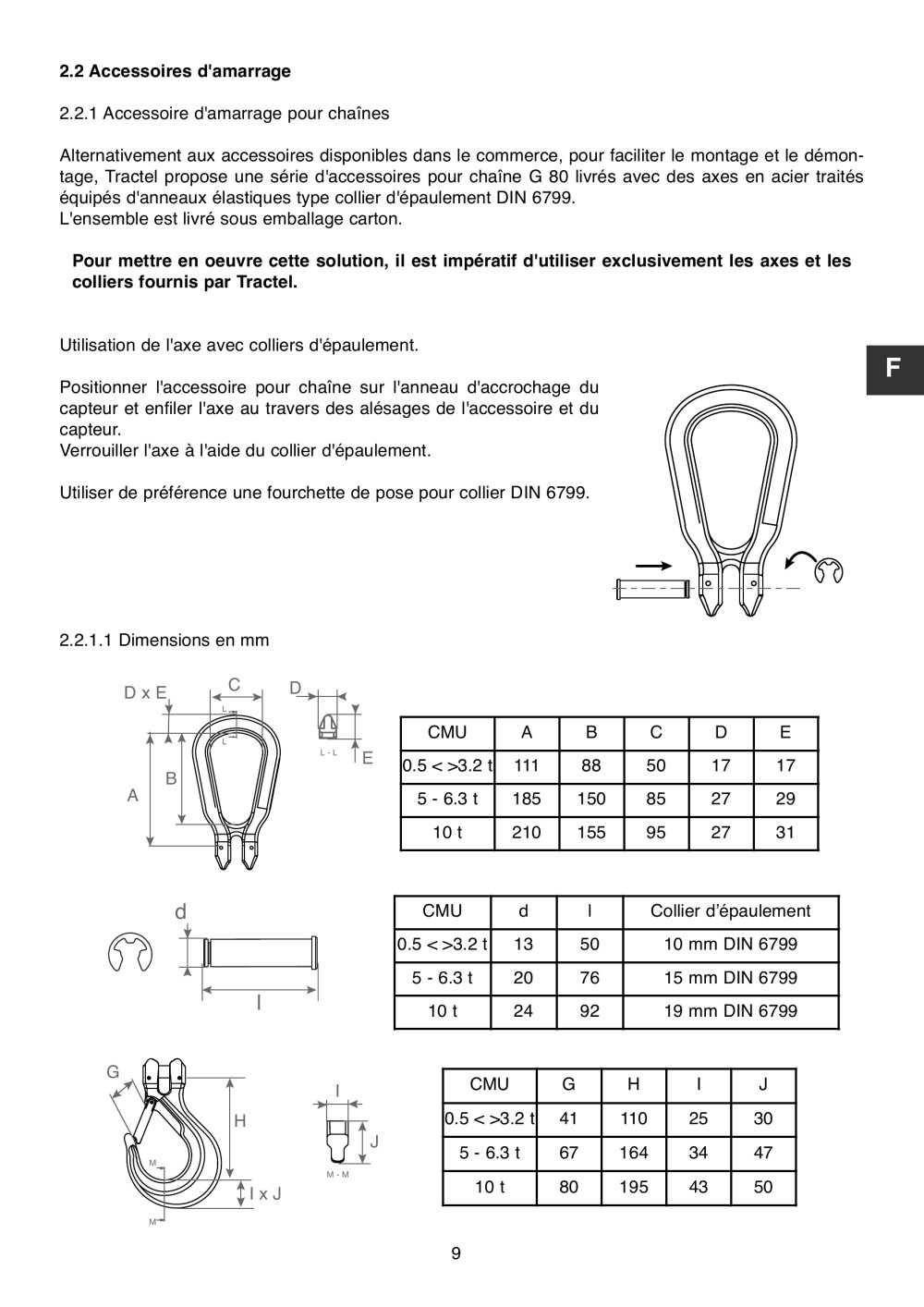

9 F 2.2 Accessoires d'amarrage 2.2.1 Accessoire d'amarrage pour chaînes Alternativement aux accessoires disponibles dans le commerce, pour faciliter le montage et le démontage, Tractel propose une série d'accessoires pour chaîne G 80 livrés avec des axes en acier traités équipés d'anneaux élastiques type collier d'épaulement DIN 6799. L'ensemble est livré sous emballage carton. Pour mettre en oeuvre cette solution, il est impératif d'utiliser exclusivement les axes et les colliers fournis par Tractel. Utilisation de l'axe avec colliers d'épaulement. Positionner l'accessoire pour chaîne sur l'anneau d'accrochage du capteur et enfiler l'axe au travers des alésages de l'accessoire et du capteur. Verrouiller l'axe à l'aide du collier d'épaulement. Utiliser de préférence une fourchette de pose pour collier DIN 6799. 2.2.1.1 Dimensions en mm CMU A B C D E 0.5 3.2 t 111 88 50 17 17 5 - 6.3 t 185 150 85 27 29 10 t 210 155 95 27 31 CMU G H I J 0.5 3.2 t 41 110 25 30 5 - 6.3 t 67 164 34 47 10 t 80 195 43 50 A B C D E D x E L L L - L CMU d l Collier d’épaulement 0.5 3.2 t 13 50 10 mm DIN 6799 5 - 6.3 t 20 76 15 mm DIN 6799 10 t 24 92 19 mm DIN 6799 d l G H I J I x J M - M M M
