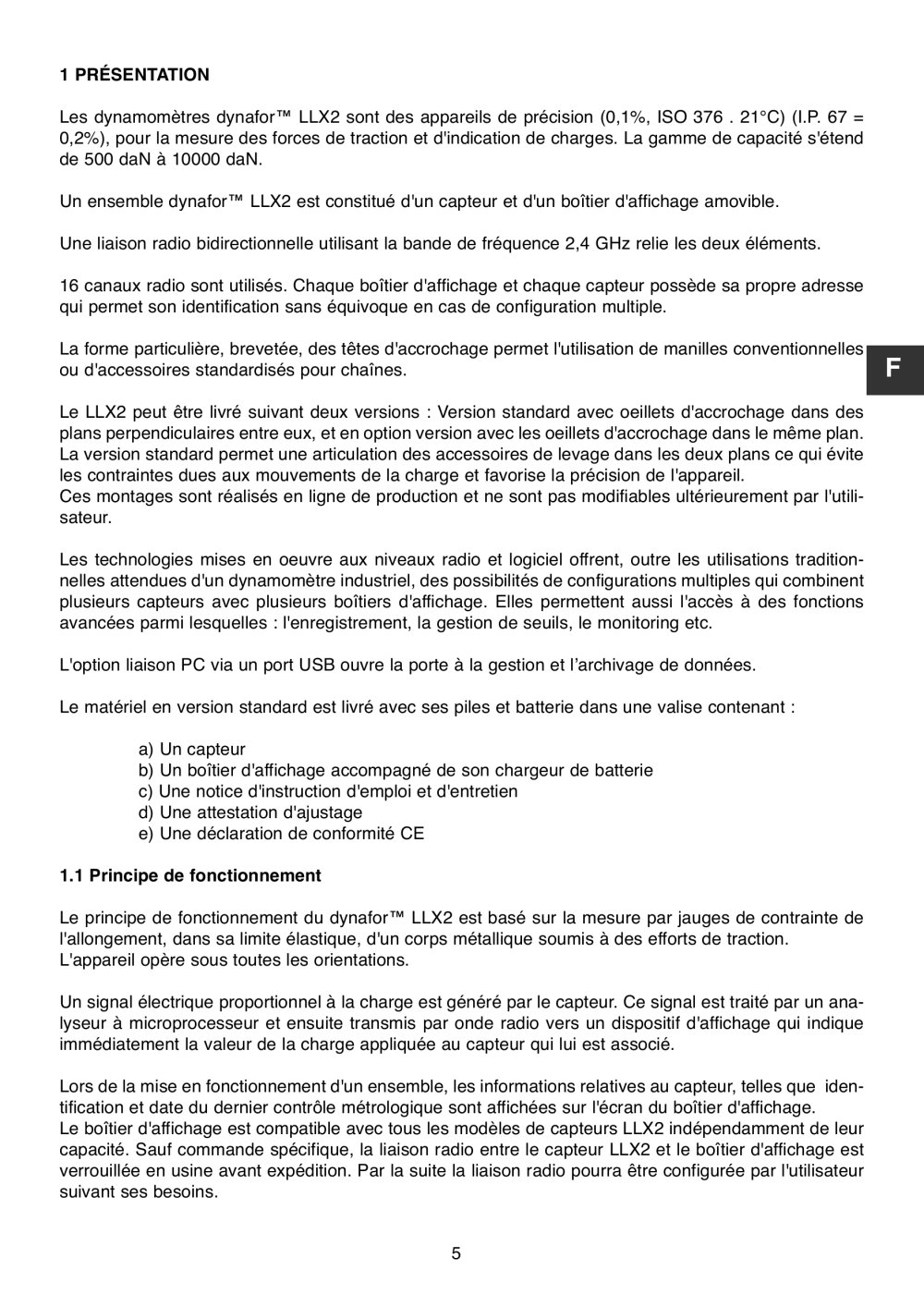

5 F 1 PRÉSENTATION Les dynamomètres dynafor™ LLX2 sont des appareils de précision (0,1%, ISO 376 . 21°C) (I.P. 67 = 0,2%), pour la mesure des forces de traction et d'indication de charges. La gamme de capacité s'étend de 500 daN à 10000 daN. Un ensemble dynafor™ LLX2 est constitué d'un capteur et d'un boîtier d'affichage amovible. Une liaison radio bidirectionnelle utilisant la bande de fréquence 2,4 GHz relie les deux éléments. 16 canaux radio sont utilisés. Chaque boîtier d'affichage et chaque capteur possède sa propre adresse qui permet son identification sans équivoque en cas de configuration multiple. La forme particulière, brevetée, des têtes d'accrochage permet l'utilisation de manilles conventionnelles ou d'accessoires standardisés pour chaînes. Le LLX2 peut être livré suivant deux versions : Version standard avec oeillets d'accrochage dans des plans perpendiculaires entre eux, et en option version avec les oeillets d'accrochage dans le même plan. La version standard permet une articulation des accessoires de levage dans les deux plans ce qui évite les contraintes dues aux mouvements de la charge et favorise la précision de l'appareil. Ces montages sont réalisés en ligne de production et ne sont pas modifiables ultérieurement par l'utilisateur. Les technologies mises en oeuvre aux niveaux radio et logiciel offrent, outre les utilisations traditionnelles attendues d'un dynamomètre industriel, des possibilités de configurations multiples qui combinent plusieurs capteurs avec plusieurs boîtiers d'affichage. Elles permettent aussi l'accès à des fonctions avancées parmi lesquelles : l'enregistrement, la gestion de seuils, le monitoring etc. L'option liaison PC via un port USB ouvre la porte à la gestion et l’archivage de données. Le matériel en version standard est livré avec ses piles et batterie dans une valise contenant : a) Un capteur b) Un boîtier d'affichage accompagné de son chargeur de batterie c) Une notice d'instruction d'emploi et d'entretien d) Une attestation d'ajustage e) Une déclaration de conformité CE 1.1 Principe de fonctionnement Le principe de fonctionnement du dynafor™ LLX2 est basé sur la mesure par jauges de contrainte de l'allongement, dans sa limite élastique, d'un corps métallique soumis à des efforts de traction. L'appareil opère sous toutes les orientations. Un signal électrique proportionnel à la charge est généré par le capteur. Ce signal est traité par un analyseur à microprocesseur et ensuite transmis par onde radio vers un dispositif d'affichage qui indique immédiatement la valeur de la charge appliquée au capteur qui lui est associé. Lors de la mise en fonctionnement d'un ensemble, les informations relatives au capteur, telles que identification et date du dernier contrôle métrologique sont affichées sur l'écran du boîtier d'affichage. Le boîtier d'affichage est compatible avec tous les modèles de capteurs LLX2 indépendamment de leur capacité. Sauf commande spécifique, la liaison radio entre le capteur LLX2 et le boîtier d'affichage est verrouillée en usine avant expédition. Par la suite la liaison radio pourra être configurée par l'utilisateur suivant ses besoins.
