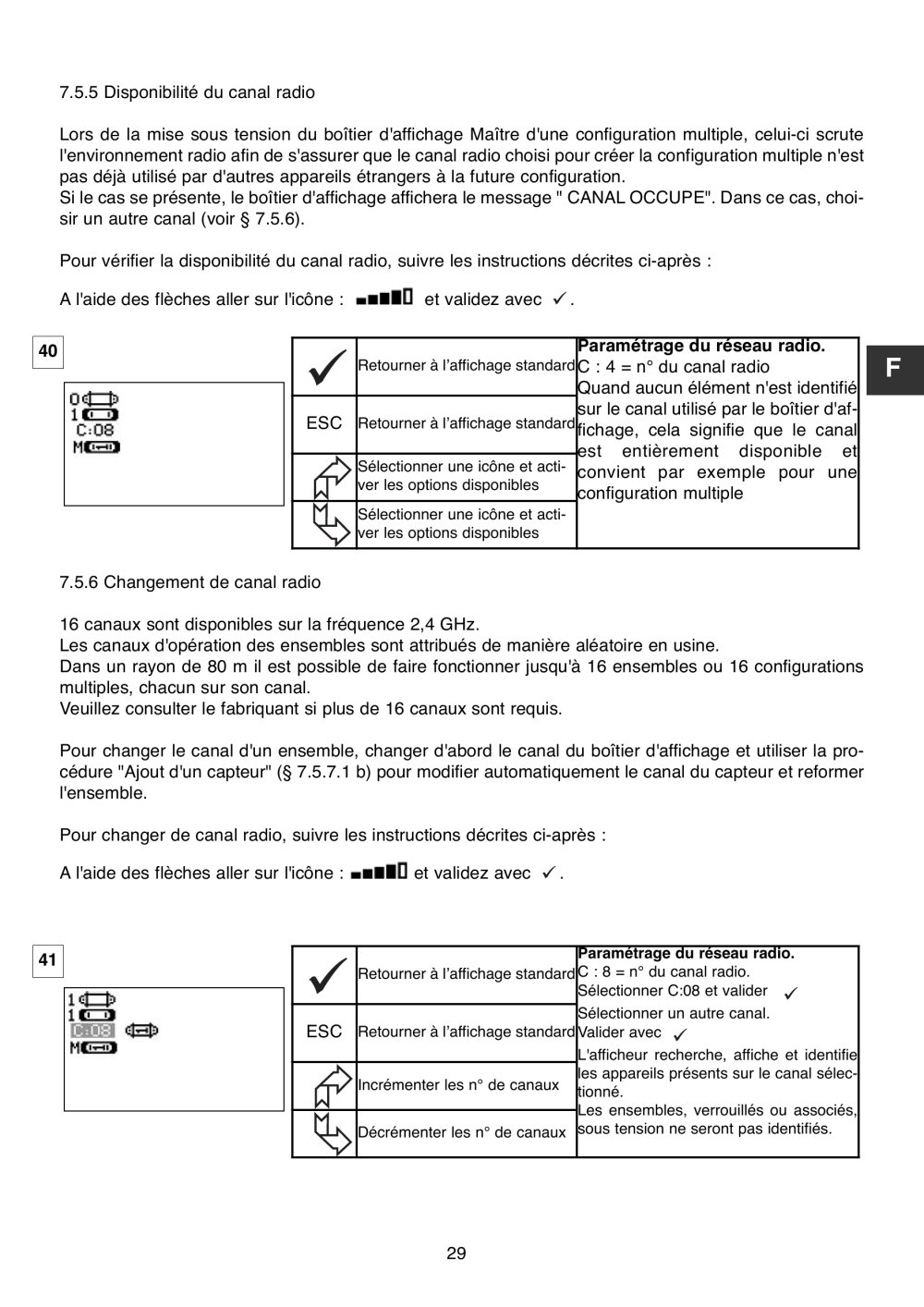

29 F 7.5.5 Disponibilité du canal radio Lors de la mise sous tension du boîtier d'affichage Maître d'une configuration multiple, celui-ci scrute l'environnement radio afin de s'assurer que le canal radio choisi pour créer la configuration multiple n'est pas déjà utilisé par d'autres appareils étrangers à la future configuration. Si le cas se présente, le boîtier d'affichage affichera le message " CANAL OCCUPE". Dans ce cas, choisir un autre canal (voir § 7.5.6). Pour vérifier la disponibilité du canal radio, suivre les instructions décrites ci-après : A l'aide des flèches aller sur l'icône : et validez avec . 7.5.6 Changement de canal radio 16 canaux sont disponibles sur la fréquence 2,4 GHz. Les canaux d'opération des ensembles sont attribués de manière aléatoire en usine. Dans un rayon de 80 m il est possible de faire fonctionner jusqu'à 16 ensembles ou 16 configurations multiples, chacun sur son canal. Veuillez consulter le fabriquant si plus de 16 canaux sont requis. Pour changer le canal d'un ensemble, changer d'abord le canal du boîtier d'affichage et utiliser la procédure "Ajout d'un capteur" (§ 7.5.7.1 b) pour modifier automatiquement le canal du capteur et reformer l'ensemble. Pour changer de canal radio, suivre les instructions décrites ci-après : A l'aide des flèches aller sur l'icône : et validez avec . Retourner à l’affichage standard Paramétrage du réseau radio. C : 4 = n° du canal radio Quand aucun élément n'est identifié sur le canal utilisé par le boîtier d'affichage, cela signifie que le canal est entièrement disponible et convient par exemple pour une configuration multiple ESC Retourner à l’affichage standard Sélectionner une icône et activer les options disponibles Sélectionner une icône et activer les options disponibles 40 Retourner à l’affichage standard Paramétrage du réseau radio. C : 8 = n° du canal radio. Sélectionner C:08 et valider Sélectionner un autre canal. Valider avec L'afficheur recherche, affiche et identifie les appareils présents sur le canal sélectionné. Les ensembles, verrouillés ou associés, sous tension ne seront pas identifiés. ESC Retourner à l’affichage standard Incrémenter les n° de canaux Décrémenter les n° de canaux 41
