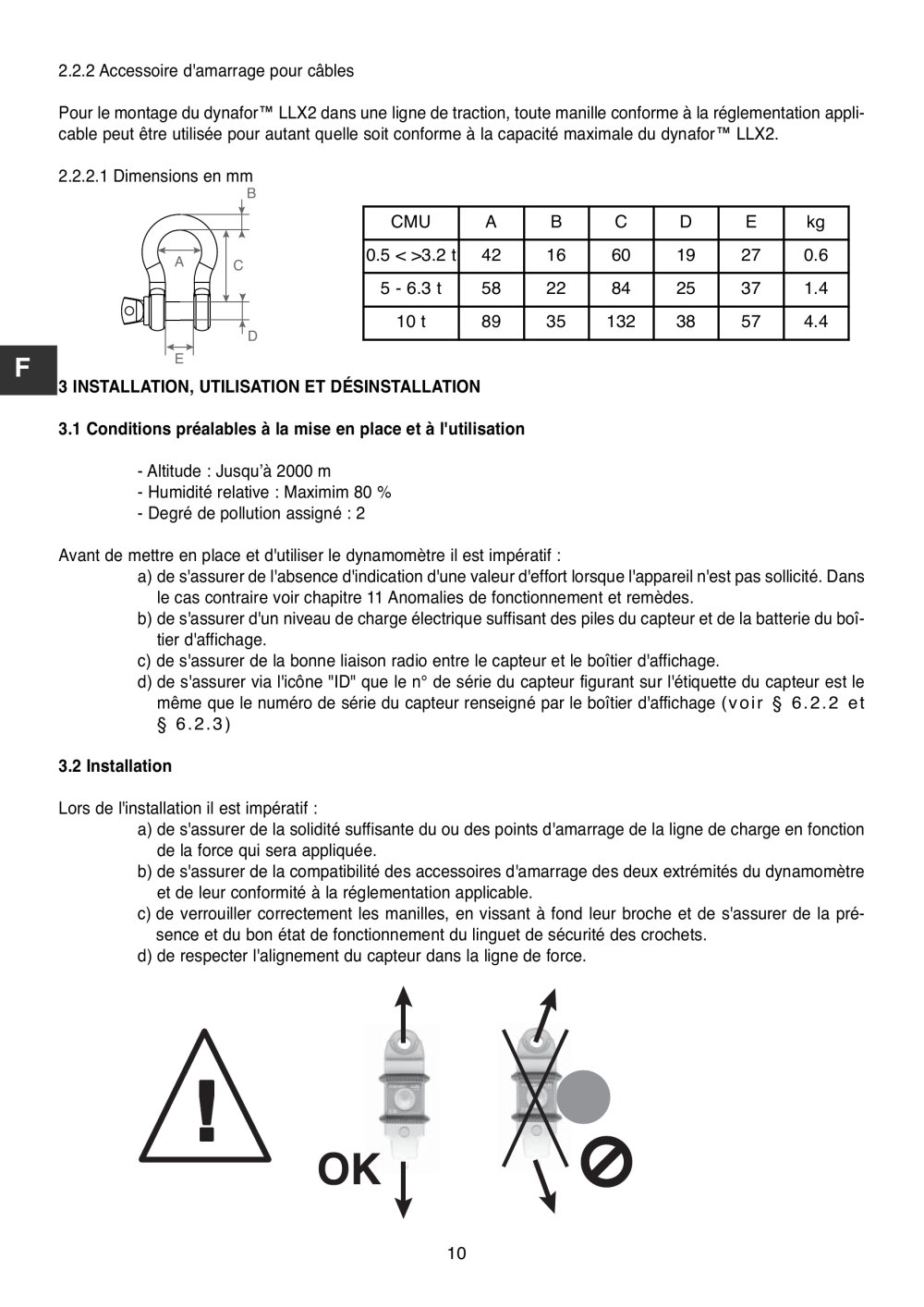

10 F 2.2.2 Accessoire d'amarrage pour câbles Pour le montage du dynafor™ LLX2 dans une ligne de traction, toute manille conforme à la réglementation applicable peut être utilisée pour autant quelle soit conforme à la capacité maximale du dynafor™ LLX2. 2.2.2.1 Dimensions en mm 3 INSTALLATION, UTILISATION ET DÉSINSTALLATION 3.1 Conditions préalables à la mise en place et à l'utilisation - Altitude : Jusqu’à 2000 m - Humidité relative : Maximim 80 % - Degré de pollution assigné : 2 Avant de mettre en place et d'utiliser le dynamomètre il est impératif : a) de s'assurer de l'absence d'indication d'une valeur d'effort lorsque l'appareil n'est pas sollicité. Dans le cas contraire voir chapitre 11 Anomalies de fonctionnement et remèdes. b) de s'assurer d'un niveau de charge électrique suffisant des piles du capteur et de la batterie du boîtier d'affichage. c) de s'assurer de la bonne liaison radio entre le capteur et le boîtier d'affichage. d) de s'assurer via l'icône "ID" que le n° de série du capteur figurant sur l'étiquette du capteur est le même que le numéro de série du capteur renseigné par le boîtier d'affichage (voir § 6.2.2 et § 6.2.3) 3.2 Installation Lors de l'installation il est impératif : a) de s'assurer de la solidité suffisante du ou des points d'amarrage de la ligne de charge en fonction de la force qui sera appliquée. b) de s'assurer de la compatibilité des accessoires d'amarrage des deux extrémités du dynamomètre et de leur conformité à la réglementation applicable. c) de verrouiller correctement les manilles, en vissant à fond leur broche et de s'assurer de la présence et du bon état de fonctionnement du linguet de sécurité des crochets. d) de respecter l'alignement du capteur dans la ligne de force. CMU A B C D E kg 0.5 3.2 t 42 16 60 19 27 0.6 5 - 6.3 t 58 22 84 25 37 1.4 10 t 89 35 132 38 57 4.4 E A D C B OK
