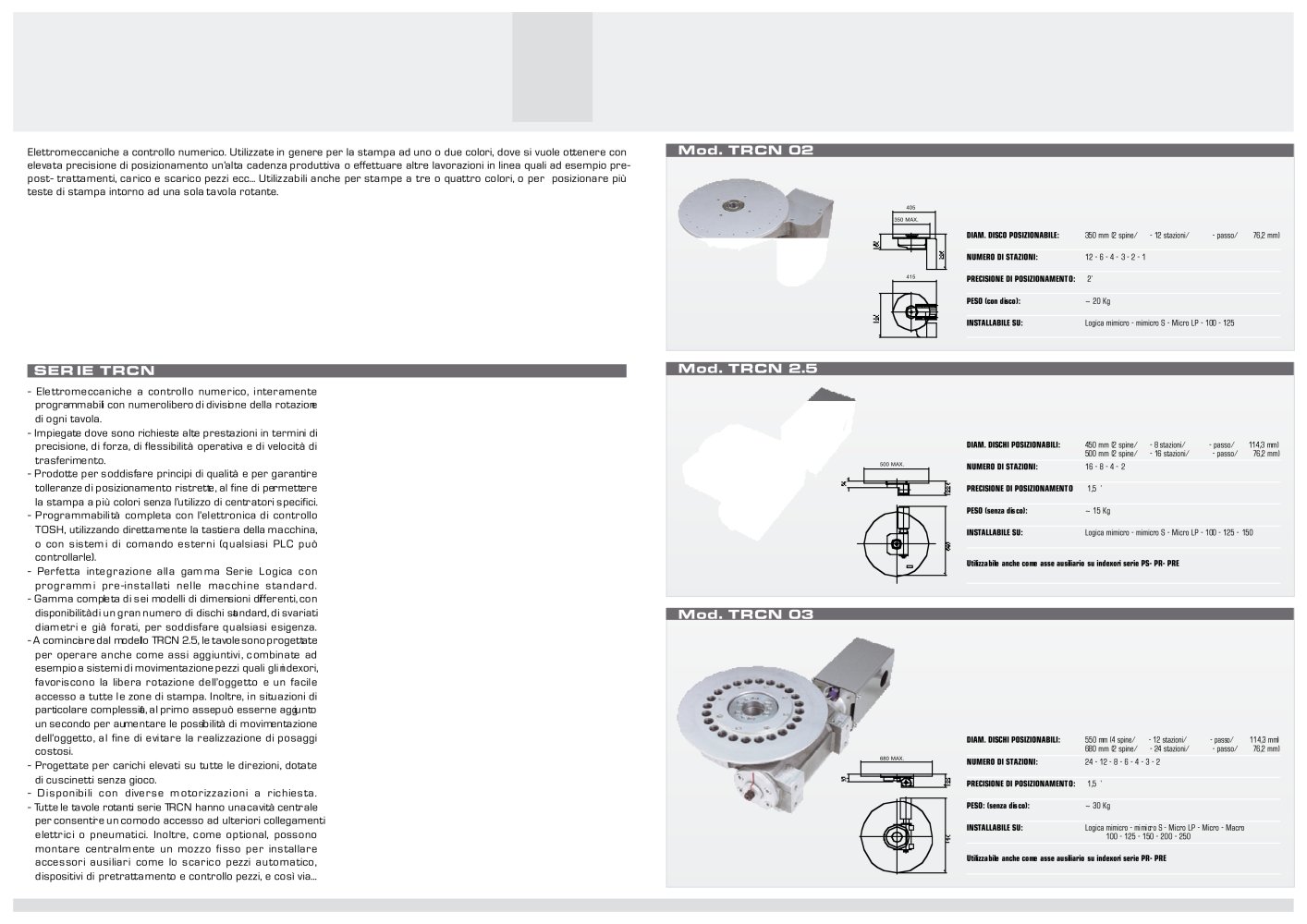

TAVOLE ROTANTI

ROTARY TABLES

Elettromeccaniche a controllo numerico. Utilizzate in genere per la stampa ad uno o due colori, dove si vuole ottenere conelevata precisione di posizionamento un’alta cadenza produttiva o effettuare altre lavorazioni in linea quali ad esempio pre- post- trattamenti, carico e scarico pezzi ecc... Utilizzabili anche per stampe a tre o quattro colori, o per posizionare più teste di stampa intorno ad una sola tavola rotante.

Mod. TRCN 02

TOSH’s rotary tables are electromechanical and numerically controlled. Generally recommended for standard configurations of 1 to 2 colours, rotary tablesincrease productivity by allowing for printing and loading/unloading to occur in parallel. They also allow for the addition of pre and post treatment deviceswithout sacrificing throughput. They can also be used for more complex multi-colour jobs where multiple heads can be mounted around the single rotarytable.
405 350 MAX. DIAM. DISCO POSIZIONABILE: 350 mm (2 spine/ pins - 12 stazioni/ stations - passo/ pitch 76,2 mm)

- Electromechanical numerically controlled, with the opportunityto program the number of stations- Suitable for high performance applications with precisionpositioning and operational flexibility at high speed.- Manufactured to meet the highest standards of quality andto guarantee tight tolerances during multi-colour printing without the use of shot-pins- Fully programmable directly from the keyboard of any TOSHprinter. External PLC control compatibility.- Perfect integration with Logica Series range. - Six different model sizes with the possibility to install standarddial plates predrilled for various pitches and with a large range of diameters.- Beginning with the TRCN 2.5, all TOSH tables are producedto operate as an additional axis, and can be fixed on indexers to facilitate object rotation and printing zone access.- Suitable for heavy loads in all directions. (Thus can be mountedvertically.)- Different motor sizes and drivers available upon request - All TOSH TRCN rotary tables are built with a hollow centralhub which allows for electrical and pneumatic components to be plumbed through the center of the dial. An optional central hub kit adds versatility to this feature by allowing components to be mounted in the center of the dial. (Ex. Blowers, part ejectors, etc.)

DISC DIAMETER NUMERO DI STAZIONI: 12 - 6 - 4 - 3 - 2 - 1 NUMBER OF STATIONS
415 PRECISIONE DI POSIZIONAMENTO: 2’ POSITIONING PRECISION PESO (con disco): ~ 20 Kg WEIGHT (disc included) INSTALLABILE SU: Logica mimicro - mimicro S - Micro LP - 100 - 125 FIXABLE ON

SERIE TRCN Mod. TRCN 2.5

- Elettromeccaniche a controllo numerico, interamenteprogrammabili con numero libero di divisione della rotazionedi ogni tavola.- Impiegate dove sono richieste alte prestazioni in termini diprecisione, di forza, di flessibilità operativa e di velocità ditrasferimento.- Prodotte per soddisfare principi di qualità e per garantiretolleranze di posizionamento ristrette, al fine di permettere la stampa a più colori senza l’utilizzo di centratori specifici.- Programmabilità completa con l’elettronica di controlloTOSH, utilizzando direttamente la tastiera della macchina, o con sistemi di comando esterni (qualsiasi PLC puòcontrollarle).- Perfetta integrazione alla gamma Serie Logica conprogrammi pre-installati nelle macchine standard.- Gamma completa di sei modelli di dimensioni differenti, condisponibilità di un gran numero di dischi standard, di svariatidiametri e già forati, per soddisfare qualsiasi esigenza.- A cominciare dal modello TRCN 2.5, le tavole sono progettateper operare anche come assi aggiuntivi, combinate adesempio a sistemi di movimentazione pezzi quali gli indexori,favoriscono la libera rotazione dell’oggetto e un facile accesso a tutte le zone di stampa. Inoltre, in situazioni diparticolare complessità, al primo asse può esserne aggiuntoun secondo per aumentare le possibilità di movimentazione dell’oggetto, al fine di evitare la realizzazione di posaggicostosi.- Progettate per carichi elevati su tutte le direzioni, dotatedi cuscinetti senza gioco.- Disponibili con diverse motorizzazioni a richiesta.- Tutte le tavole rotanti serie TRCN hanno una cavità centraleper consentire un comodo accesso ad ulteriori collegamentielettrici o pneumatici. Inoltre, come optional, possono montare centralmente un mozzo fisso per installareaccessori ausiliari come lo scarico pezzi automatico,dispositivi di pretrattamento e controllo pezzi, e così via...

DIAM. DISCHI POSIZIONABILI: 450 mm (2 spine/ pins - 8 stazioni/ stations - passo/ pitch 114,3 mm) DISCS DIAMETER 500 mm (2 spine/ pins - 16 stazioni/ stations - passo/ pitch 76,2 mm)
500 MAX. NUMERO DI STAZIONI: 16 - 8 - 4 - 2 NUMBER OF STATIONS PRECISIONE DI POSIZIONAMENTO 1,5’ POSITIONING PRECISION PESO (senza disco): ~ 15 Kg WEIGHT (disc excluded) INSTALLABILE SU: Logica mimicro - mimicro S - Micro LP - 100 - 125 - 150 FIXABLE ON Utilizzabile anche come asse ausiliario su indexori serie PS- PR- PRE Suitable as auxiliary axis on indexer series PS- PR- PRE

Mod. TRCN 03

DIAM. DISCHI POSIZIONABILI: 550 mm (4 spine/ pins - 12 stazioni/ stations - passo/ pitch 114,3 mm) DISCS DIAMETER 680 mm (2 spine/ pins - 24 stazioni/ stations - passo/ pitch 76,2 mm)
680 MAX. NUMERO DI STAZIONI: 24 - 12 - 8 - 6 - 4 - 3 - 2 NUMBER OF STATIONS PRECISIONE DI POSIZIONAMENTO: 1,5’ POSITIONING PRECISION PESO: (senza disco): ~ 30 Kg WEIGHT (disc excluded) INSTALLABILE SU: Logica mimicro - mimicro S - Micro LP - Micro - Macro FIXABLE ON 100 - 125 - 150 - 200 - 250 Utilizzabile anche come asse ausiliario su indexori serie PR- PRE Suitable as auxiliary axis on indexer series PR- PRE
