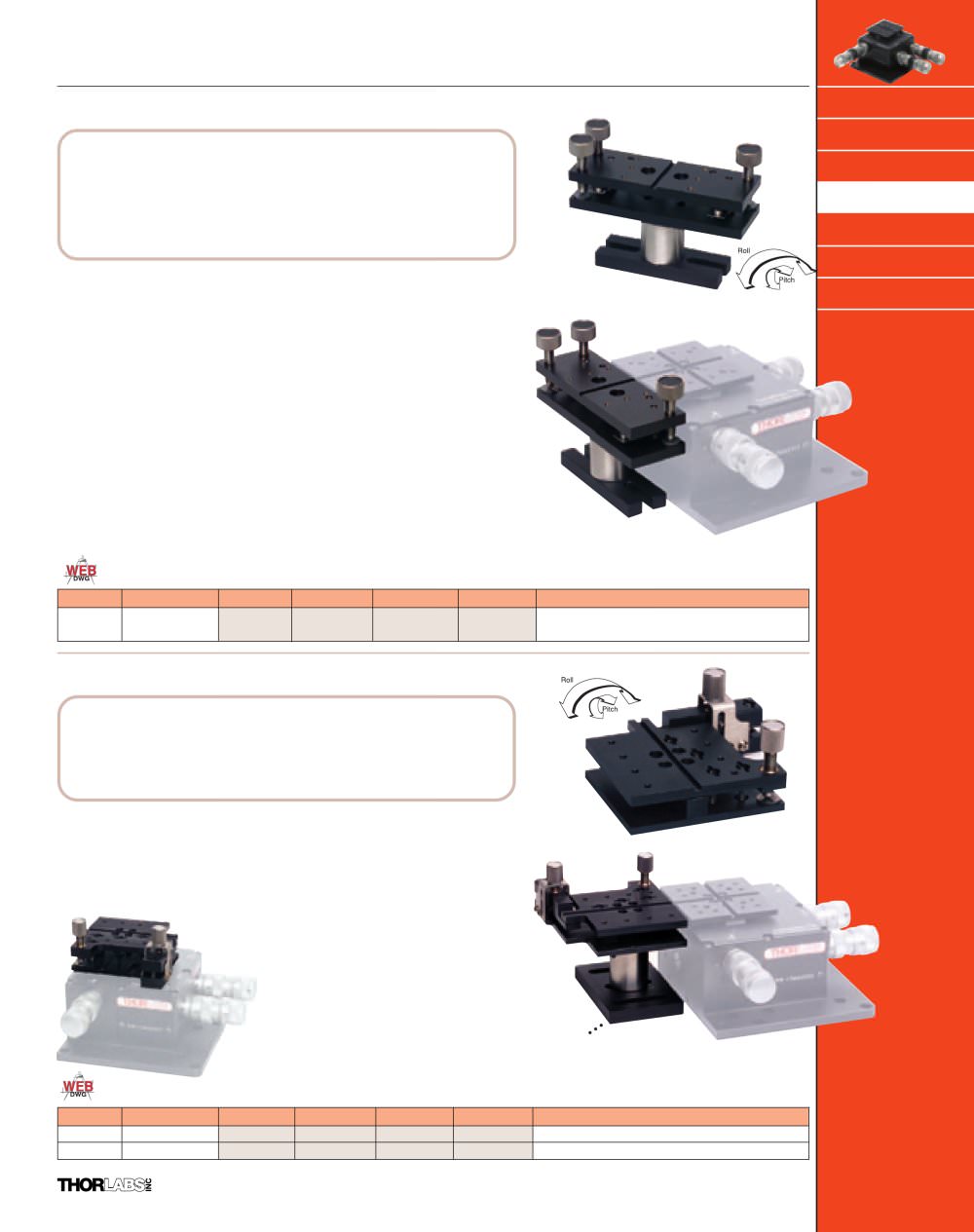

| Motion Control | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Roll & Pitch Tilt Platform, Adjustable Thickness —ISA 62.5mm Deck Height Pitch ■ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Motorized Mirror Mounts | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Specifications | ■ Resolution: 10 arcsec. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ■ Effective 3-axis to 5-axis Stage Upgrade ■ Tilt Platform Nominal 24mm Thickness at the Center of its Height Adjustment | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Roll & Pitch Platform Using Three Adjusters the Height can be Varied by ±4mm Travel: +4 and -8 Degrees/axis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 Axis Flexure Stages & Accessories | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| & 6-Axis Stages | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| The AMA027 is intended to allow an angled optical component to be positioned in front of one of our 3-Axis flexure stages. This add-on stage provides pitch and roll adjustment using the two labeled thumbscrews indicated in the photograph. Both the roll and pitch adjustment provide -8° and +4° of range, use of all three adjusters allows for the adjustment of the overall height of the platform. The amount of height adjustment ranges from -1mm to +4mm around the nominal height of 62.5mm for the entire assembly. Designed for use with our family of three axis flexure stages; including the RollerBlock™ which is first presented on page 237, the MicroBlock™ which is first presented on page 268, and the NanoMax300™ which is first presented on page 274. This same Roll and Pitch device is available for use with our 4, 5, and 6 axis stages, details for these products are presented in the next catalog section. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AMA027 Assembly The AMA027 comes complete with the tilt platform as well as | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Roll & Pitch Tilt Platform | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Specifications ■ Roll & Pitch Platform ■ Travel: ±4 Degrees/axis | ■ Resolution: 10 arcsec. ■ Effective 3-axis to 5-axis Stage | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Upgrade Tilt Platform 19mm Thick | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ■ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| The ATP002 platform provides ±4 degrees of both roll and pitch adjustment, and was designed for use with our family of three axis flexure stages (NanoMax300, RollerBlock, and MicroBlock). The optical axis height is then raised by 15mm to 90mm when mounted directly on the stage when replacing the top plate. Alternatively, an optional (sold separately) base assembly allows this roll & pitch » ^p^——^^^^^ platform to be directly mounted to an optical table such that —' — the top surface is at the proper beam height when placed | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| in front of the Thorlabs' NanoMax, MicroBlock, or RollerBlock stages. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J/ ATP002 shown mounted on a NanoMax™ Stage model MAX313, see page 274 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AMA501 Base Assembly The ATP002 is shown mounted on a AMA501 base assembly, the resulting platform height matches the 62.5mm deck height of our 3-Axis Flexure Stages. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| THOR ^ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Sales: 973-579-7227 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 287 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
