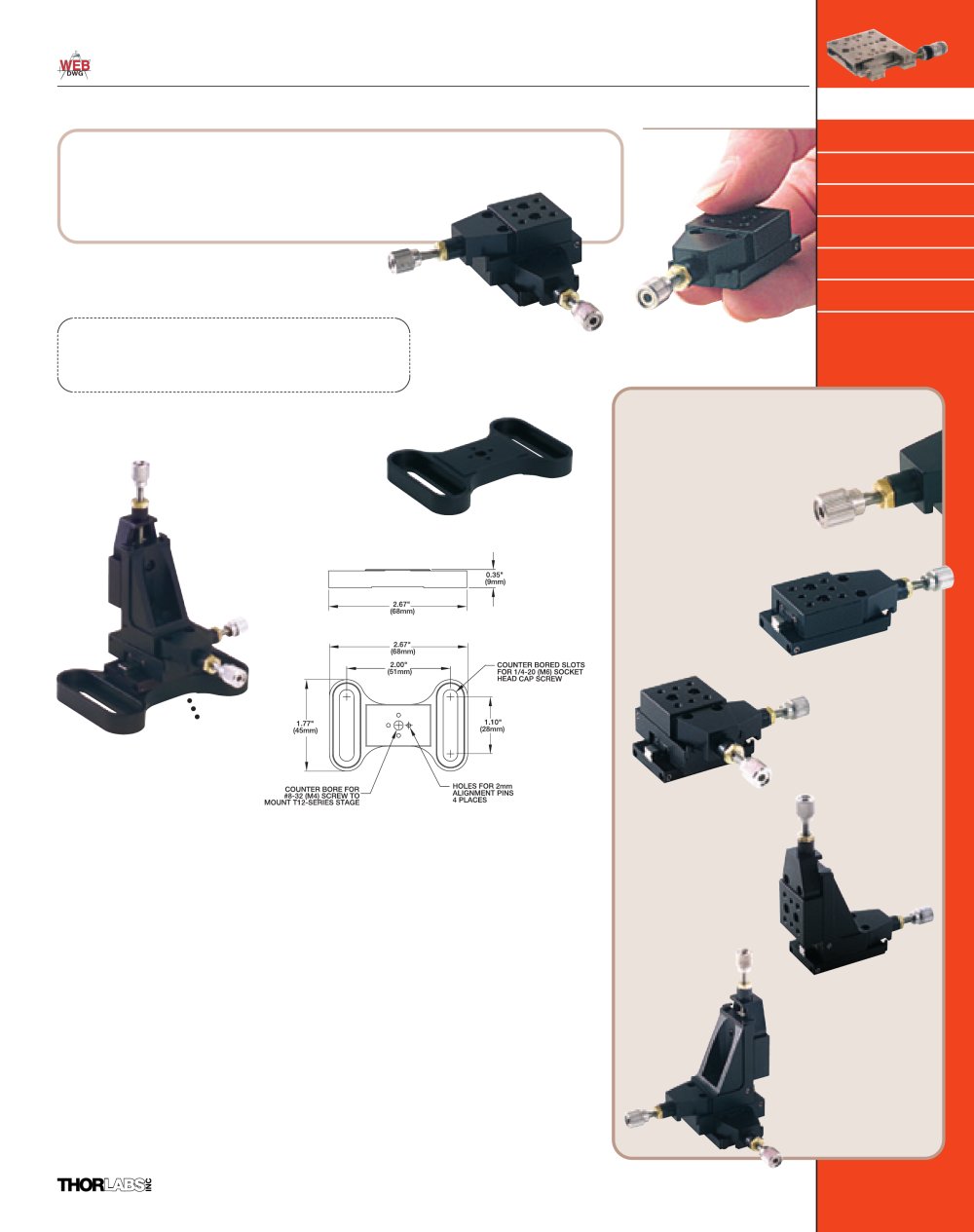

| 1/2" (12.7mm) Travel Miniature Translation Stage | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Specifications ■ Dynamic Load: 100N ■ Static Load: 8 lbs ■ Parallelism: 3um Over 12mm | Straightness: 4um over 12mm Static Moment Ratings: •Roll: 3Nm • Pitch: 12Nm •Yaw: llNm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 Axis Flexure Stages & ACCessories | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 & 6-Axis Stages | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Drive Electronics & Auto-Alignment | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Actuators & Adjusters | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| f Stability • Precision • Heavy Loads Recommended for applications that require a highly stable, high precision, or high load capacity translator. ^Miniature Design • Uni-Body Construction • Low DriftJ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| The T12-Series features a miniature M3-0.25stainless steel adjuster and phosphorous bronznut. This combination provides 250um of displacement per revolution of the adjuster screw. Incremental movements on the order of 0.4um are readily & ■ | e mating ŕ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| T12XYZ Right-Handed Configuration | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| achievable with this design. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| "Precision" Linear Rail provides smooth low friction motion over entire range. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| _ 2.67"_ (68mm) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| COUNTER BORED SLOTS FOR 1/4-20 (M6) SOCKET HEAD CAP SCREW | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| "Stability" Compact XY stage is built from just three main components. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| T12B ADAPTER BASE | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| HOLES FOR 2mm ALIGNMENT PINS 4 PLACES | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| T12XY | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| COUNTER BORE FOR #8-32 (ESCHEW TO MOUNT T12-SERIES STAGE | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| "Rigidity" One piece construction of vertical support maximizes rigidity while minimizing drift. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ■ Hardened Steel Linear Guide Rail ■ Rail Carriage Utilizes Continuously Recirculating Ball Bearings for High Load Capacity ■ Recirculating Ball Bearing Design Ensures Smooth Motion Over Entire Range The T12 Series Translation Stage features a hardened steel linear rail and recirculating ball bearing carriage for precise linear motion. The compact form factor of this design has been achieved without sacrificing the precision of the translator. In an effort to realize the most compact form we have chosen to introduce four models in this series. The first model is a simple one axis translator. The second is a two axis translator with the perpendicularity between the two axes of motion set by machining the movable carriage of the first axis and the body of the second axis out of one part. This design approach both minimizes the overall size of the translator while ensuring the long term stability and perpendicularity of the two axes of motion. The same design approach has been utilized in the XY as well as the XZ Translator. The XYZ translation stage design has been implemented so as to minimize the number of parts; this approach provides the best long term stability as well as ensuring the perpendicularity of each axis. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| "Perpendicularity" The complete XYZ stage is assembled from just four main components; this ensures perpendicularity among the three axes. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| THOR ^ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Sales: 973-579-7227 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 235 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
