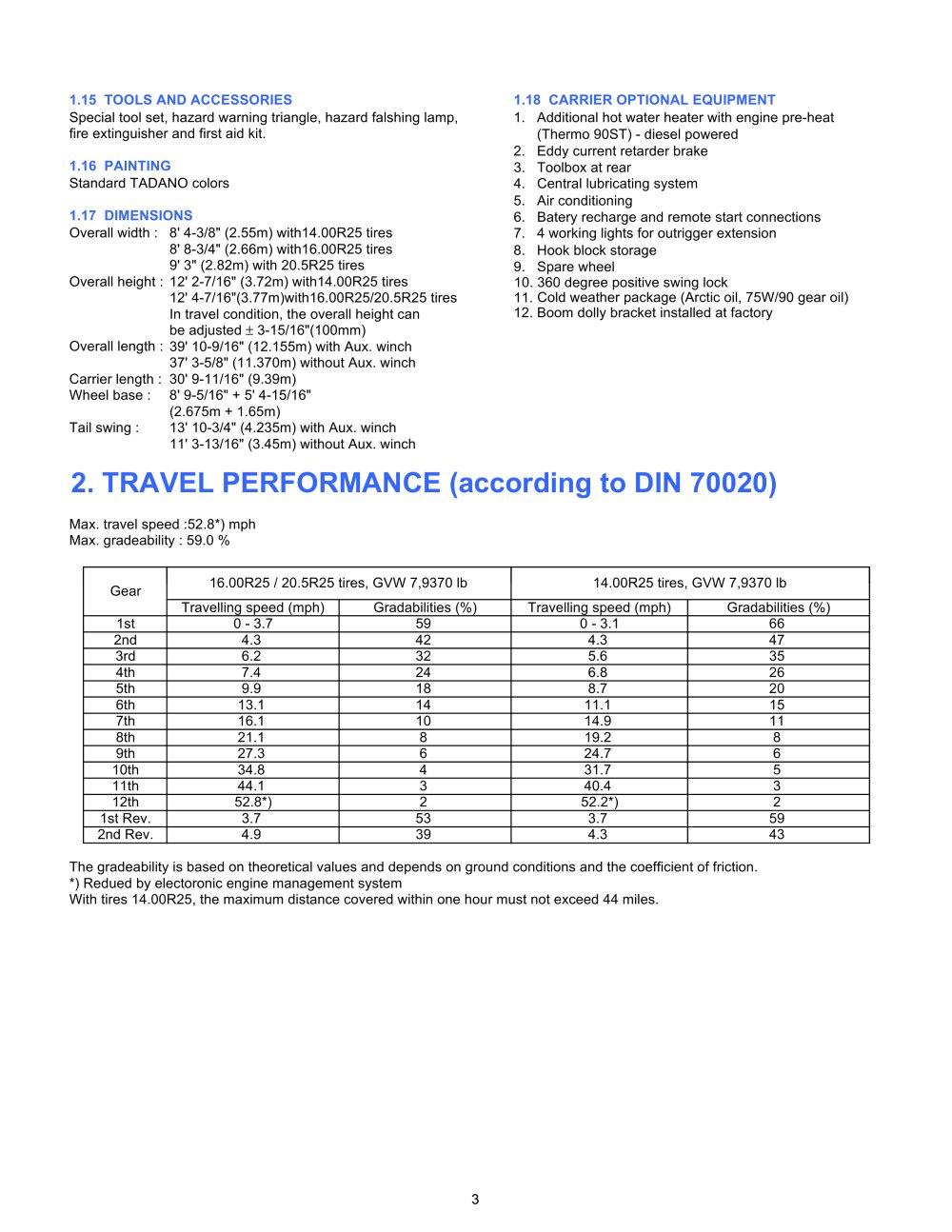

| 1.15 TOOLS AND ACCESSORIES Special tool set, hazard warning triangle, hazard falshing lamp, fire extinguisher and first aid kit. 1.16 PAINTING Standard TADANO colors 1.17 DIMENSIONS Overall width : 8' 4-3/8" (2.55m) with14.00R25 tires 8' 8-3/4" (2.66m) with16.00R25 tires 9' 3" (2.82m) with 20.5R25 tires Overall height : 12' 2-7/16" (3.72m) with14.00R25 tires 12' 4-7/16"(3.77m)with16.00R25/20.5R25 tires In travel condition, the overall height can be adjusted ± 3-15/16"(100mm) Overall length : 39' 10-9/16" (12.155m) with Aux. winch 37' 3-5/8" (11.370m) without Aux. winch Carrier length : 30' 9-11/16" (9.39m) Wheel base : 8' 9-5/16" + 5' 4-15/16" (2.675m + 1.65m) Tail swing : 13' 10-3/4" (4.235m) with Aux. winch 11' 3-13/16" (3.45m) without Aux. winch | 1.18 CARRIER OPTIONAL EQUIPMENT 1. Additional hot water heater with engine pre-heat (Thermo 90ST) - diesel powered 2. Eddy current retarder brake 3. Toolbox at rear 4. Central lubricating system 5. Air conditioning 6. Batery recharge and remote start connections 7. 4 working lights for outrigger extension 8. Hook block storage 9. Spare wheel 10. 360 degree positive swing lock 11. Cold weather package (Arctic oil, 75W/90 gear oil) 12. Boom dolly bracket installed at factory | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| TRAVEL PERFORMANCE (according to DIN 70020) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Max. travel speed :52.8*) mph Max. gradeability : 59.0 % | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| The gradeability is based on theoretical values and depends on ground conditions and the coefficient of friction. *) Redued by electoronic engine management system With tires 14.00R25, the maximum distance covered within one hour must not exceed 44 miles. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
