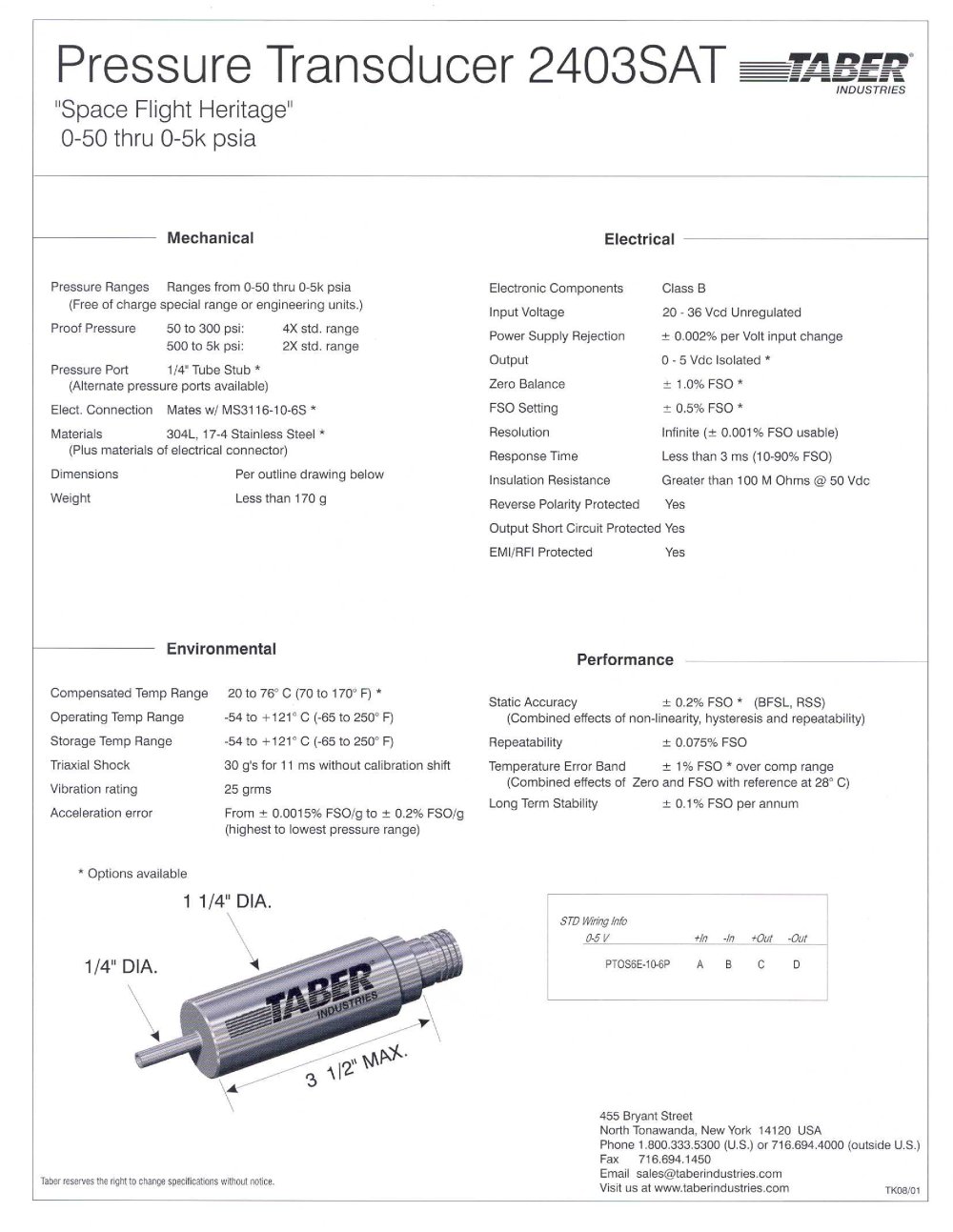

| Pressure Transducer 2403SAT | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| INDUSTRIES | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 'Space Flight Heritage1 0-50 thru 0-5k psia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Mechanical | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Electrical | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Pressure Ranges Ranges from 0-50 thru 0-5k psia (Free of charge special range or engineering units.) Proof Pressure 50 to 300 psi: 4X std. range 500 to 5k psi: 2X std. range Pressure Port 1 /4" Tube Stub * (Alternate pressure ports available) Elect. Connection Mates w/ MS3116-10-6S * Materials 304L, 17-4 Stainless Steel * (Plus materials of electrical connector) Dimensions Per outline drawing below Weight Less than 170 g | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Electronic Components Input Voltage Power Supply Rejection Output Zero Balance FSO Setting Resolution Response Time Insulation Resistance Reverse Polarity Protected | Class B 20 - 36 Vcd Unregulated ± 0.002% per Volt input change 0 - 5 Vdc Isolated * ± 1.0% FSO * ± 0.5% FSO * Infinite (± 0.001% FSO usable) Less than 3 ms (10-90% FSO) Greater than 100 M Ohms @ 50 Vdc Yes | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Output Short Circuit Protected Yes EMI/RFI Protected Yes | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Environmental | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Performance | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Compensated Temp Range Operating Temp Range Storage Temp Range Triaxial Shock Vibration rating Acceleration error | 20 to 76° C (70 to 170°F) * -54 to +121 ° C (-65 to 250° F) -54 to +121 ° C (-65 to 250° F) 30 g's for 11 ms without calibration shift 25 grms From ± 0.0015% FSO/g to ± 0.2% FSO/g (highest to lowest pressure range) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Static Accuracy ± 0.2% FSO * (BFSL, RSS) (Combined effects of non-linearity, hysteresis and repeatability) Repeatability ± 0.075% FSO Temperature Error Band ± 1% FSO * over comp range (Combined effects of Zero and FSO with reference at 28° C) Long Term Stability ± 0.1% FSO per annum | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Options available | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 1/4" DIA. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1/4" DIA. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 455 Bryant Street North Tonawanda, New York 14120 USA Phone 1.800.333.5300 (U.S.) or 716.694.4000 (outside U.S.) Fax 716.694.1450 Email sales@taberindustries.com Visit us at www.taberindustries.com TKO8/01 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Taber reserves the righi to change specifications without notice. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
