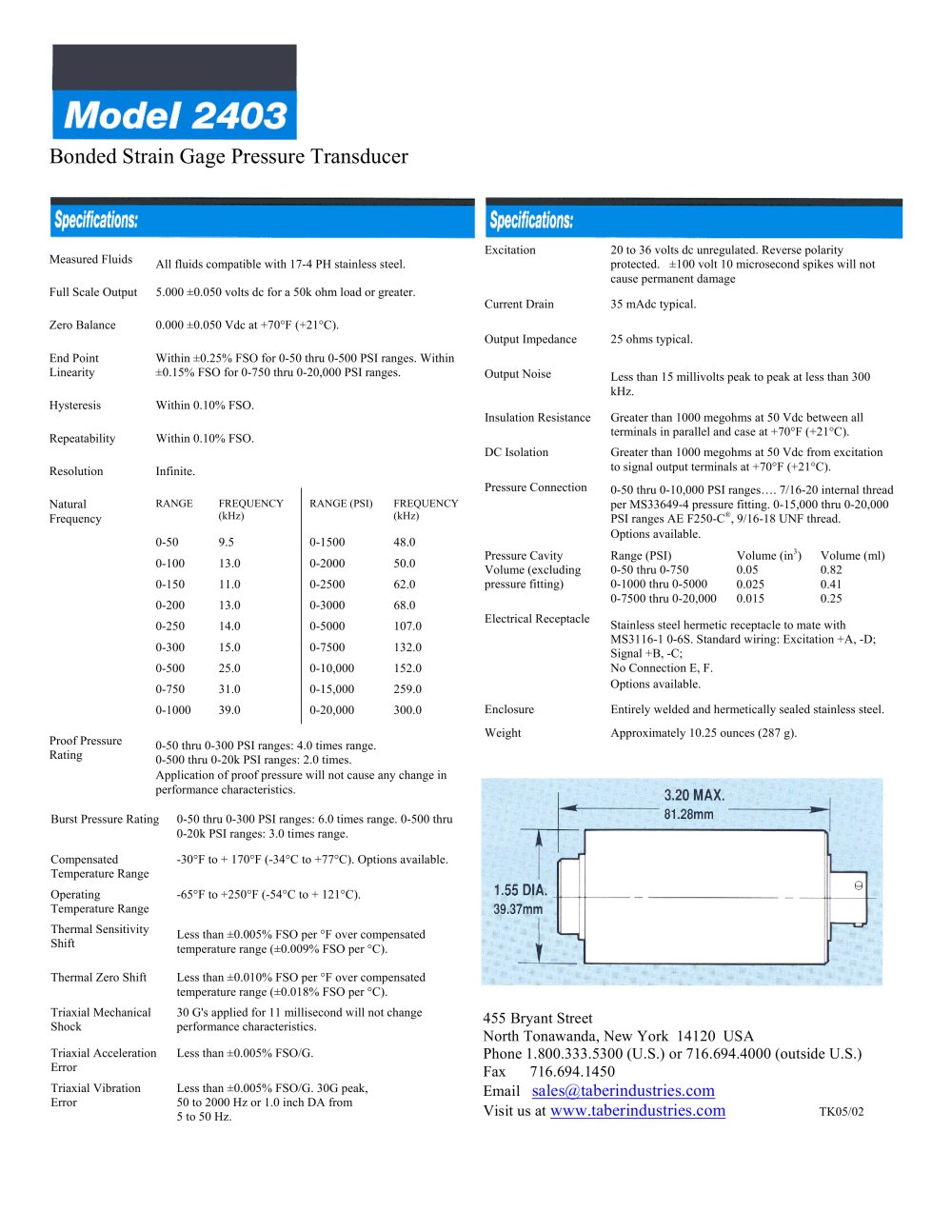

| Model 2403 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Bonded Strain Gage Pressure Transducer | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Excitation | 20 to 36 volts dc unregulated. Reverse polarity protected. ±100 volt 10 microsecond spikes will not cause permanent damage 35 mAdc typical. 25 ohms typical. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Measured Fluids Au fluMs compatible with 17-4 PH stainless steel. Full Scale Output 5.000 ±0.050 volts dc for a 50k ohm load or greater. Zero Balance 0.000 ±0.050 Vdc at +70°F (+21°C). | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Current Drain Output Impedance Output Noise Insulation Resistance DC Isolation Pressure Connection | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Less than 15 millivolts peak to peak at less than 300 kHz. Greater than 1000 megohms at 50 Vdc between all terminals in parallel and case at +70°F (+21°C). Greater than 1000 megohms at 50 Vdc from excitation to signal output terminals at +70°F (+21°C). 0-50 thru 0-10,000 PSI ranges.... 7/16-20 internal thread per MS33649-4 pressure fitting. 0-15,000 thru 0-20,000 PSI ranges AE F250-C®, 9/16-18 UNF thread. Options available. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Volume (in3) Volume (ml) 0.05 0.82 0.025 0.41 0.015 0.25 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Pressure Cavity Volume (excluding pressure fitting) Electrical Receptacle | Range (PSI) 0-50 thru 0-750 0-1000 thru 0-5000 0-7500 thru 0-20,000 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Stainless steel hermetic receptacle to mate with MS3116-1 0-6S. Standard wiring: Excitation +A, -D; Signal +B, -C; No Connection E, F. Options available. Entirely welded and hermetically sealed stainless steel. Approximately 10.25 ounces (287 g). | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Enclosure Weight | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Proof Pressure Rating | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 0-50 thru 0-300 PSI ranges: 4.0 times range. 0-500 thru 0-20k PSI ranges: 2.0 times. Application of proof pressure will not cause any change in performance characteristics. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Burst Pressure Rating Compensated Temperature Range Operating Temperature Range Thermal Sensitivity Shift Thermal Zero Shift | 0-50 thru 0-300 PSI ranges: 6.0 times range. 0-500 thru 0-20k PSI ranges: 3.0 times range. -30°F to + 170°F (-34°C to +77°C). Options available. -65°F to +250°F (-54°C to + 121°C). | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Less than ±0.005% FSO per °F over compensated temperature range (±0.009% FSO per °C). Less than ±0.010% FSO per °F over compensated temperature range (±0.018% FSO per °C). 30 G's applied for 11 millisecond will not change performance characteristics. Less than ±0.005% FSO/G. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Triaxial Mechanical Shock Triaxial Acceleration Error Triaxial Vibration Error | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 455 Bryant Street North Tonawanda, New York 14120 USA Phone 1.800.333.5300 (U.S.) or 716.694.4000 (outside U.S.) Fax 716.694.1450 Email sales@taberindustries.com | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Less than ±0.005% FSO/G. 30G peak, 50 to 2000 Hz or 1.0 inch DA from 5 to 50 Hz. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Visit us at www.taberindustries.com TK05/02 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
