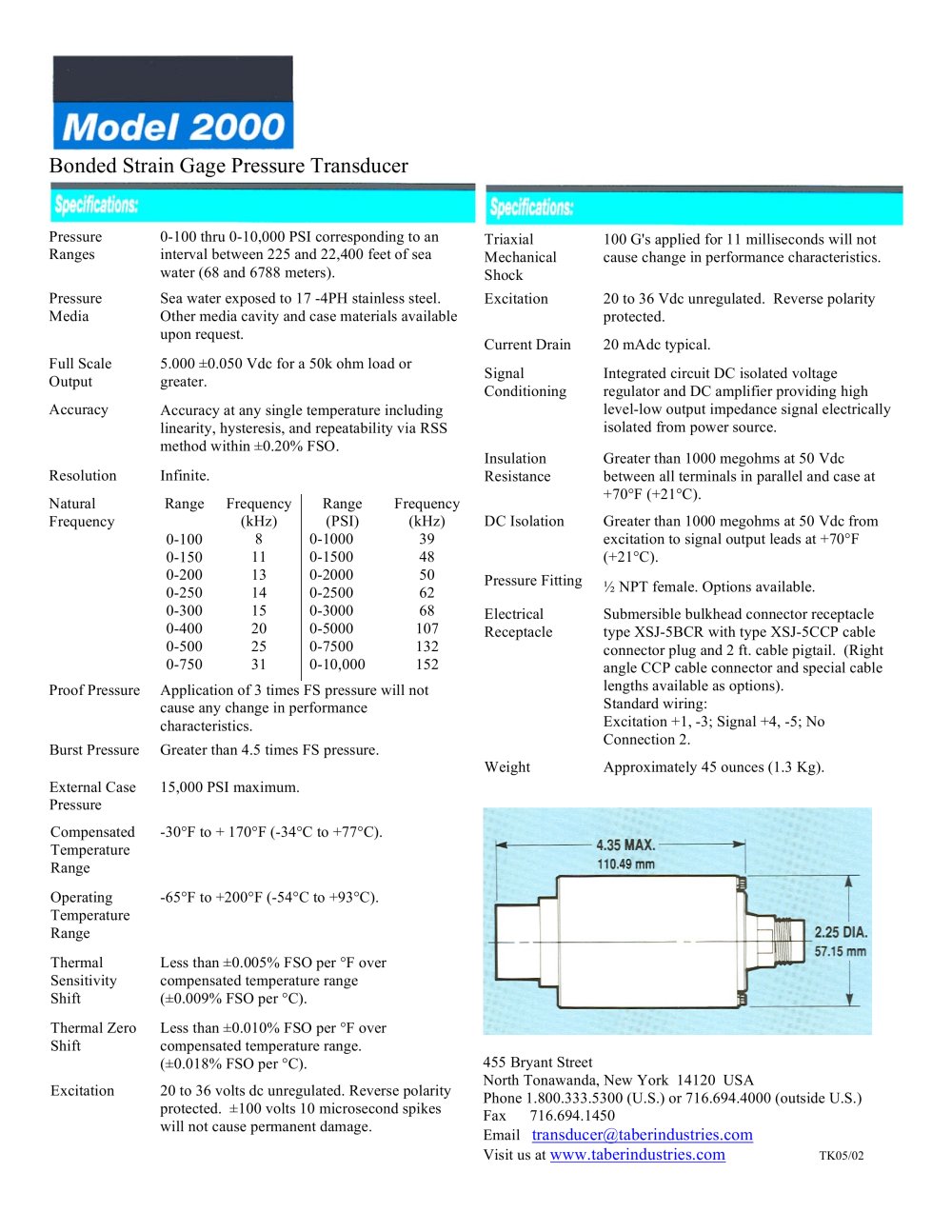

| Bonded Strain Gage Pressure Transducer | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 0-100 thru 0-10,000 PSI corresponding to an interval between 225 and 22,400 feet of sea water (68 and 6788 meters). Sea water exposed to 17 -4PH stainless steel. Other media cavity and case materials available upon request. 5.000 ±0.050 Vdc for a 50k ohm load or greater. Accuracy at any single temperature including linearity, hysteresis, and repeatability via RSS method within ±0.20% FSO. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Pressure Ranges Pressure Media Full Scale Output Accuracy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Triaxial Mechanical Shock Excitation | 100 G's applied for 11 milliseconds will not cause change in performance characteristics. 20 to 36 Vdc unregulated. Reverse polarity protected. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Current Drain 20 mAdc typical. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Signal Conditioning | Integrated circuit DC isolated voltage regulator and DC amplifier providing high level-low output impedance signal electrically isolated from power source. Greater than 1000 megohms at 50 Vdc between all terminals in parallel and case at +70°F (+21°C). Greater than 1000 megohms at 50 Vdc from excitation to signal output leads at +70°F (+21°C). V NPT female. Options available. Submersible bulkhead connector receptacle type XSJ-5BCR with type XSJ-5CCP cable connector plug and 2 ft. cable pigtail. (Right angle CCP cable connector and special cable lengths available as options). Standard wiring: Excitation +1, -3; Signal +4, -5; No Connection 2. Approximately 45 ounces (1.3 Kg). | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Insulation | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| cause any change in performance characteristics. Burst Pressure Greater than 4.5 times FS pressure. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Weight | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| External Case Pressure Compensated Temperature Range Operating Temperature Range Thermal Sensitivity Shift Thermal Zero Shift Excitation | 15,000 PSI maximum. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| -30°F to + 170°F (-34°C to +77°C). | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| -65°F to +200°F (-54°C to +93°C). | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Less than ±0.005% FSO per °F over compensated temperature range (±0.009% FSO per °C). Less than ±0.010% FSO per °F over compensated temperature range. (±0.018% FSO per °C). 20 to 36 volts dc unregulated. Reverse polarity protected. ±100 volts 10 microsecond spikes will not cause permanent damage. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 455 Bryant Street North Tonawanda, New York 14120 USA Phone 1.800.333.5300 (U.S.) or 716.694.4000 (outside U.S.) Fax 716.694.1450 Email transducer@taberindustries.com Visit us at www.taberindustries.com TK05/02 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
