Fine Cyclo - F1C-A

Calculation output flange loading

Ermittlung Belastung Abtrieb

Tab. 19

Service factor / Betriebsfaktor B_f


	load condition / Art der Belastung	Bf
	uniform load / gleichförmiger Betrieb moderate shocks / mäßige Stöße heavy shocks / schwere Stöße	1 1,0 - 1,2 1,4 - 1,6

Tab. 20

Load correction factor / Korrekturfaktor Cf


	load element / Antriebselement	^Cf
	general purpose chain / Kette	1
	machine gear or pinion / Zahnrad oder Ritzel	1,25
	timing belt / Zahnriemen	1,25
	V-Belt / Keilriemen	1,5

Aus diesen Belastungen wird eine äquivalente Radiallast „P" auf das Lager errechnet.Mit der äquivalenten Radiallast „P" und der mittleren Antriebsdrehzahl n_2m (siehe „Berechnung von T_2V") wird geprüft, ob das Abtriebslager die gewünschte Lebensdauer L_h10 erreicht.

From the above data the equivalent dynamic bearing suppliers load 'P'can be calculated.

Using the equivalent dynamic bearing load 'P' and the average output speed n_2m (see selection procedure for calculation of T_2V) check to see that the output bearing will give the required L_h10 life time.

2-¹⁰³ -T_kl

+ Y* F

P = X

^FR2 +

1 0 rçl ³P

1 0 ⁶

⁶⁰ ' ⁿ2m

^Lh10

Tab. 21

Specification of cross roller bearing suppliers / Spezifikation Kreuzrollenlager


F1C-	dk [mm]	C [N]	C0 [N]	01 [Nm/min]	^Tk max Nm
A 15	101,2	26700	25400	205	460
A 25	123	29600	31000	370	770
A 35	148,7	62300	64500	750	1350
A 45 G	210	81000	159000	3500	3350
A 65 G	279	170000	325000	7800	6700
A 75 G	340	263000	510000	15600	14400

d_k = mean bearing diameter [mm]

C = dynamic load [N]

C₀ = static load [N]

0₁ = moment stiffness [Nm/arcmin]

T_k _max = max. moment rating [Nm]

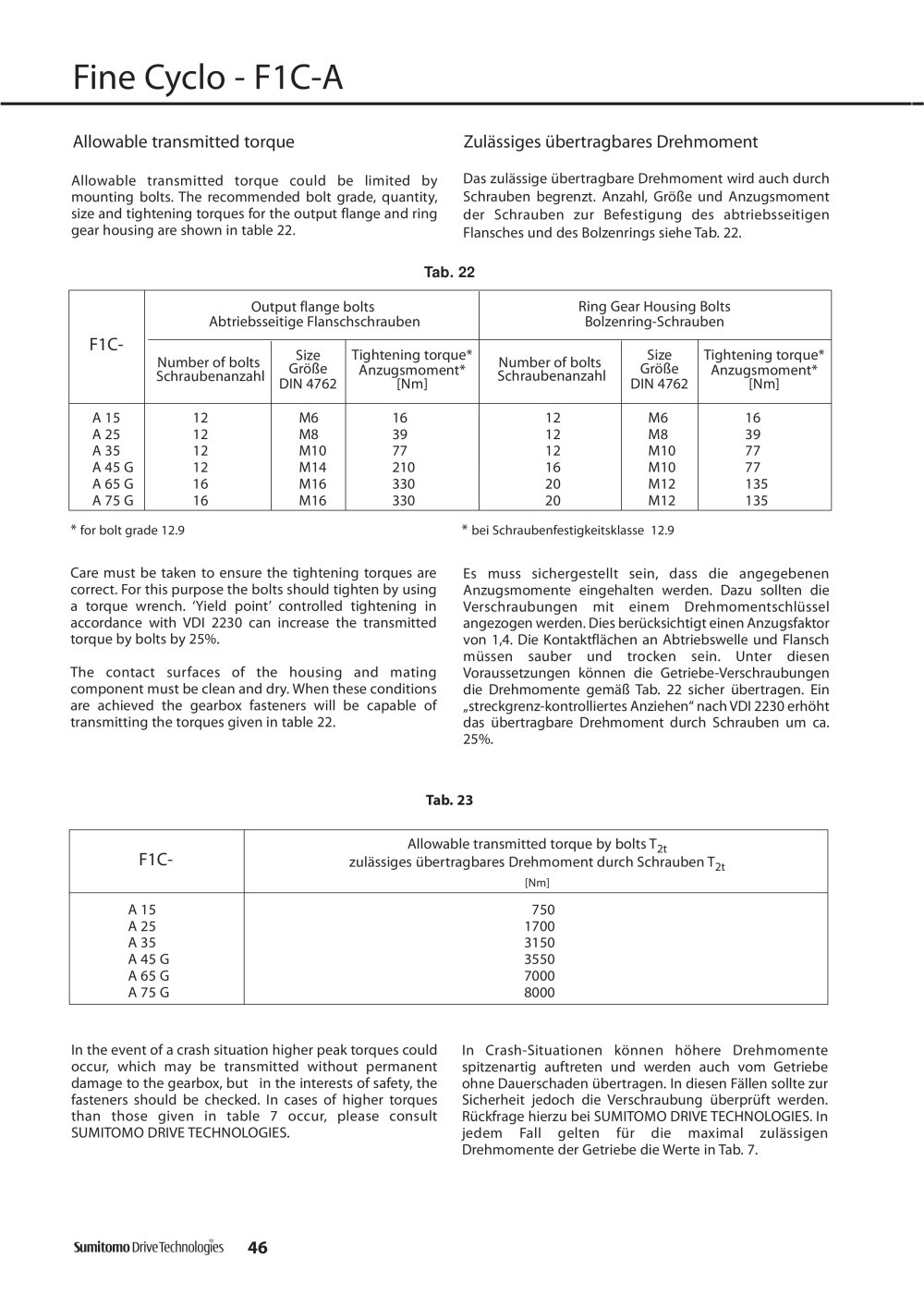

It is necessary to check the capacity of the fasteners between gearbox and machine to withstand the applied load. The strength of materials used allows the use of screws grade 12.9.

d_k = mittlerer Lagerdurchmesser [mm]

C = dynamische Tragzahl [N]

C₀ = statische Tragzahl [N]

0₁ = Steifigkeit für Kippmoment [Nm/min¹]

T_k _max = max. Kippmoment [Nm]

Es ist zu überprüfen, ob die Verschraubung zwischen Getriebe und Maschine der auftretenden Last standhält. Die Festigkeit der Werkstoffe lässt die Verwendung der Schraubenfestigkeitsklasse 12.9 zu.

45 Sumitomo DriveTechnologies
