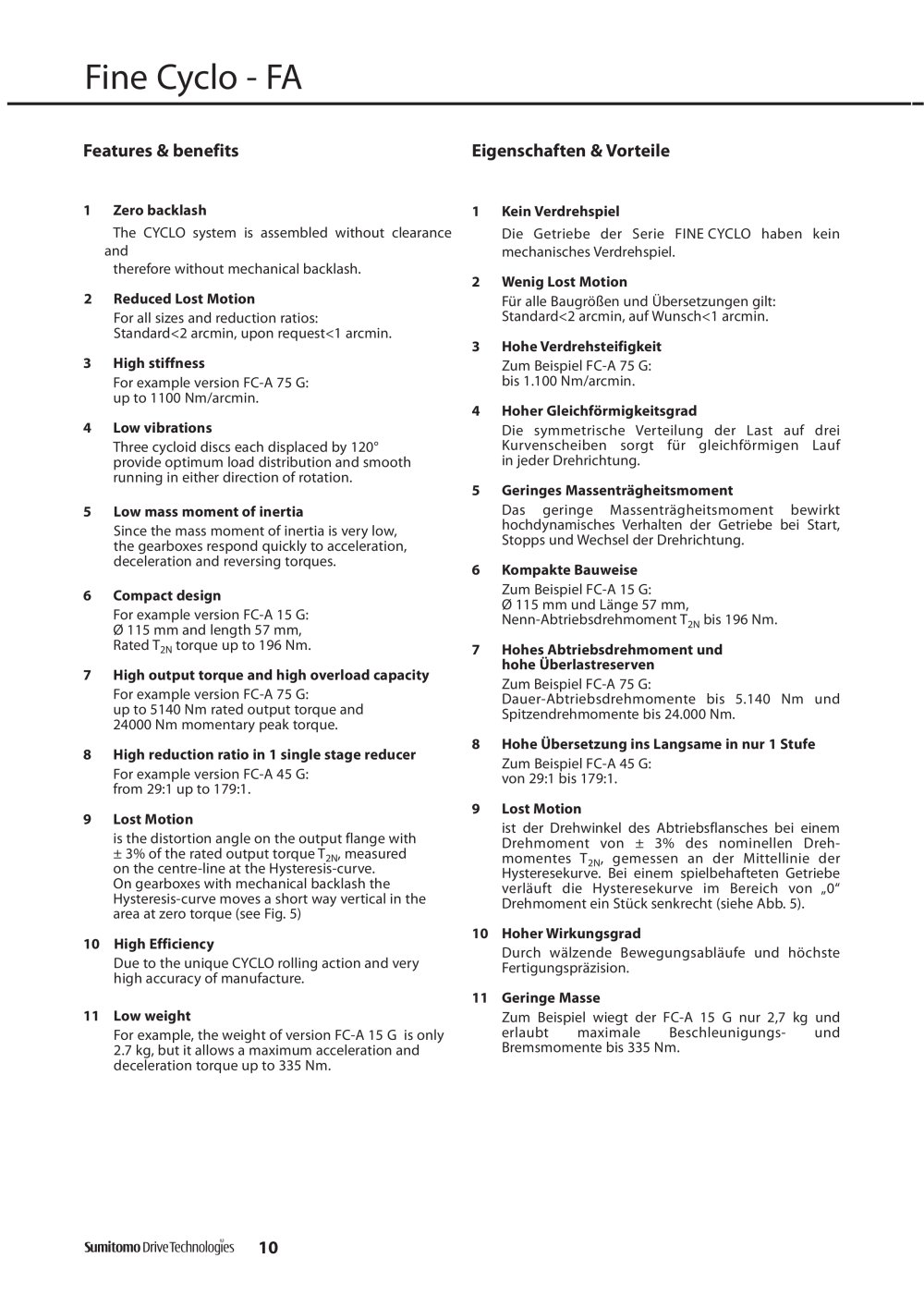

Fine Cyclo - FA

Version F3C-A with output shaft, output housing and taper roller bearings manufacturer

Version F3C-A mit Abtriebswelle, Kegelrollenlagerung und Gehäuse

• 6 Baugrößen

• Übersetzungen einstufig 29,59,89,119,179

• Nennabtriebsdrehmomente bis 5.140 Nm

• Beschleunigungsdrehmomente bis 7.610 Nm

• Antriebsdrehzahlen bis 6.150 min^-1

• LOST MOTION < 1 arcmin möglich

• Motorverbindung mittels Zwischenflansch

• Anbau von Motoren ohne Paßfeder mittels Klemmringdesign möglich

• als Option mit verzahnter Abtriebswelle

• 6 mounting sizes

• single reduction ratios 29,59,89,119,179

• bearing specifications supported output shaft

• high torsional stiffness

• rated output torque up to 5,140 Nm

• acceleration torque up to 7,610 Nm

• allowable peak torque for emergency stop up to 24,000 Nm

• input speeds up to 6,150 rpm

• Lost Motion achievable down to 1 arcmin

• motor connection via intermediate flange

• optional connection to keyless shaft using clamp ring

• optional splined output shaft available

Fig. 4

Tab. 4


F3C-
A 15 G	A 25 G	A 35 G	A 45 G	A 65 G	A 75 G
Reduction ratios / Übersetzungen
_-	29	29	29	29	29
59	59	59	59	59	59
89	89	89	89	89	89
_-	119	119	119	119	119
_-	-	-	179	179	-

Rated output torque [Nm] at n_1m		= 1500 min ¹ / Nennabtriebsdrehmoment [Nm] bei n_lm			= 1500 min ^-1
	n_1m = mean input speed / mittlere Antriebsdrehzahl
149	349	668	1390	2570	3900

preferred ratios = Vorzugsübersetzungen
