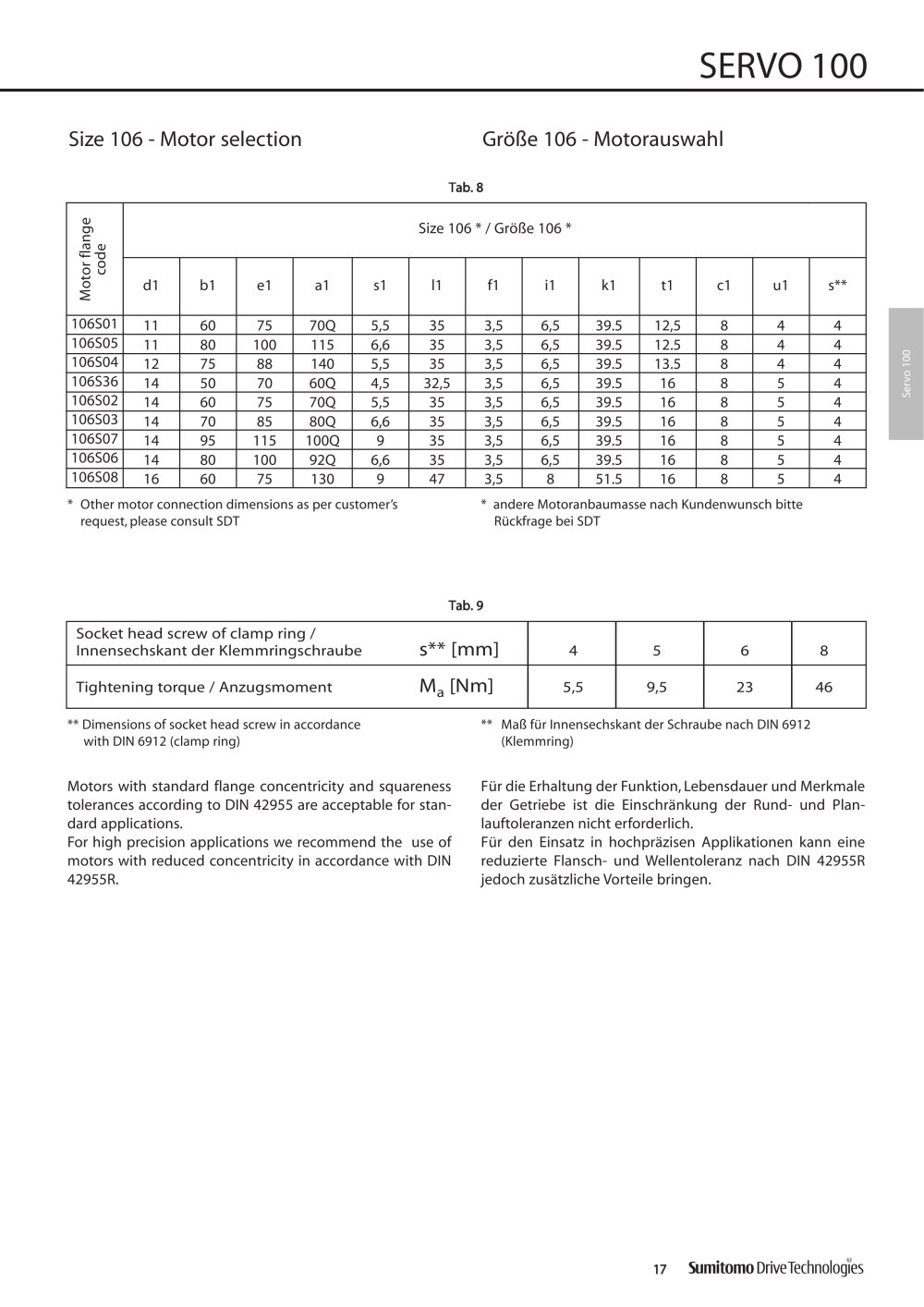

d1 b1 e1 a1 s1 l1 f1 i1 k1 t1 c1 u1 s** 106S01 11 60 75 70Q 5,5 35 3,5 6,5 39.5 12,5 8 4 4 106S05 11 80 100 115 6,6 35 3,5 6,5 39.5 12.5 8 4 4 106S04 12 75 88 140 5,5 35 3,5 6,5 39.5 13.5 8 4 4 106S36 14 50 70 60Q 4,5 32,5 3,5 6,5 39.5 16 8 5 4 106S02 14 60 75 70Q 5,5 35 3,5 6,5 39.5 16 8 5 4 106S03 14 70 85 80Q 6,6 35 3,5 6,5 39.5 16 8 5 4 106S07 14 95 115 100Q 9 35 3,5 6,5 39.5 16 8 5 4 106S06 14 80 100 92Q 6,6 35 3,5 6,5 39.5 16 8 5 4 106S08 16 60 75 130 9 47 3,5 8 51.5 16 8 5 4 Tab. 9 Tab. 8 * Other motor connection dimensions as per customer’s request, please consult SDT Motors with standard flange concentricity and squareness tolerances according to DIN 42955 are acceptable for standard applications. For high precision applications we recommend the use of motors with reduced concentricity in accordance with DIN 42955R. 17 SERVO 100 Size 106 - Motor selection Servo 100 Größe 106 - Motorauswahl * andere Motoranbaumasse nach Kundenwunsch bitte Rückfrage bei SDT Für die Erhaltung der Funktion, Lebensdauer und Merkmale der Getriebe ist die Einschränkung der Rund- und Planlauftoleranzen nicht erforderlich. Für den Einsatz in hochpräzisen Applikationen kann eine reduzierte Flansch- und Wellentoleranz nach DIN 42955R jedoch zusätzliche Vorteile bringen. Motor flange code ** Dimensions of socket head screw in accordance with DIN 6912 (clamp ring) ** Maß für Innensechskant der Schraube nach DIN 6912 (Klemmring) Tightening torque / Anzugsmoment Ma [Nm] 5,5 9,5 23 46 Socket head screw of clamp ring / Innensechskant der Klemmringschraube s** [mm] 4 5 6 8 Size 106 * / Größe 106 *
