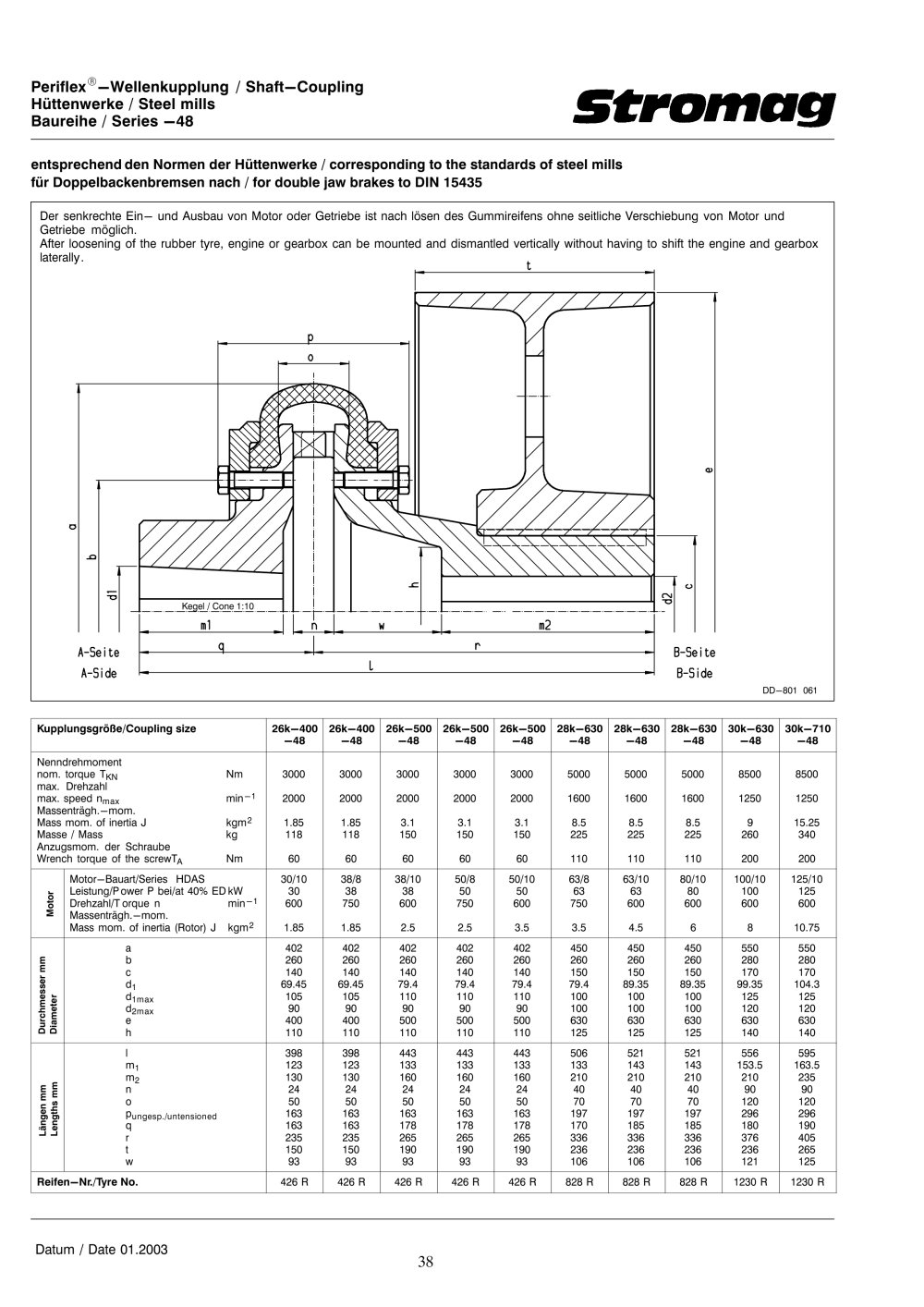

Periflex^ -Wellenkupplung / Shaft-Coupling Hüttenwerke / Steel mills Baureihe / Series —48

Stromas

entsprechend den Normen der Hüttenwerke / corresponding to the standards of steel mills für Doppelbackenbremsen nach / for double jaw brakes to DIN 15435

Der senkrechte Ein- und Ausbau von Motor oder Getriebe ist nach lösen des Gummireifens ohne seitliche Verschiebung von Motor und Getriebe möglich.

After loosening of the rubber tyre, engine or gearbox can be mounted and dismantled vertically without having to shift the engine and gearbox laterally.

DD-801 061

Kupplungsgröße/Coupling size

26k—400 —48

26k—500 26k—500 26k—500 28k—630 28k—630 28k—630 30k—630 30k—710 —48 —48 —48 —48 —48 —48 —48 —48


	Nenndrehmoment
	nom. torque Tk_n	Nm
	max. Drehzahl
	max. speed n_max	min^-1
	Massenträgh.-mom.
	Mass mom. of inertia J	kgm²
	Masse / Mass	kg
	Anzugsmom. der Schraube
	Wrench torque of the screwT_A	Nm


3000	3000	3000	3000	3000	5000	5000	5000	8500	8500
2000	2000	2000	2000	2000	1600	1600	1600	1250	1250
1.85	1.85	3.1	3.1	3.1	8.5	8.5	8.5	9	15.25
118	118	150	150	150	225	225	225	260	340
60	60	60	60	60	110	110	110	200	200
30/10	38/8	38/10	50/8	50/10	63/8	63/10	80/10	100/10	125/10
30	38	38	50	50	63	63	80	100	125
600	750	600	750	600	750	600	600	600	600
1.85	1.85	2.5	2.5	3.5	3.5	4.5	6	8	10.75
402	402	402	402	402	450	450	450	550	550
260	260	260	260	260	260	260	260	280	280
140	140	140	140	140	150	150	150	170	170
69.45	69.45	79.4	79.4	79.4	79.4	89.35	89.35	99.35	104.3
105	105	110	110	110	100	100	100	125	125
90	90	90	90	90	100	100	100	120	120
400	400	500	500	500	630	630	630	630	630
110	110	110	110	110	125	125	125	140	140
398	398	443	443	443	506	521	521	556	595
123	123	133	133	133	133	143	143	153.5	163.5
130	130	160	160	160	210	210	210	210	235
24	24	24	24	24	40	40	40	90	90
50	50	50	50	50	70	70	70	120	120
163	163	163	163	163	197	197	197	296	296
163	163	178	178	178	170	185	185	180	190
235	235	265	265	265	336	336	336	376	405
150	150	190	190	190	236	236	236	236	265
93	93	93	93	93	106	106	106	121	125
426 R	426 R	426 R	426 R	426 R	828 R	828 R	828 R	1230 R	1230 R

Motor-Bauart/Series HDAS

Leistung/Power P bei/at 40% ED kW

Drehzahl/T orque n min^-1

Massenträgh.-mom.

Mass mom. of inertia (Rotor) J kgm²

o o

^d1

^d1max ^d2max

e h

^m1

m₂

^pungesp./untensioned

r t

£ £

at at

£ u

□

o £

□

II 3 3

Reifen—Nr./Tyre No.

Datum / Date 01.2003
