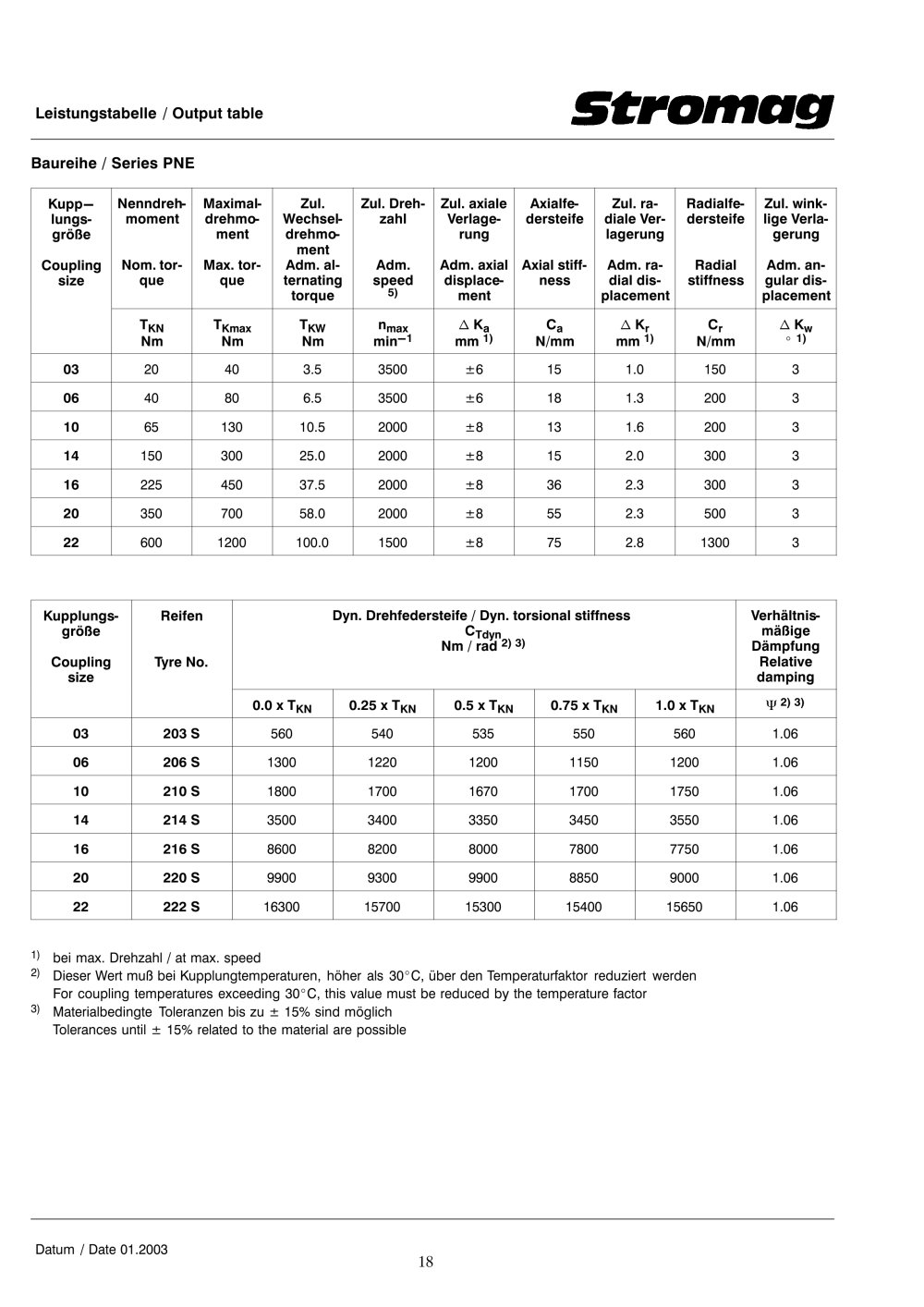

Leistungstabelle / Output table

Baureihe / Series PNE


Kupplungs-größe Coupling size	Nenndrehmoment Nom. torque	Maximal-drehmoment Max. torque	Zul. Wechseldrehmoment Adm. alternating torque	Zul. Drehzahl Adm. speed 5)	Zul. axiale Verlagerung Adm. axial displacement	Axialfedersteife Axial stiffness	Zul. radiale Verlagerung Adm. radial displacement	Radialfedersteife Radial stiffness	Zul. winklige Verlagerung Adm. angular displacement
Kupplungs-größe Coupling size	^TKN Nm	^Kmax Nm	^TKW Nm	ⁿmax min^-1	AKa mm ¹⁾	Ca N/mm	A K_rmm ¹⁾	Cr N/mm	AKw ° 1)
03	20	40	3.5	3500	±6	15	1.0	150	3
06	40	80	6.5	3500	±6	18	1.3	200	3
10	65	130	10.5	2000	±8	13	1.6	200	3
14	150	300	25.0	2000	±8	15	2.0	300	3
16	225	450	37.5	2000	±8	36	2.3	300	3
20	350	700	58.0	2000	±8	55	2.3	500	3
22	600	1200	100.0	1500	±8	75	2.8	1300	3


Kupplungsgroße Coupling size	Reifen Tyre No.	Dyn. Drehfedersteife / Dyn. torsional stiffness ^CTdyn Nm / rad ²⁾ ³⁾					Verhältnismäßige Dämpfung Relative damping
Kupplungsgroße Coupling size	Reifen Tyre No.	0.0xTkn	0.25 x Tkn	0.5 x Tkn	0.75 x Tkn	1.0xTkn
03	203 S	560	540	535	550	560	1.06
06	206S	1300	1220	1200	1150	1200	1.06
10	210S	1800	1700	1670	1700	1750	1.06
14	214 S	3500	3400	3350	3450	3550	1.06
16	216S	8600	8200	8000	7800	7750	1.06
20	220S	9900	9300	9900	8850	9000	1.06
22	222 S	16300	15700	15300	15400	15650	1.06

¹) bei max. Drehzahl / at max. speed

²) Dieser Wert muß bei Kupplungtemperaturen, höher als 30°C, über den Temperaturfaktor reduziert werden For coupling temperatures exceeding 30°C, this value must be reduced by the temperature factor

³⁾ Materialbedingte Toleranzen bis zu ± 15% sind möglich Tolerances until ± 15% related to the material are possible

Datum / Date 01.2003
