Die Stromag GE-Kupplung ist mit einer Durchdrehsicherung lieferbar. Bei Bruch der elastischen Elemente ist eine dreh­starre und spielbehaftete Verbindung der An- und Abtriebs­seite durch ineinandergreifende Klauen realisiert. Ein zeitlich eingeschränkter Notbetrieb mit begrenztem Drehmoment ist möglich. Die dabei zulässigen Drehmomente und Drehzahlen sind durch eine Drehschwingungsberechnung mit drehstarrer Übertragung gesondert zu berechnen. Durchdrehsicherungen werden von einigen Klassifikationsge­sellschaften für Schiffshauptantriebe vorgeschrieben.

The Stromag GE-coupling can be supplied with an emer­gency operation device (i.e. safety device against spinning). With rupture of the flexible elements, a torsionally stiff con­nexion with free play between the input and output sides is achieved by meshing claws. A time-limited emergency op­eration with limited torque is possible. The admissible torque and speed ratings have to be calculated separately by a tor­sional vibration caculation with torsionally stiff transmission. For marine main drives, some classification societies require the use of emergency operation devices.

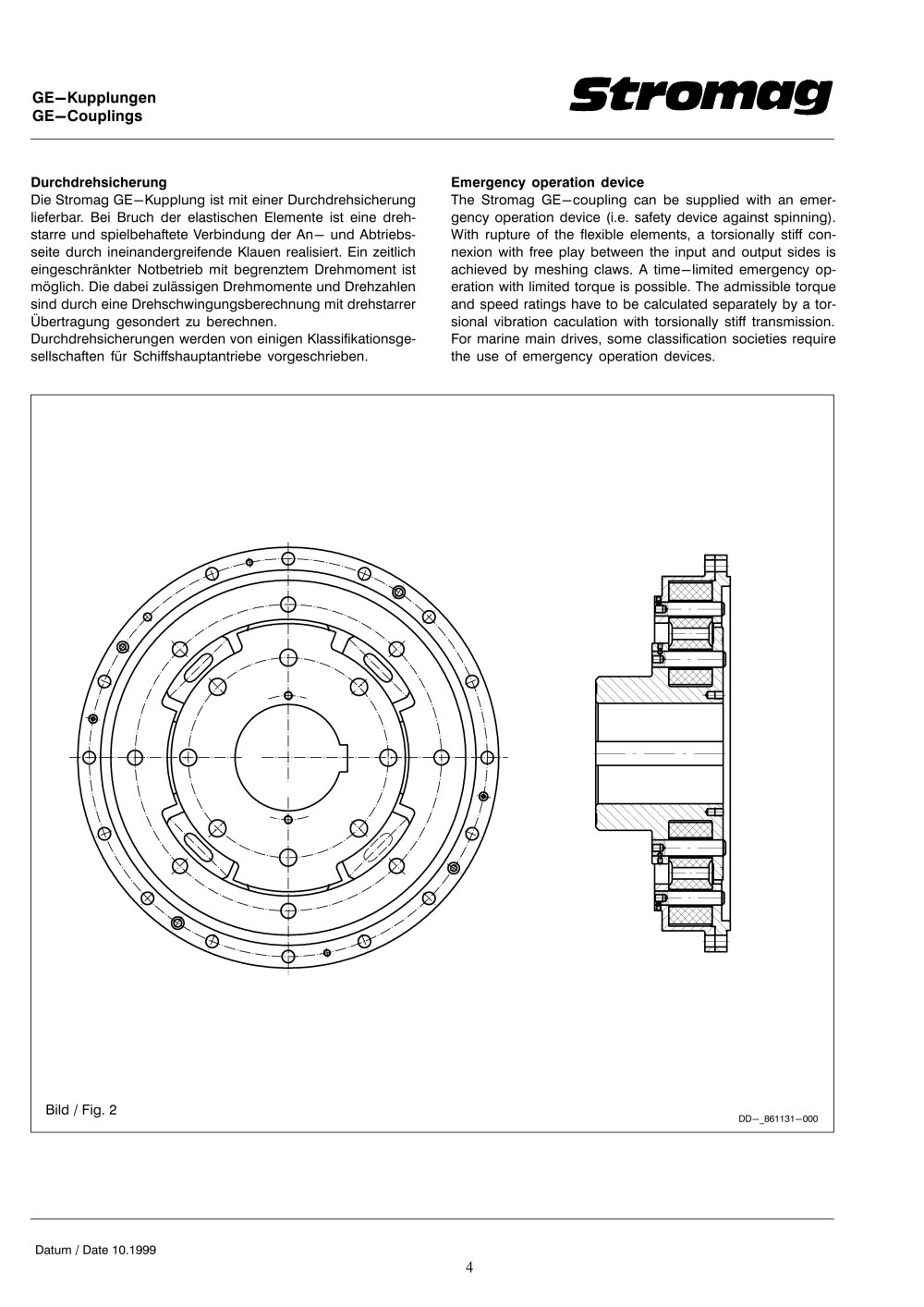

Bild / Fig. 2

^a DD-_861131-000

Datum / Date 10.1999

4
