Die Stromag GE-Kupplung ist eine hochelastische Kupp­lung, für hohe übertragbare Drehmomente bei besonders kompakter Bauweise und günstigem Gewicht, geeignet für dieselmotorische und elektrische Antriebe. Die Baureihe erstreckt sich über einen Nenndrehmomenten-bereich von 2000 bis 270000 Nm. Sondergrößen bis zu 450000 Nm sind möglich.

Die Stromag GE-Kupplung ermöglicht die einfache Verbin­dung eines Flansches, z.B. Schwungrad, mit einer zylindri­schen Welle. Das Drehmoment wird von der Antriebsseite über sternförmig angeordnete Einzelelemente auf die Ab­triebsseite übertragen. Die einzelnen Elemente sind radial ein- und ausbaubar, ohne daß die vohandene Maschine ver­schoben werden muß, Bild 1.

The Stromag GE-Coupling is a highly-flexible coupling; its special advantages are the transmission of high torques, the compact construction and the low weight, suitable for die­sel-engine and electric drives.

The nominal torque range of this series is 2000 to 270000 Nm.

Special designs up to 450000 Nm are also available.

The Stromag GE-coupling allows the simple connection of a flange, e.g. flywheel; with a cyl. shaft. The torque is trans­mitted from the input side to the output side passing the ra­dially arranged single elements. The single elements can be mounted and dismantled radially without having to shift the existing machine, see fig. 1.

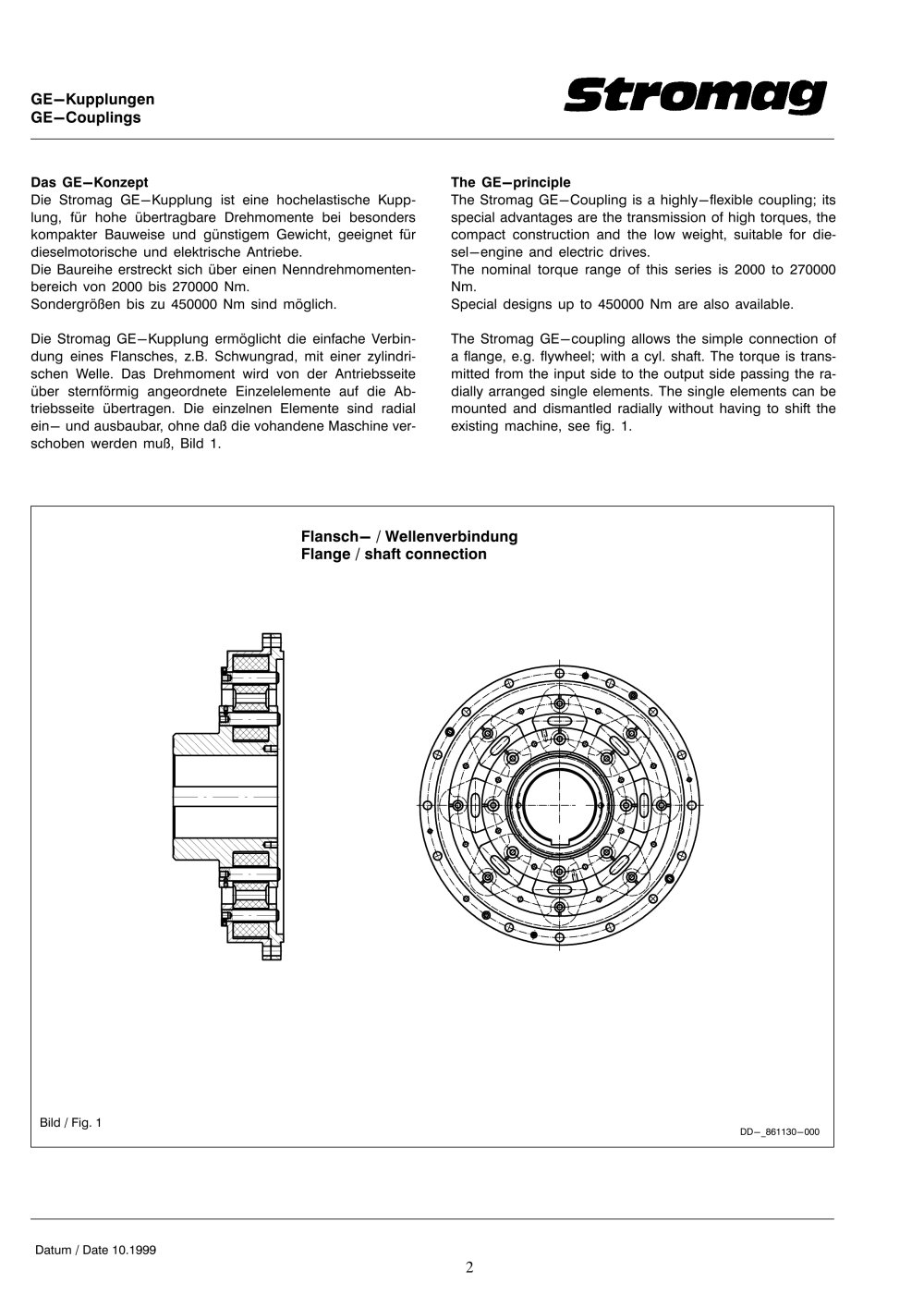

Bild / Fig. 1

DD-_861130-000

Datum / Date 10.1999
