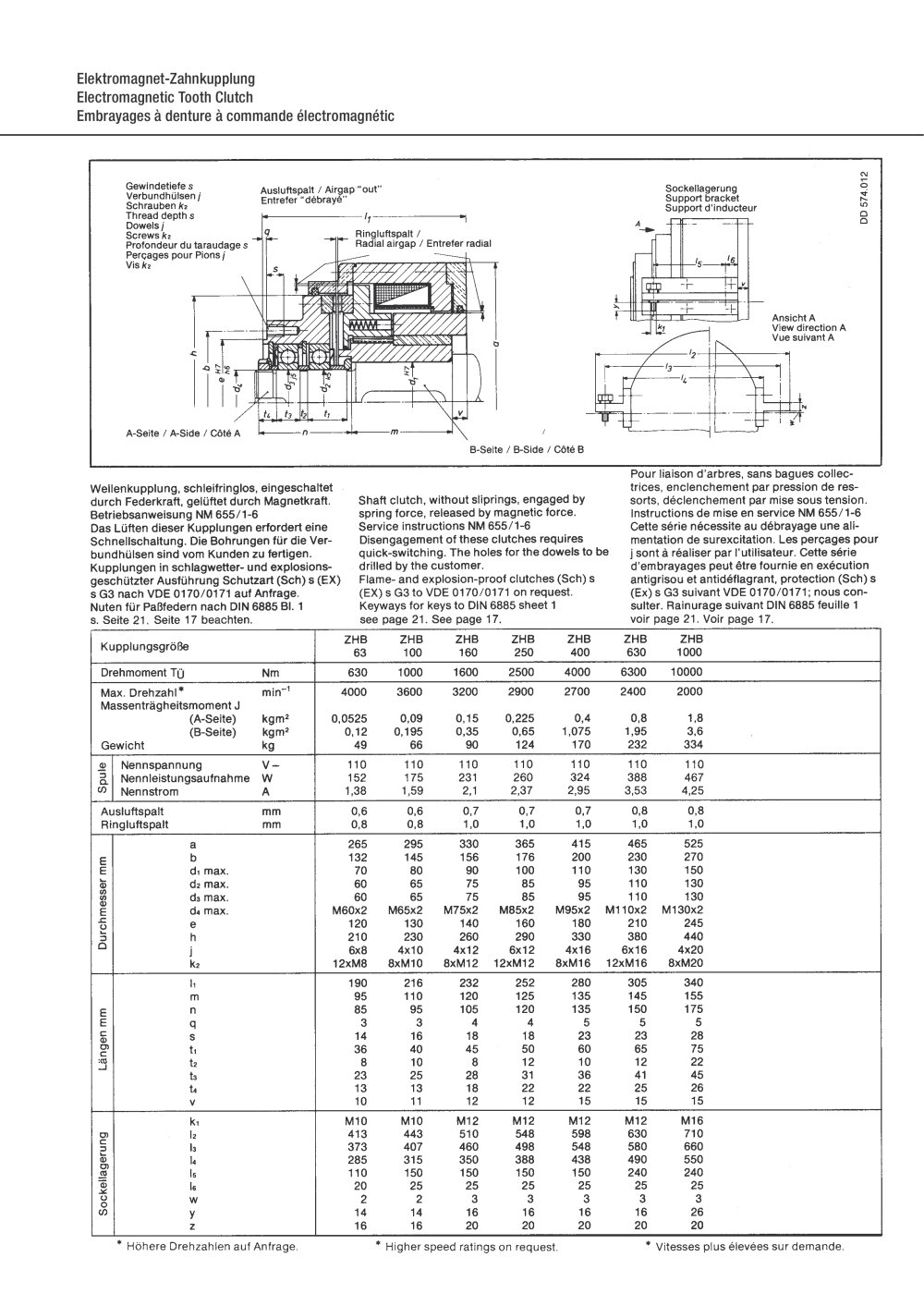

Elektromagnet-Zahnkupplung Electromagnetic Tooth Clutch Embrayages à denture à commande electromagnetic

Gewindetiefe s Verbundhülsen ; Schrauben ki Thread depth s Dowels / Screws ki

Profondeur du taraudage s Perçages pour Pions / Vis ki

Sockellagerung Support bracket Support d'inducteur

Ausluftspalt / Airgap "out" Entrefer "débrayé"

Q Q

Ringluftspalt /

Radial airgap / Entrefer radial

Ansicht A View direction A Vue suivant A

A-Seite / A-Side / Côté A

B-Seite / B-Side / Côté B

Pour liaison d'arbres, sans bagues collectrices, enclenchement par pression de ressorts, déclenchement par mise sous tension. Instructions de mise en service NM 655/1-6 Cette série nécessite au débrayage une alimentation de surexcitation. Les perçages pour j sont à réaliser par l'utilisateur. Cette série d'embrayages peut être fournie en exécution antigrisou et antidéflagrant, protection (Sch) s (Ex) s G3 suivant VDE 0170/0171 ; nous consulter. Rainurage suivant DIN 6885 feuille 1 voir page 21. Voir page 17.

Weilenkupplung, schleifringlos, eingeschaltet durch Federkraft, gelüftet durch Magnetkraft. Betriebsanweisung NM 655/1-6 Das Lüften dieser Kupplungen erfordert eine Schnellschaltung. Die Bohrungen für die Verbundhülsen sind vom Kunden zu fertigen. Kupplungen in Schlagwetter- und explosionsgeschützter Ausführung Schutzart (Sch) s (EX) s G3 nach VDE 0170/0171 auf Anfrage. Nuten für Paßfedern nach DIN 6885 Bl. 1 s. Seite 21. Seite 17 beachten.

Shaft clutch, without sliprings, engaged by spring force, released by magnetic force. Service instructions NM 655/1-6 Disengagement of these clutches requires quick-switching. The holes for the dowels to be drilled by the customer. Flame- and explosion-proof clutches (Sch) s (EX)sG3to VDE 0170/0171 on request. Keyways for keys to DIN 6885 sheet 1 see page 21. See page 17.


			ZHB	ZHB	ZHB	ZHB	ZHB	ZHB	ZHB
Kupplungsgrolie			63	100	160	250	400	630	1000
Drehmoment TQ		Nm	630	1000	1600	2500	4000	6300	10000
Max. Drehzahl*		min^-1	4000	3600	3200	2900	2700	2400	2000
Massenträgheitsmoment J
	(A-Seite)	kgm²	0,0525	0,09	0,15	0,225	0,4	0,8	1,8
	(B-Seite)	kgm²	0,12	0,195	0,35	0,65	1,075	1,95	3,6
Gewicht		kg	49	66	90	124	170	232	334
a>	Nennspannung	V-	110	110	110	110	110	110	110
nu	Nennleistungsaufnahme	W	152	175	231	260	324	388	467
W	Nennstrom	A	1,38	1,59	2,1	2,37	2,95	3,53	4,25
Ausluftspalt		mm	0,6	0,6	0,7	0,7	0,7	0,8	0,8
Ringluftspalt		mm	0,8	0,8	1,0	1,0	1,0	1,0	1,0
	a		265	295	330	365	415	465	525
E	er		132	145	156	176	200	230	270
E	di max.		70	80	90	100	110	130	150
6r	d2 max.		60	65	75	85	95	110	130
ÌSS	d3 max.		60	65	75	85	95	110	130
E	d4 max.		M60x2	M65X2	M75x2	M85x2	M95x2	M110x2	M130X2
eh	e		120	130	140	160	180	210	245
ur	h		210	230	260	290	330	380	440
a	i		6x8	4x10	4x12	6x12	4x16	6x16	4x20
	k₂		12xM8	8xM10	8xM12	12xM12	8xM16	12xM16	8xM20
	Ii		190	216	232	252	280	305	340
	m		95	110	120	125	135	145	155
E	n		85	95	105	120	135	150	175
E	q		3	3	4	4	5	5	5
en	s		14	16	18	18	23	23	28
o> c	t,		36	40	45	50	60	65	75
:B _J	t2		CO	10	CO	12	10	12	22
	t3		23	25	28	31	36	41	45
	U		13	13	18	22	22	25	26
	V		10	11	12	12	15	15	Ol
	ki		M10	M10	M12	M12	M12	M12	M16
	l2		413	443	510	548	598	630	710
un	h		373	407	460	498	548	580	660
	U		285	315	350	388	438	490	550
a>	U		110	150	150	150	150	240	240
"5	k		20	25	25	25	25	25	25
u o	w		2	2	3	3	3	3	3
CO	y		14	14	16	16	16	16	26
	z		16	16	20	20	20	20	20

Höhere Drehzahlen auf Anfrage.

Vitesses plus élevées sur demande.

Higher speed ratings on request.
