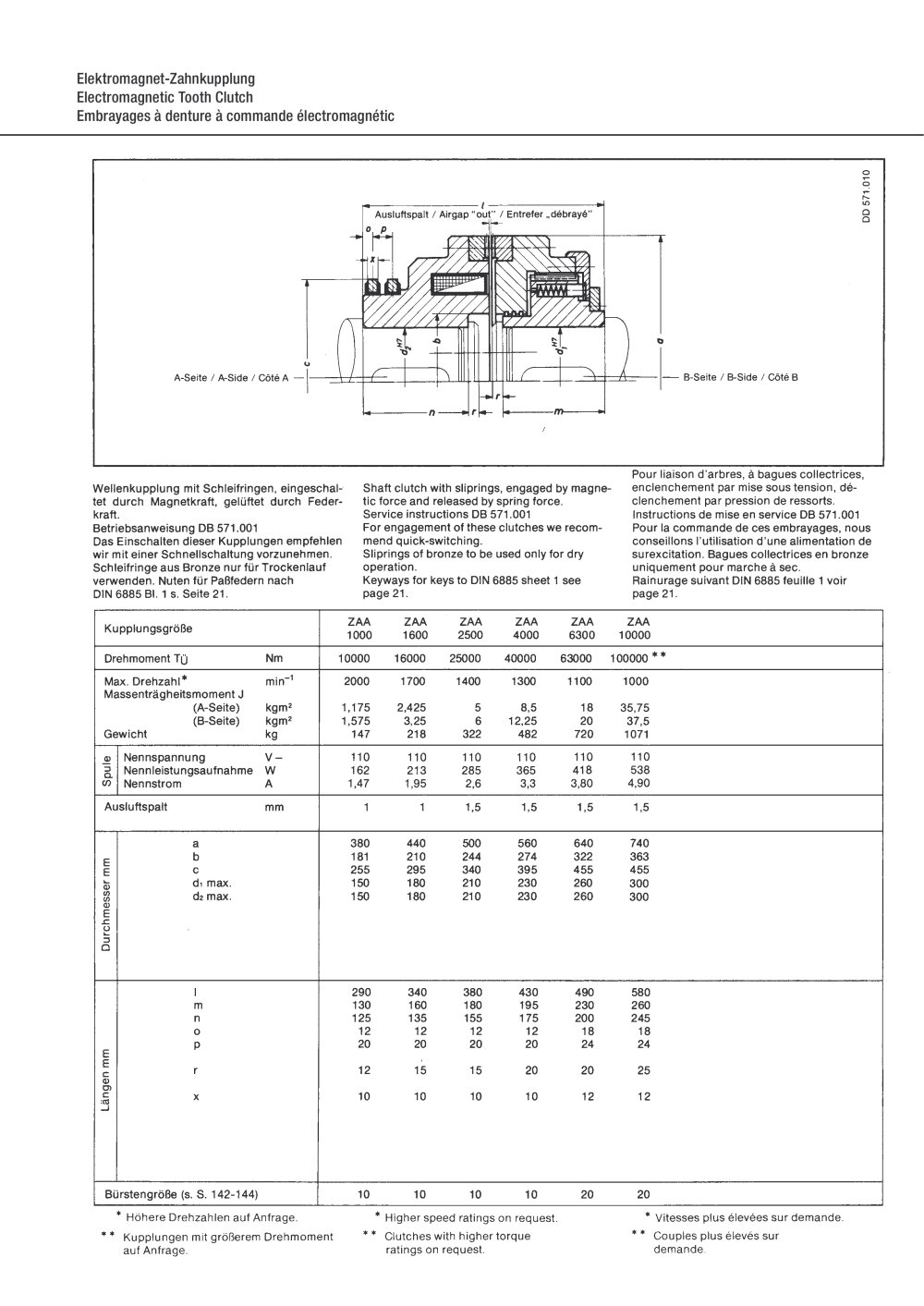

| Elektromagnet-Zahnkupplung Electromagnetic Tooth Clutch Embrayages à denture à commande electromagnetic | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| □ □ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ausluftspalt / Airgap "out" / Entrefer ..débrayé" H | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B-Seite / B-Side / Côté В | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A-Seite / A-Side / Côté A | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Pour liaison d'arbres, à bagues collectrices, enclenchement par mise sous tension, déclenchement par pression de ressorts. Instructions de mise en service DB 571.001 Pour la commande de ces embrayages, nous conseillons l'utilisation d'une alimentation de surexcitation. Bagues collectrices en bronze uniquement pour marche à sec. Rainurage suivant DIN 6885 feuille 1 voir page 21. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Shaft clutch with sliprings, engaged by magnetic force and released by spring force. Service instructions DB 571.001 For engagement of these clutches we recommend quick-switching. Sliprings of bronze to be used only for dry operation. Key ways for keys to DIN 6885 sheet 1 see page 21. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Wellenkupplung mit Schleifringen, eingeschaltet durch Magnetkraft, gelüftet durch Federkraft. Betriebsanweisung DB 571.001 Das Einschalten dieser Kupplungen empfehlen wir mit einer Schnellschaltung vorzunehmen. Schleifringe aus Bronze nur für Trockenlauf verwenden. Nuten für Paßfedern nach DIN 6885 Bl. 1 s. Seite 21. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
