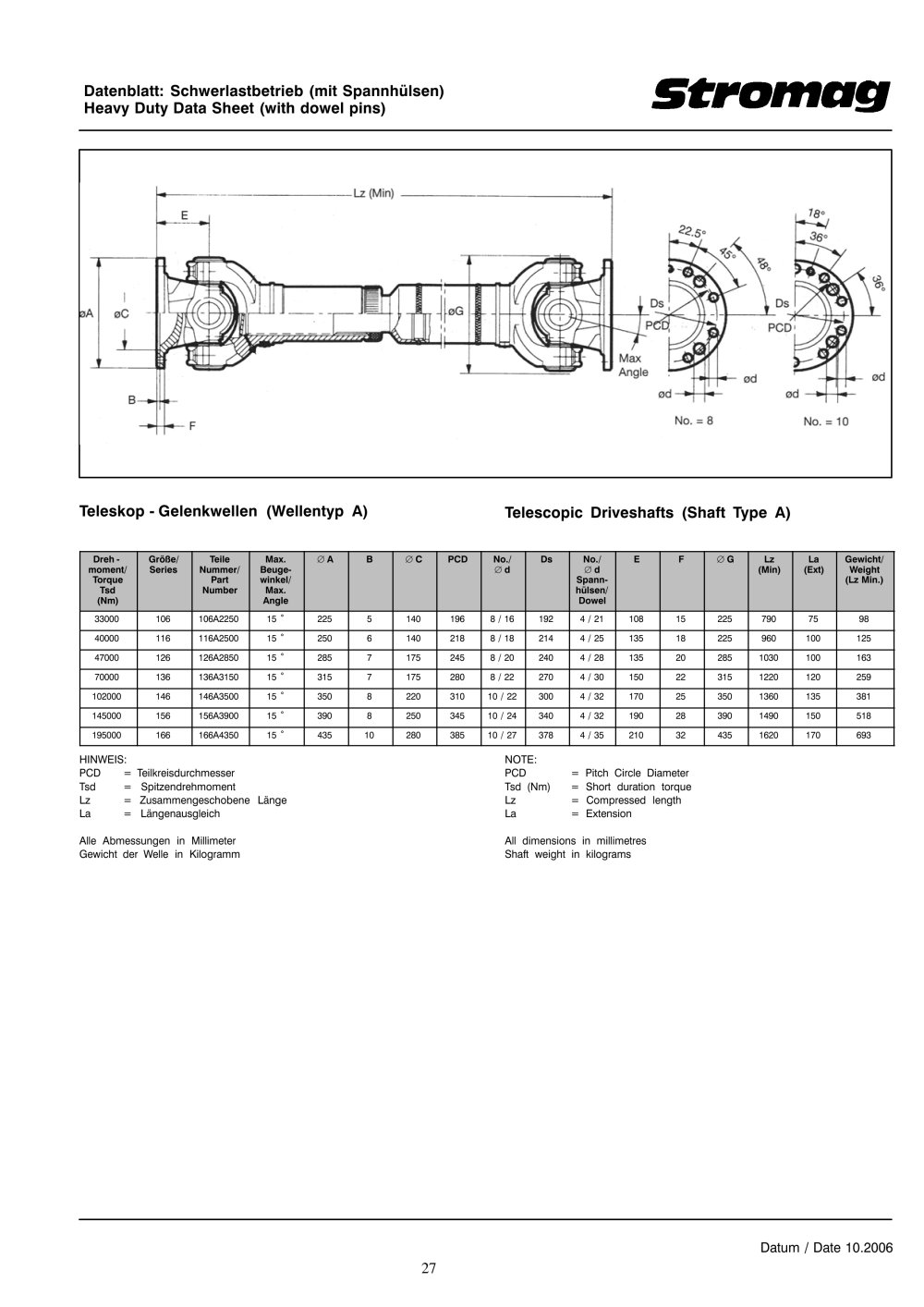

Datenblatt: Schwerlastbetrieb (mit Spannhülsen)Heavy Duty Data Sheet (with dowel pins) Teleskop − Gelenkwellen (Wellentyp A)Telescopic Driveshafts (Shaft Type A)

Dreh − Größe/Series TeileNummer/PartNumber Max.Beuge A B C PCD No./ Ds No./ E F G Lz(Min) La(Ext) Gewicht/Weight(Lz Min.) moment/TorqueTsd(Nm) − d dSpann winkel/Max.Angle − hülsen/Dowel 33000 106 106 A 2250 15 ° 225 5 140 196 8 / 16 192 4 / 21 108 15 225 790 75 98 40000 116 116 A 2500 15 ° 250 6 140 218 8 / 18 214 4 / 25 135 18 225 960 100 125 47000 126 126 A 2850 15 ° 285 7 175 245 8 / 20 240 4 / 28 135 20 285 1030 100 163 70000 136 136 A 3150 15 ° 315 7 175 280 8 / 22 270 4 / 30 150 22 315 1220 120 259 102000 146 146 A 3500 15 ° 350 8 220 310 10 / 22 300 4 / 32 170 25 350 1360 135 381 145000 156 156 A 3900 15 ° 390 8 250 345 10 / 24 340 4 / 32 190 28 390 1490 150 518 195000 166 166 A 4350 15 ° 435 10 280 385 10 / 27 378 4 / 35 210 32 435 1620 170 693

HIN W EI S : NO T E: PCD= Te i lkre i sdurchmesserTsd= PCD= P i tch C i rcle D i ameterTsd Sp i t z endrehmoment ( N m)= Short durat i on torque Lz = Zusammengeschobene L änge Lz = Compressed length L a = L ängenausgle i ch L a= Ex tens i on A lle A bmessungen i n M i ll i meterGew A ll d i mens i ons i n m i ll i metresSha i cht der Welle i n Ki logramm f t we i ght i n k i lograms

Datum / Date 10 . 2006

27
