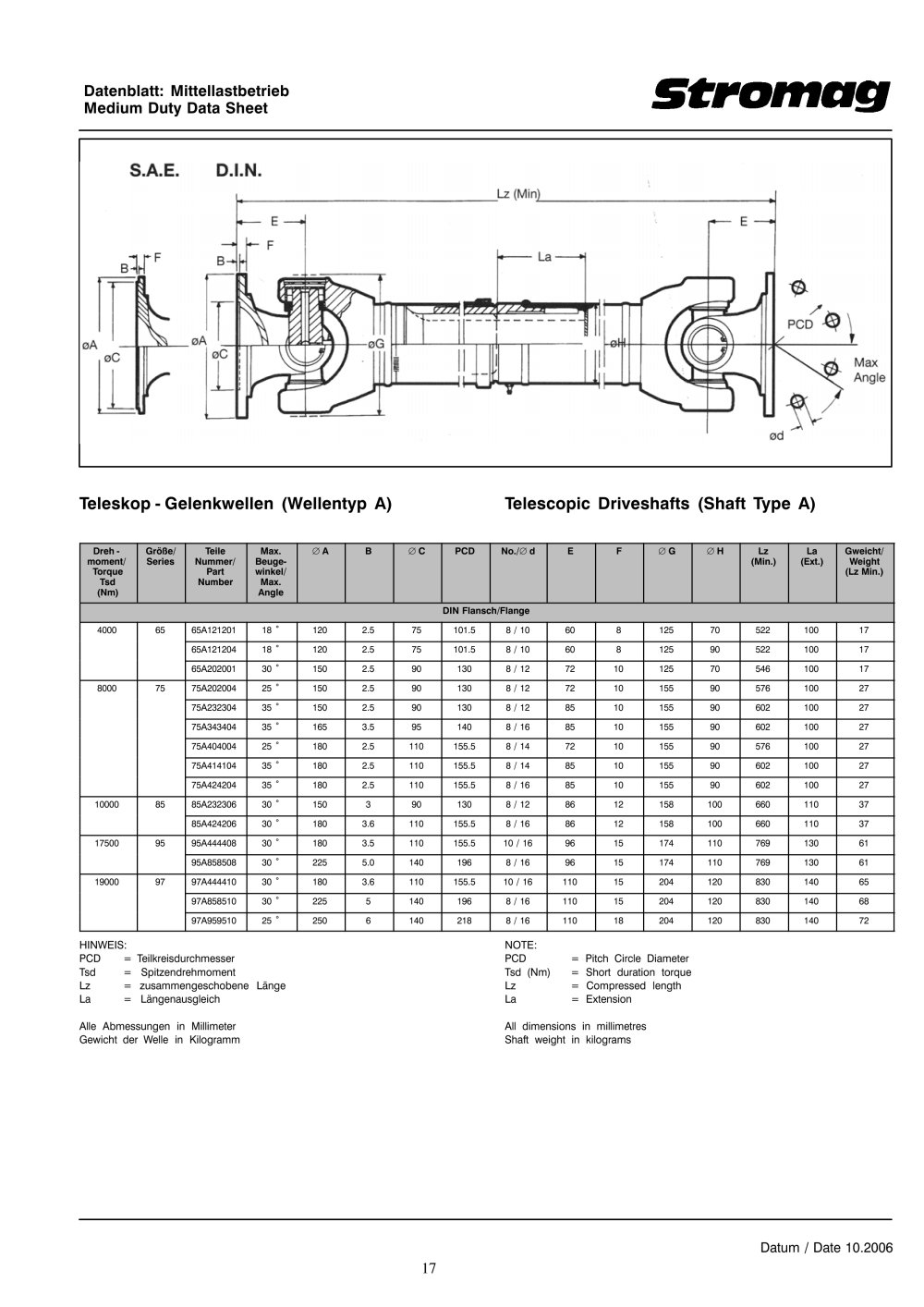

Datenblatt: MittellastbetriebMedium Duty Data Sheet

Driveshaft - 6272 Teleskop − Gelenkwellen (Wellentyp A)Telescopic Driveshafts (Shaft Type A)

Dreh − Größe/Series TeileNummer/PartNumber Max.Beuge A B C PCD No./ d E F G H Lz(Min.) La(Ext.) Gweicht/Weight(Lz Min.) moment/ TorqueTsd(Nm) − winkel/Max.Angle DIN Flansch/Flange 4000 65 65 A 121201 18 ° 120 2 . 5 75 101 . 5 8 / 10 60 8 125 70 522 100 17 65 A 121204 18 ° 120 2 . 5 75 101 . 5 8 / 10 60 8 125 90 522 100 17 65 A 202001 30 ° 150 2 . 5 90 130 8 / 12 72 10 125 70 546 100 17 8000 75 75 A 202004 25 ° 150 2 . 5 90 130 8 / 12 72 10 155 90 576 100 27 75 A 232304 35 ° 150 2 . 5 90 130 8 / 12 85 10 155 90 602 100 27 75 A 343404 35 ° 165 3 . 5 95 140 8 / 16 85 10 155 90 602 100 27 75 A 404004 25 ° 180 2 . 5 110 155 . 5 8 / 14 72 10 155 90 576 100 27 75 A 414104 35 ° 180 2 . 5 110 155 . 5 8 / 14 85 10 155 90 602 100 27 75 A 424204 35 ° 180 2 . 5 110 155 . 5 8 / 16 85 10 155 90 602 100 27 10000 85 85 A 232306 30 ° 150 3 90 130 8 / 12 86 12 158 100 660 110 37 85 A 424206 30 ° 180 3 . 6 110 155 . 5 8 / 16 86 12 158 100 660 110 37 17500 95 95 A 444408 30 ° 180 3 . 5 110 155 . 5 10 / 16 96 15 174 110 769 130 61 95 A 858508 30 ° 225 5 . 140 196 8 / 16 96 15 174 110 769 130 61 19000 97 97 A 444410 30 ° 180 3 . 6 110 155 . 5 10 / 16 110 15 204 120 830 140 65 97 A 858510 30 ° 225 5 140 196 8 / 16 110 15 204 120 830 140 68 97 A 959510 25 ° 250 6 140 218 8 / 16 110 18 204 120 830 140 72

HIN W EI S : NO T E: PCD= Te i lkre i sdurchmesserTsd= PCD= P i tch C i rcle D i ameterTsd Sp i t z endrehmoment ( N m)= Short durat i on torque Lz = z usammengeschobene L änge Lz = Compressed length L a= L ängenausgle i ch L a= Ex tens i on A lle A bmessungen i n M i ll i meterGew A ll d i mens i ons i n m i ll i metresSha i cht der Welle i n Ki logramm f t we i ght i n k i lograms

Datum / Date 10 . 2006

17
