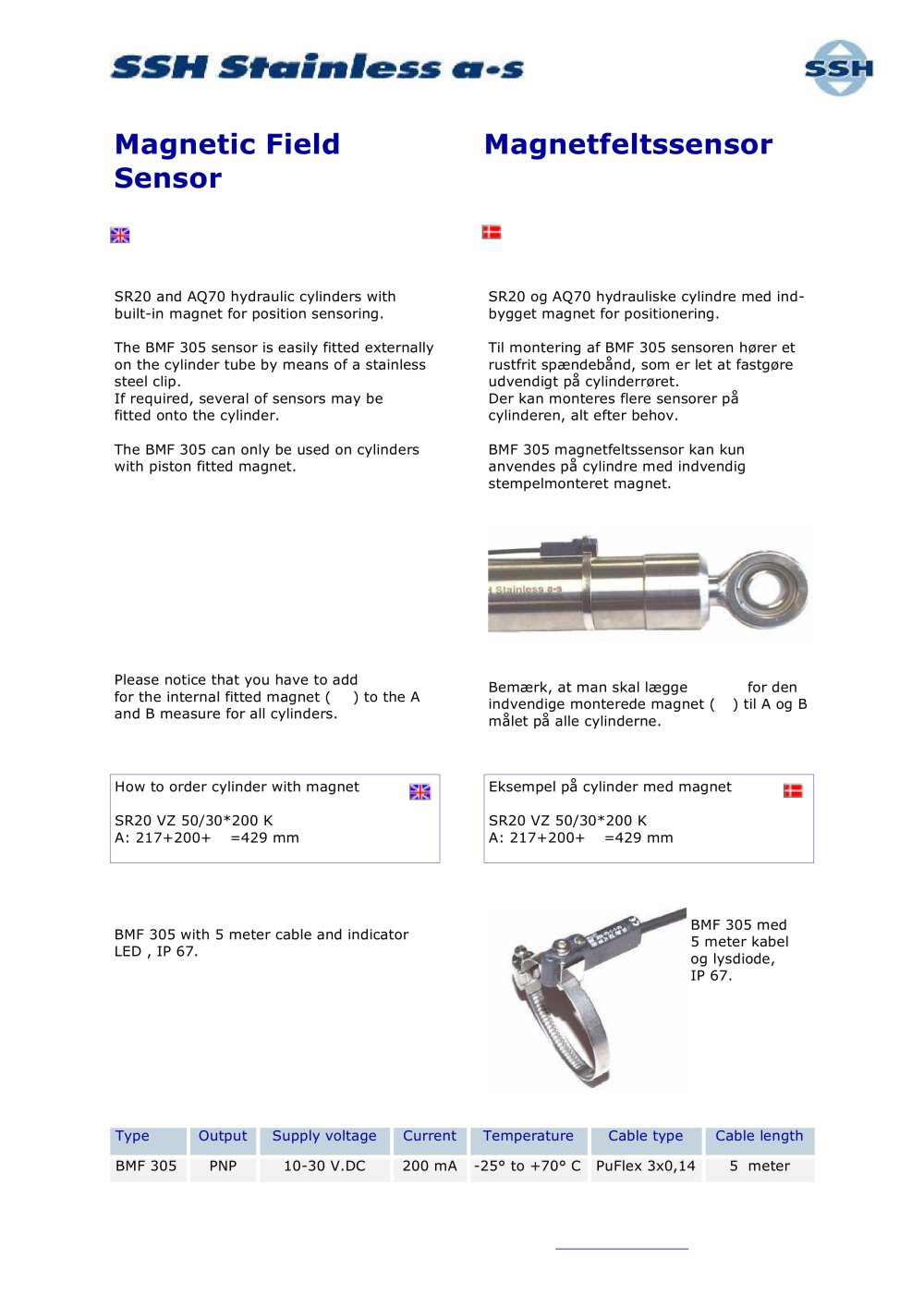

| SSM Sfwiíftf^ss Magnetic Field Magnetfeltssensor Sensor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Cylinder with internal, piston fitted magnet | Cylinder med indvendigt monteret magnet | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| The BMF 305 sensor is easily fitted externally on the cylinder tube by means of a stainless steel clip. If required, several of sensors may be fitted onto the cylinder. The BMF 305 can only be used on cylinders with piston fitted magnet. | SR20 og AQ70 hydrauliske cylindre med ind-bygget magnet for positionering. Til montering af BMF 305 sensoren horer et rustfrit spasndeband, som er let at fastgore udvendigt pa cylinderroret. Der kan monteres flere sensorer pa cylinderen, alt efter behov. BMF 305 magnetfeltssensor kan kun anvendes pa cylindre med indvendig stempelmonteret magnet. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Please notice that you have to add 12mm for the internal fitted magnet ( M)to the A and B measure for all cylinders. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Bemœrk, at man skal lœgge 12mm for den indvendige monterede magnet ( M)til A og B malet pa alle cylinderne. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| How to order cylinder with magnet SR20 VZ 50/30*200 K M A: 217+200+12=429 mm | Eksempel pa cylinder med magnet SR20 VZ 50/30*200 K M A: 217+200+12=429 mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| I agnet sensor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IVtognetic Field Sensor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BMF 305 med 5 meter kabel og lysdiode, IP 67. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BMF 305 with 5 meter cable and indicator LED , IP 67. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SSH Stainless a.s * DK-5700 Svendborg * Tel. +45 6221 8531 * Mail ssh@ssh-stainless.dk * www.ssh-stainless.dk 4.1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
