Maximum Energy ConstantTorque Springs

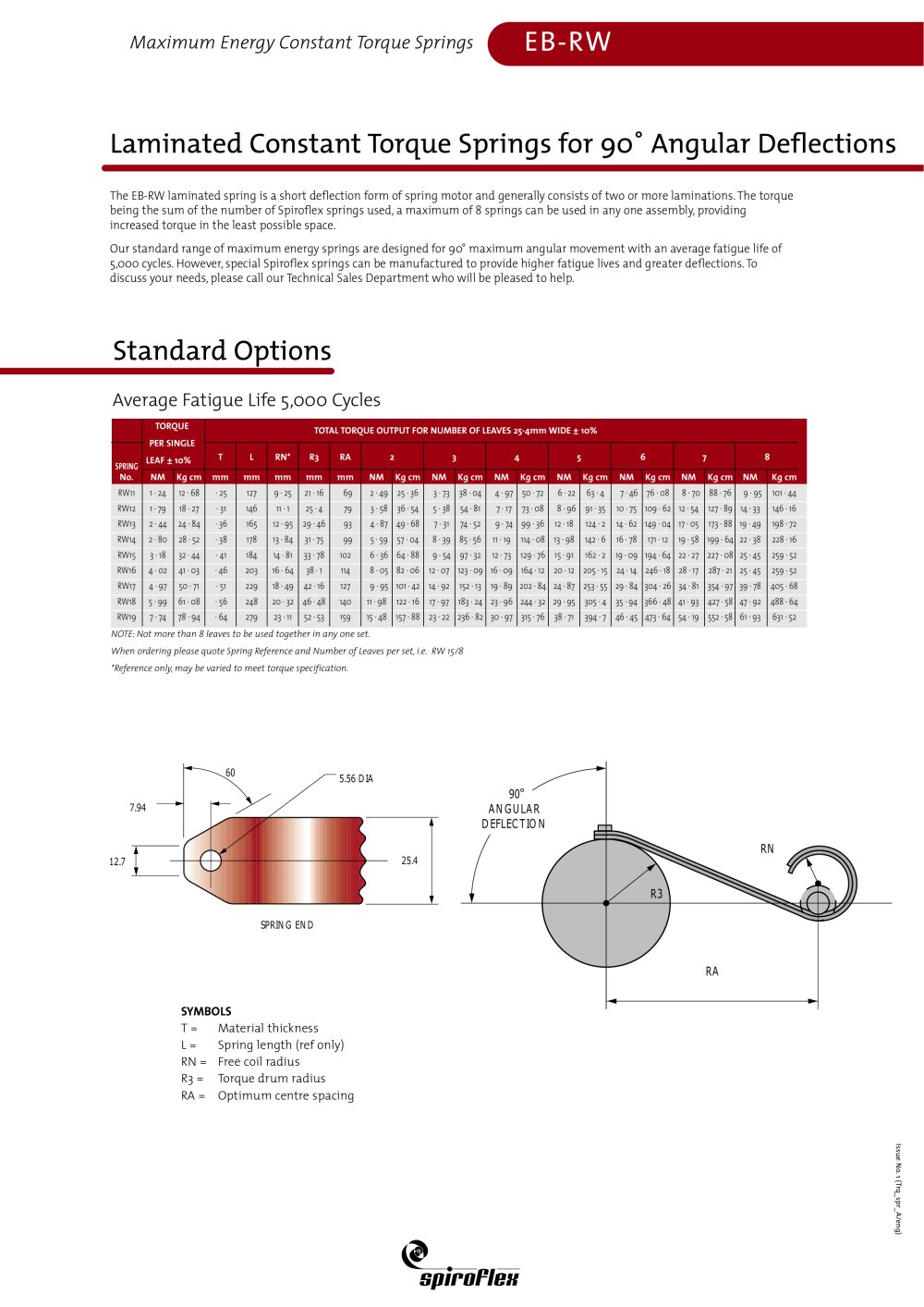

Factors Affecting Design EBRW springs - 15944 EB-RW Laminated ConstantTorque Springs for 90Ëš Angular Deflections

The EB-RW laminated spring is a shortdeflection form of spring motor and generally consists of two or more laminations.The torquebeing the sum of the number of Spiroflex springs used,a maximum of 8 springs can be used in any one assembly,providing increased torque in the leastpossible space.Our standard range of maximum energy springs are designed for 90° maximum angular movementwith an average fatigue life of5,000 cycles.However,special Spiroflex springs can be manufactured to provide higher fatigue lives and greater deflections.To discuss your needs,please call our Technical Sales Departmentwho will be pleased to help.

Standard Options

Average Fatigue Life 5,000 Cycles

TORQUETOTAL TORQUE OUTPUT FOR NUMBER OF LEAVES 25·4mm WIDE ± 10%PER SINGLE SPRING LEAF ± 10%TLRN*R3RA2345678No.NMKg cmmmmmmmmmmmNMKg cmNMKg cmNMKg cmNMKg cmNMKg cmNMKg cmNMKg cm RW111 · 2412 · 68· 251279 · 2521 · 16692 · 4925 · 363 · 7338 · 044 · 9750 · 726 · 2263 · 47 · 4676 · 088 · 7088 · 769 · 95101 · 44RW121 · 7918 · 27· 3114611 · 125 · 4793 · 5836 · 545 · 3854 · 817 · 1773 · 088 · 9691 · 3510 · 75109 · 6212 · 54127 · 8914 · 33146 · 16RW132 · 4424 · 84· 3616512 · 9529 · 46934 · 8749 · 687 · 3174 · 529 · 7499 · 3612 · 18124 · 214 · 62149 · 0417 · 05173 · 8819 · 49198 · 72RW142 · 8028 · 52· 3817813 · 8431 · 75995 · 5957 · 048 · 3985 · 5611 · 19114 · 0813 · 98142 · 616 · 78171 · 1219 · 58199 · 6422 · 38228 · 16RW153 · 1832 · 44· 4118414 · 8133 · 781026 · 3664 · 889 · 5497 · 3212 · 73129 · 7615 · 91162 · 219 · 09194 · 6422 · 27227 · 0825 · 45259 · 52RW164 · 0241 · 03· 4620316 · 6438 · 11148 · 0582 · 0612 · 07123 · 0916 · 09164 · 1220 · 12205 · 1524 · 14246 · 1828 · 17287 · 2125 · 45259 · 52RW174 · 9750 · 71· 5122918 · 4942 · 161279 · 95101 · 4214 · 92152 · 1319 · 89202 · 8424 · 87253 · 5529 · 84304 · 2634 · 81354 · 9739 · 78405 · 68RW185 · 9961 · 08· 5624820 · 3246 · 4814011 · 98122 · 1617 · 97183 · 2423 · 96244 · 3229 · 95305 · 435 · 94366 · 4841 · 93427 · 5847 · 92488 · 64RW197 · 7478 · 94· 6427923 · 1152 · 5315915 · 48157 · 8823 · 22236 · 8230 · 97315 · 7638 · 71394 · 746 · 45473 · 6454 · 19552 · 5861 · 93631 · 52 NOTE:Notmore than 8 leaves to be used together in any one set.When ordering please quote Spring Reference and Number of Leaves per set,i.e.RW 15/8*Reference only,may be varied to meettorque specification.

60 SPRING END 7.9425.45.56 DIA12.7

R3RARN90ANGULARDEFLECTION

SYMBOLS T = Material thickness L = Spring length (ref only)RN = Free coil radiusR3 = Torque drum radiusRA = Optimum centre spacing

Issue No.1 (Trq_spr_A/eng)
