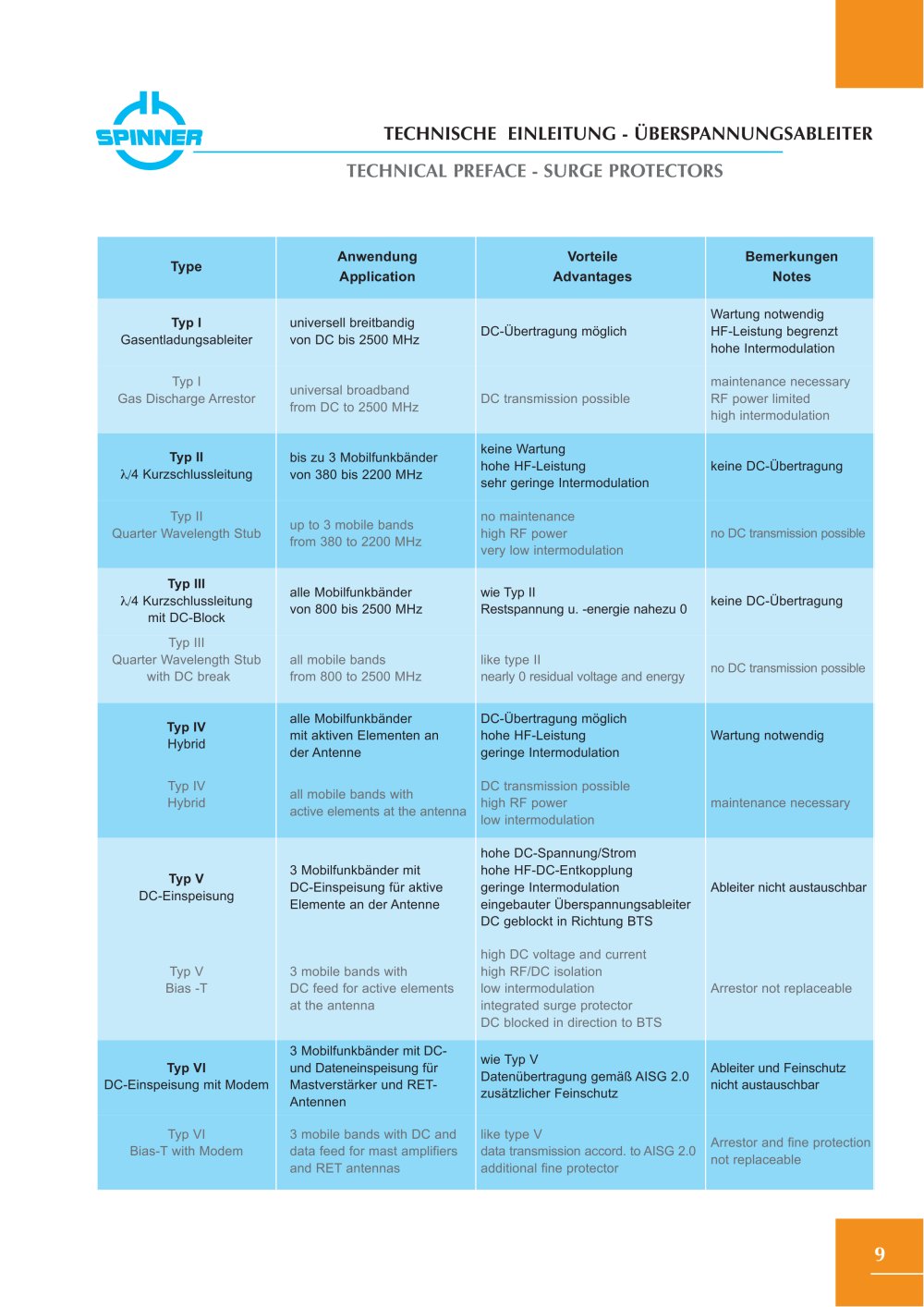

Untitled table.main {} tr.row {} td.cell {} div.block {} div.paragraph {} .font0 { font:8.00pt "Arial", sans-serif; } .font1 { font:10.00pt "Arial", sans-serif; } .font2 { font:14.00pt "Arial", sans-serif; } SP1NNER TECHNISCHE EINLEITUNG - ÛBERSPANNUNGSABLEITER TECHNICAL PREFACE - SURGE PROTECTORS Type Anwendung Application Vorteile Advantages Bemerkungen Notes Typ I Gasentladungsableiter universell breitbandig von DC bis 2500 MHz DC-Ubertragung môglich Wartung notwendig HF-Leistung begrenzt hohe Intermodulation Typ! Gas Discharge Arrestor universal broadband from DC to 2500 MHz DC transmission possible maintenance necessary RF power limited high intermodulation Typ ii k/4 Kurzschlussleitung bis zu 3 Mobilfunkbànder von 380 bis 2200 MHz keine Wartung hohe HF-Leistung sehr geringe Intermodulation keine DC-Ubertragung Typ !! Quarter Wavelength Stub up to 3 mobile bands from 380 to 2200 MHz no maintenance high RF power very low intermodulation no DC transmission possible Typ III k/4 Kurzschlussleitung mit DC-Block alle Mobilfunkbànder von 800 bis 2500 MHz wie Typ !! Restspannung u. -energie nahezu 0 keine DC-Ubertragung Typ !!! Quarter Wavelength Stub with DC break all mobile bands from 800 to 2500 MHz like type !! nearly 0 residual voltage and energy no DC transmission possible Typ IV Hybrid alle Mobilfunkbànder mit aktiven Elementen an der Antenne DC-Ubertragung môglich hohe HF-Leistung geringe Intermodulation Wartung notwendig Typ IV Hybrid all mobile bands with active elements at the antenna DC transmission possible high RF power low intermodulation maintenance necessary TypV DC-Einspeisung 3 Mobilfunkbànder mit DC-Einspeisung fur aktive Elemente an der Antenne hohe DC-Spannung/Strom hohe HF-DC-Entkopplung geringe Intermodulation eingebauter Uberspannungsableiter DC geblockt in Richtung BTS Ableiter nicht austauschbar Typ V Bias -T 3 mobile bands with DC feed for active elements at the antenna high DC voltage and current high RF/DC isolation low intermodulation integrated surge protector DC blocked in direction to BTS Arrestor not replaceable Typ VI DC-Einspeisung mit Modem 3 Mobilfunkbànder mit DC-und Dateneinspeisung fur Mastverstàrker und RET-Antennen wie Typ V Datenubertragung gemàB AISG 2.0 zusàtzlicher Feinschutz Ableiter und Feinschutz nicht austauschbar Typ V! Bias-T with Modem 3 mobile bands with DC and data feed for mast amplifiers and RET antennas like type V data transmission accord. to AISG 2.0 additional fine protector Arrestor and fine protection not replaceable 9
