Optische Drehkupplungen kommen aufgrundständig steigender Datenraten in der Signal- übertragung immer häufiger zum Einsatz. SPINNERhat dafür optische Drehkupplungen entwickelt, die im Innenleiter eines koaxialen Hauptkanals (ca. Ø 3 mm) integriertwerden. HOHLLEITER-/KOAXIAL-/SCHLEIFRING-KOMBINATIONEN KOMBINATIONEN MIT OPTISCHEN KANÄLEN HF-Signale können über axiale und radialeKoppel-Strukturen übertragen werden. Kontaktlose Ausführungen zeichnen sich durch eine lange Lebensdauer aus, sind in der Regel aber schmalbandig. Durch spezielle Techniken können unterschiedliche Frequenzbänder über eine Koppelstruktur übertragen werden (z.B. X- und L-Band). Dies sind die gängigsten Kombinationen in hoch-wertigen Radarsystemen. In der Regel werden ein bis zwei Hochleistungs- kanäle (Koax/Hohlleiter) mit mehreren Klein- leistungskanälen kombiniert. Für Stromversorgung und Datenübertragung werden zusätzlich Schleifringmodule integriert. GALVANISCHE DREHKUPPLUNGEN KONTAKTLOSE DREHKUPPLUNGEN Die Innen- und Außenleiter von Rotor und Statorsind galvanisch verbunden. Diese Variante wird für breitbandige Drehkupplungen verwendet. Bei koaxialer Ausführung ist die obere Grenz- frequenz abhängig vom Durchmesser der koaxialen Leitung. Für niedrige Frequenzen können alternativ Schleifringe verwendet werden.

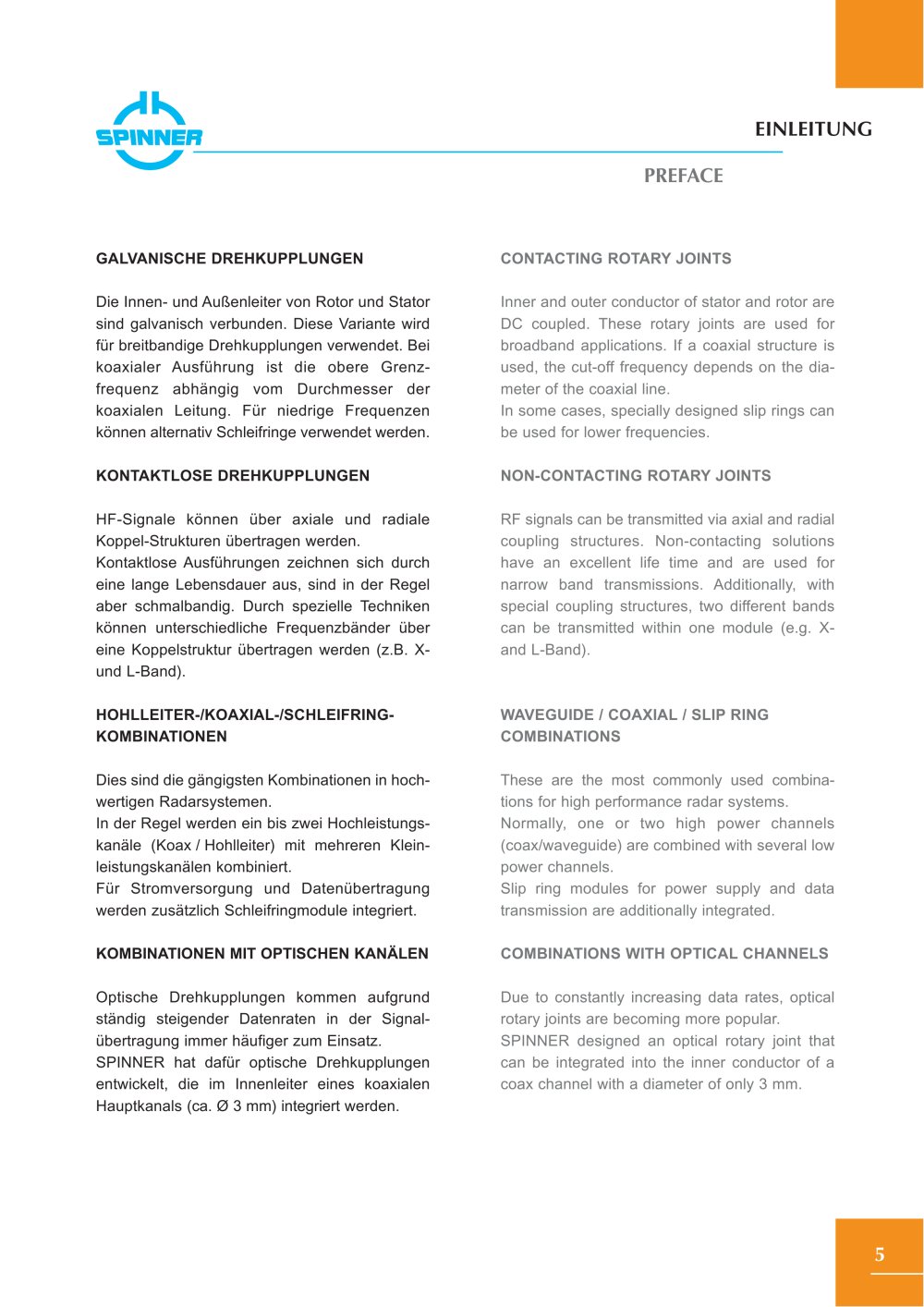

Rotary Joints - 13886 EINLEITUNGPREFACE

Due to constantly increasing data rates, opticalrotary joints are becoming more popular. SPINNERdesigned an optical rotary joint that can be integrated into the inner conductor of a coax channel with a diameter of only 3 mm. WAVEGUIDE / COAXIAL/ SLIPRINGCOMBINATIONS RF signals can be transmitted via axial and radialcoupling structures. Non-contacting solutions have an excellent life time and are used for narrow band transmissions. Additionally, with special coupling structures, two different bands can be transmitted within one module (e.g. X- and L-Band). COMBINATIONS WITH OPTICALCHANNELS CONTACTING ROTARYJOINTS NON-CONTACTING ROTARYJOINTS These are the most commonly used combina-tions for high performance radar systems. Normally, one or two high power channels (coax/waveguide) are combined with several low power channels. Slip ring modules for power supply and data transmission are additionally integrated. Inner and outer conductor of stator and rotor areDC coupled. These rotary joints are used for broadband applications. If a coaxial structure is used, the cut-off frequency depends on the dia- meter of the coaxial line. In some cases, specially designed slip rings can be used for lower frequencies.
