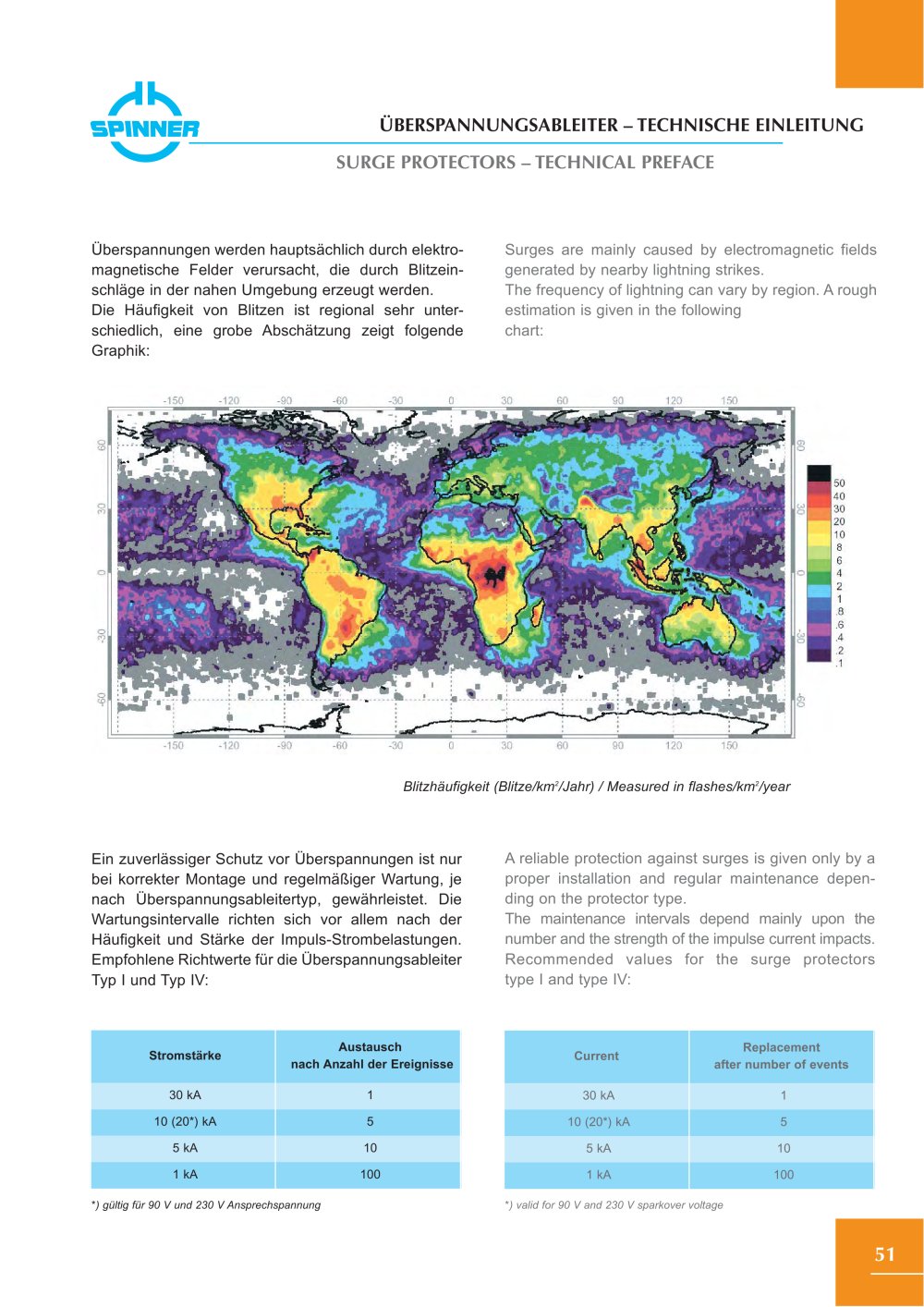

ÜBERSPANNUNGSABLEITER – TECHNISCHE EINLEITUNGSURGE PROTECTORS – TECHNICAL PREFACE
Überspannungen werden hauptsächlich durch elektro-magnetische Felder verursacht, die durch Blitzein- schläge in der nahen Umgebung erzeugt werden. Die Häufigkeit von Blitzen ist regional sehr unter- schiedlich, eine grobe Abschätzung zeigt folgende Graphik:Surges are mainly caused by electromagnetic fieldsgenerated by nearby lightning strikes. The frequency of lightning can vary by region. Arough estimation is given in the following chart:
Blitzhäufigkeit (Blitze/km
2/Jahr) / Measured in flashes/km
2/year
Ein zuverlässiger Schutz vor Überspannungen ist nurbei korrekter Montage und regelmäßiger Wartung, je nach Überspannungsableitertyp, gewährleistet. Die Wartungsintervalle richten sich vor allem nach der Häufigkeit und Stärke der Impuls-Strombelastungen. Empfohlene Richtwerte für die Überspannungsableiter Typ I und Typ IV:Areliable protection against surges is given only by aproper installation and regular maintenance depen- ding on the protector type. The maintenance intervals depend mainly upon the number and the strength of the impulse current impacts. Recommended values for the surge protectors type I and type IV:
Stromstärke Austauschnach Anzahl der Ereignisse Current Replacementafter number of events 30 kA 1 30 kA 1 10 (20*) kA 5 10 (20*) kA 5 5 kA 10 5 kA 10 1 kA 100 1 kA 100*) gültig für 90 V und 230 V Ansprechspannung *) valid for 90 V and 230 V sparkover voltage
