KONFEKTIONIERTE KABELCABLE ASSEMBLIES

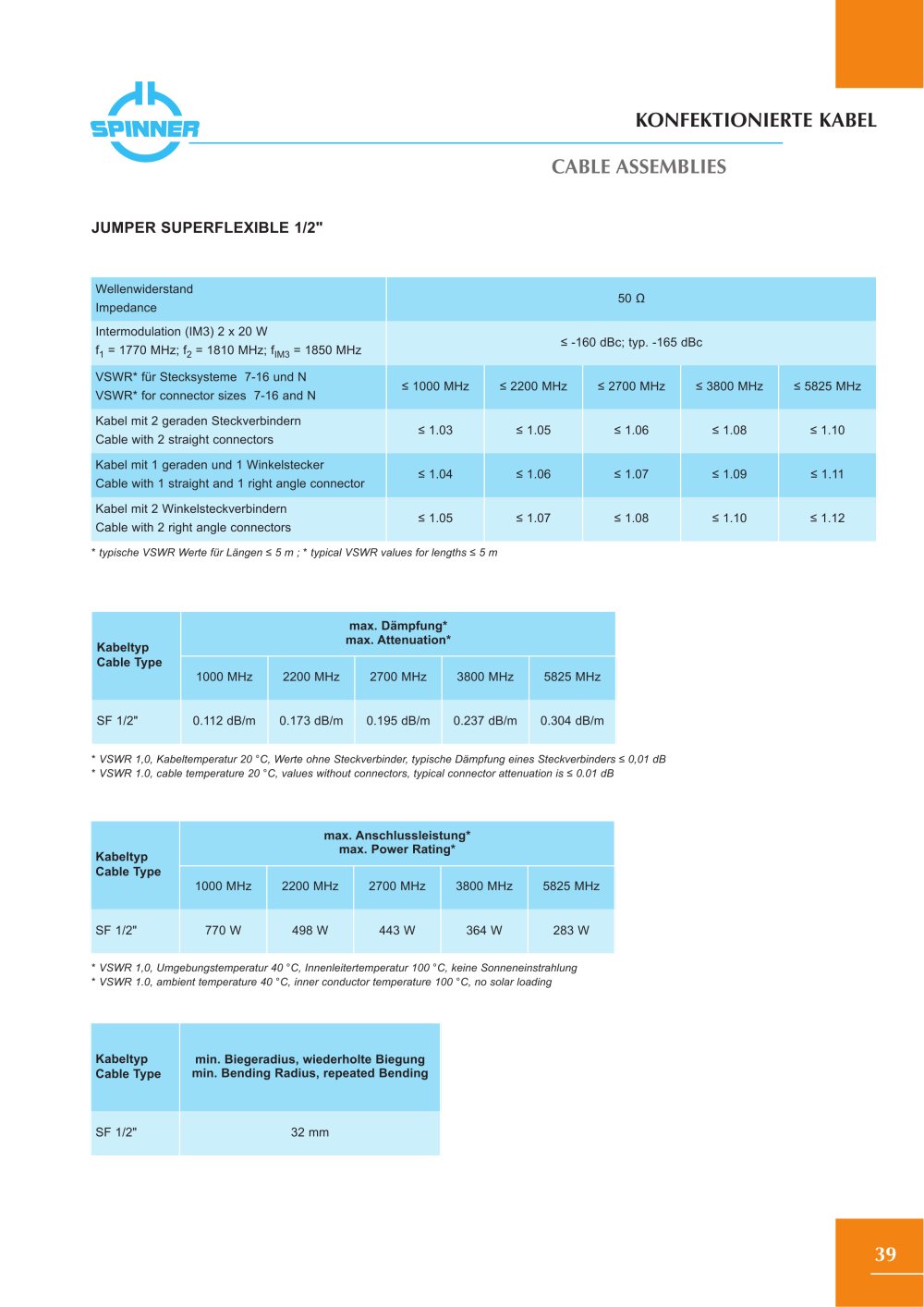

JUMPER SUPERFLEXIBLE 1/2"

WellenwiderstandImpedance 50 Ω Intermodulation (IM3 ) 2 x 20 Wf ≤ -160 dBc; typ. -165 dBc
1 = 1770 M H z; f
2 = 1810 M H z; f
IM3 = 1850 M H z VSWR* für Stecksysteme 7-16 und NVSWR* for connector sizes 7-16 and N ≤ 1000 M H z ≤ 2200 M H z ≤ 2700 M H z ≤ 3800 M H z ≤ 5825 M H z Kabel mit 2 geraden SteckverbindernCable with 2 straight connectors ≤ 1.03 ≤ 1.05 ≤ 1.06 ≤ 1.08 ≤ 1.10 Kabel mit 1 geraden und 1 Winkelstecker Cable with 1 straight and 1 right angle connector ≤ 1.04 ≤ 1.06 ≤ 1.07 ≤ 1.09 ≤ 1.11 Kabel mit 2 Winkelsteckverbindern Cable with 2 right angle connectors ≤ 1.05 ≤ 1.07 ≤ 1.08 ≤ 1.10 ≤ 1.12
* typische VSWR Werte für Längen ≤ 5 m ; * typical VSWR values for lengths ≤ 5 m max. Dämpfung*max. Attenuation* KabeltypCable Type 1000 M H z 2200 M H z 2700 M H z 3800 M H z 5825 M H z SF 1/2" 0.112 dB/m 0.173 dB/m 0.195 dB/m 0.237 dB/m 0.304 dB/m
* VSWR 1,0, Kabeltemperatur 20 °C, Werte ohne Steckverbinder, typische Dämpfung eines Steckverbinders ≤ 0,01 dB* VSWR 1.0, cable temperature 20 °C, values without connectors, typical connector attenuation is ≤ 0.01 dB max. Anschlussleistung*max. Power Rating* KabeltypCable Type 1000 M H z 2200 M H z 2700 M H z 3800 M H z 5825 M H z SF 1/2" 770 W 498 W 443 W 364 W 283 W
* VSWR 1,0, Umgebungstemperatur 40 °C, Innenleitertemperatur 100 °C, keine Sonneneinstrahlung* VSWR 1.0, ambient temperature 40 °C, inner conductor temperature 100 °C, no solar loading KabeltypCable Type min. Biegeradius, wiederholte Biegungmin. Bending Radius, repeated Bending SF 1/2" 32 mm

39
