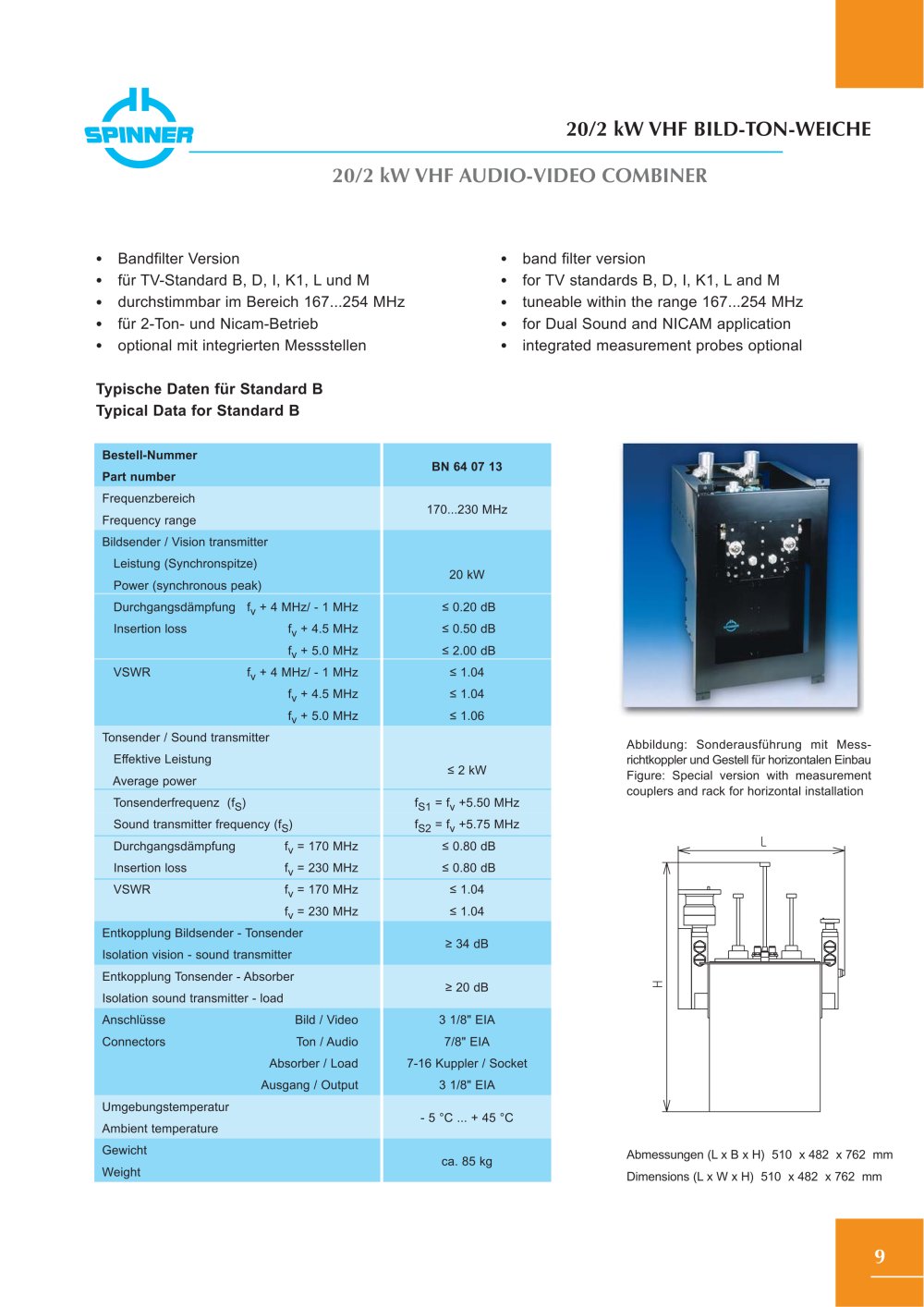

20/2 kW VHF BILD-TON-WEICHE20/2 kW VHF AUDIO-VIDEO COMBINER

•

Bandfilter Version

•

band filter version

•

für TV-Standard B, D, I, K1, Lund M

•

for TV standards B, D, I, K1, Land M

•

durchstimmbar im Bereich 167...254 MHz

•

tuneable within the range 167...254 MHz

•

für 2-Ton- und Nicam-Betrieb

•

for Dual Sound and NICAM application

•

optional mit integrierten Messstellen

•

integrated measurement probes optional Typische Daten für Standard BTypical Data for Standard B

Bestell-NummerPart numberBN 64 07 13 Frequenzbereich Frequency range170...230 MHzBildsender / Vision transmitterLeistung (Synchronspitze) Power (synchronous peak)20 kWDurchgangsdämpfungf
v + 4 MHz/ - 1 MHz≤ 0.20 dBInsertion lossf
v + 4.5 MHz≤ 0.50 dBf
v + 5.0 MHz≤ 2.00 dBVSWRf
v + 4 MHz/ - 1 MHz≤ 1.04f
v + 4.5 MHz≤ 1.04f
v + 5.0 MHz≤ 1.06Tonsender / Sound transmitterEffektive LeistungAverage power≤ 2 kWTonsenderfrequenz (f
S )f
S1 = f
v +5.50 MHzSound transmitter frequency (f
S )f
S2 = f
v +5.75 MHzDurchgangsdämpfungf
v = 170 MHz≤ 0.80 dBInsertion lossf
v = 230 MHz≤ 0.80 dBVSWRf
v = 170 MHz≤ 1.04f
v = 230 MHz≤ 1.04Entkopplung Bildsender - Tonsender Isolation vision - sound transmitter≥ 34 dBEntkopplung Tonsender - AbsorberIsolation sound transmitter - load≥ 20 dBAnschlüsseBild / Video3 1/8" EIAConnectorsTon / Audio7/8" EIAAbsorber / Load7-16 Kuppler / SocketAusgang / Output3 1/8" EIAUmgebungstemperatur Ambient temperature- 5 °C ... + 45 °CGewicht Weightca. 85 kg Abmessungen (Lx B x H) 510 x 482 x 762 mmDimensions (Lx W x H) 510 x 482 x 762 mm Abbildung: Sonderausführung mit Mess-richtkoppler und Gestell für horizontalen Einbau Figure: Special version with measurement couplers and rack for horizontal installation

9
