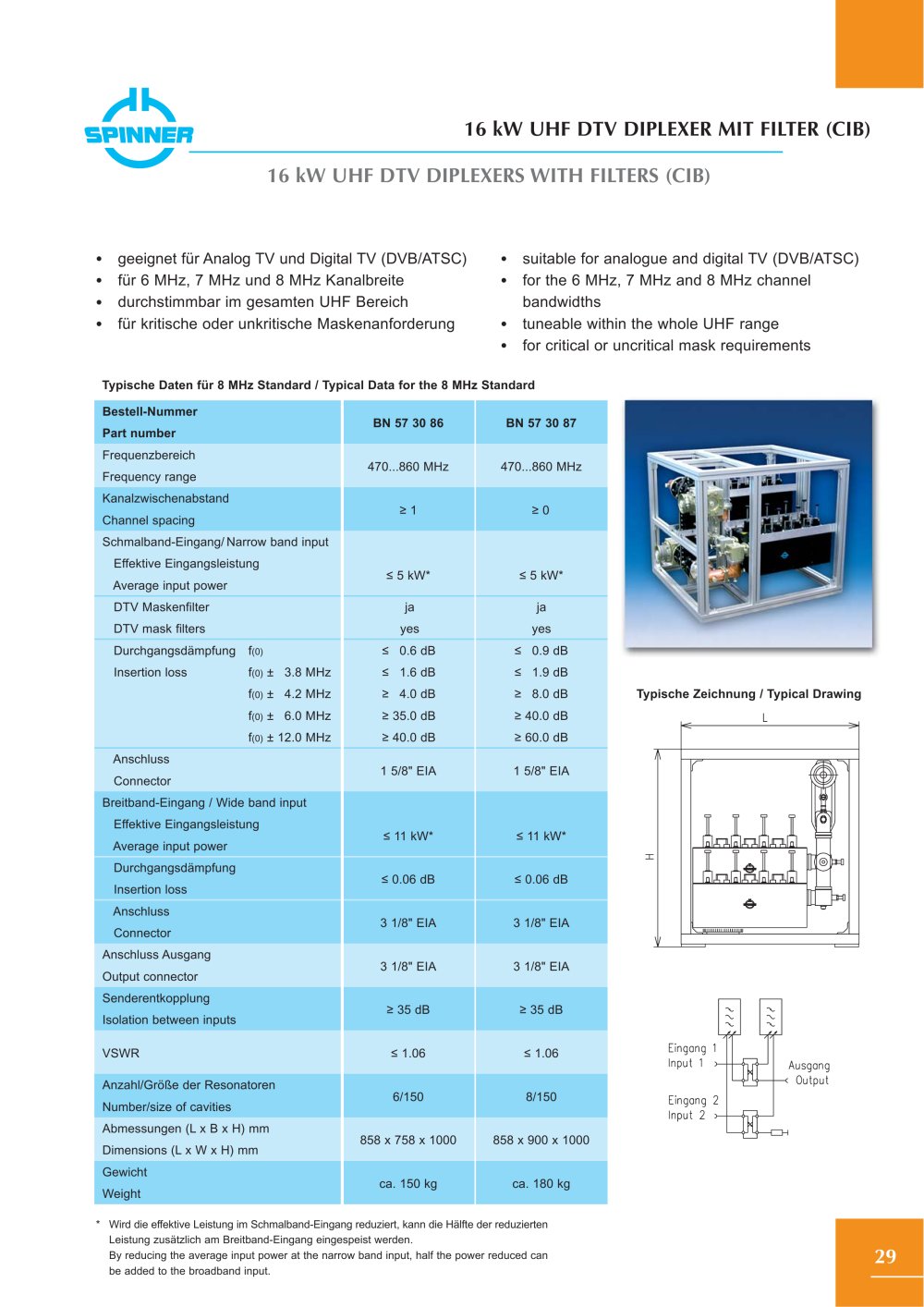

16 kW UHF DTV DIPLEXER MIT FILTER (CIB)16 kW UHF DTV DIPLEXERS WITH FILTERS (CIB)

•

geeignet für Analog TV und Digital TV (DVB/ATSC)

•

suitable for analogue and digital TV (DVB/ATSC)

•

für 6 MHz, 7 MHz und 8 MHz Kanalbreite

•

for the 6 MHz, 7 MHz and 8 MHz channel bandwidths

•

durchstimmbar im gesamten UHF Bereich

•

für kritische oder unkritische Maskenanforderung

•

tuneable within the whole UHF range

•

for critical or uncritical mask requirements

Typische Daten für 8 MHz Standard / Typical Data for the 8 MHz Standard Bestell-NummerPart numberBN 57 30 86BN 57 30 87 FrequenzbereichFrequency range470...860 MHz470...860 MHzKanalzwischenabstandChannel spacing≥ 1≥ 0Schmalband-Eingang/Narrow band inputEffektive EingangsleistungAverage input power≤ 5 kW*≤ 5 kW*DTV MaskenfilterjajaDTV mask filtersyesyes Durchgangsdämpfungf
(0) ≤ 00.6 dB≤ 00.9 dBInsertion lossf
(0) ± 13.8 MHz≤ 01.6 dB≤ 01.9 dBf
(0) ± 14.2 MHz≥ 04.0 dB≥ 08.0 dBf Typische Zeichnung / Typical Drawing
(0) ± 16.0 MHz≥ 35.0 dB≥ 40.0 dBf
(0) ± 12.0 MHz≥ 40.0 dB≥ 60.0 dBAnschlussConnector1 5/8" EIA1 5/8" EIABreitband-Eingang / Wide band inputEffektive Eingangsleistung Average input power≤ 11 kW*≤ 11 kW*Durchgangsdämpfung Insertion loss≤ 0.06 dB≤ 0.06 dBAnschlussConnector3 1/8" EIA3 1/8" EIAAnschluss AusgangOutput connector3 1/8" EIA3 1/8" EIASenderentkopplungIsolation between inputs≥ 35 dB≥ 35 dBVSWR≤ 1.06≤ 1.06Anzahl/Größe der ResonatorenNumber/size of cavities6/1508/150Abmessungen (Lx B x H) mmDimensions (Lx W x H) mm858 x 758 x 1000858 x 900 x 1000GewichtWeightca. 150 kgca. 180 kg
*Wird die effektive Leistung im Schmalband-Eingang reduziert, kann die Hälfte der reduziertenLeistung zusätzlich am Breitband-Eingang eingespeist werden.By reducing the average input power at the narrow band input, half the power reduced can be added to the broadband input.

29
