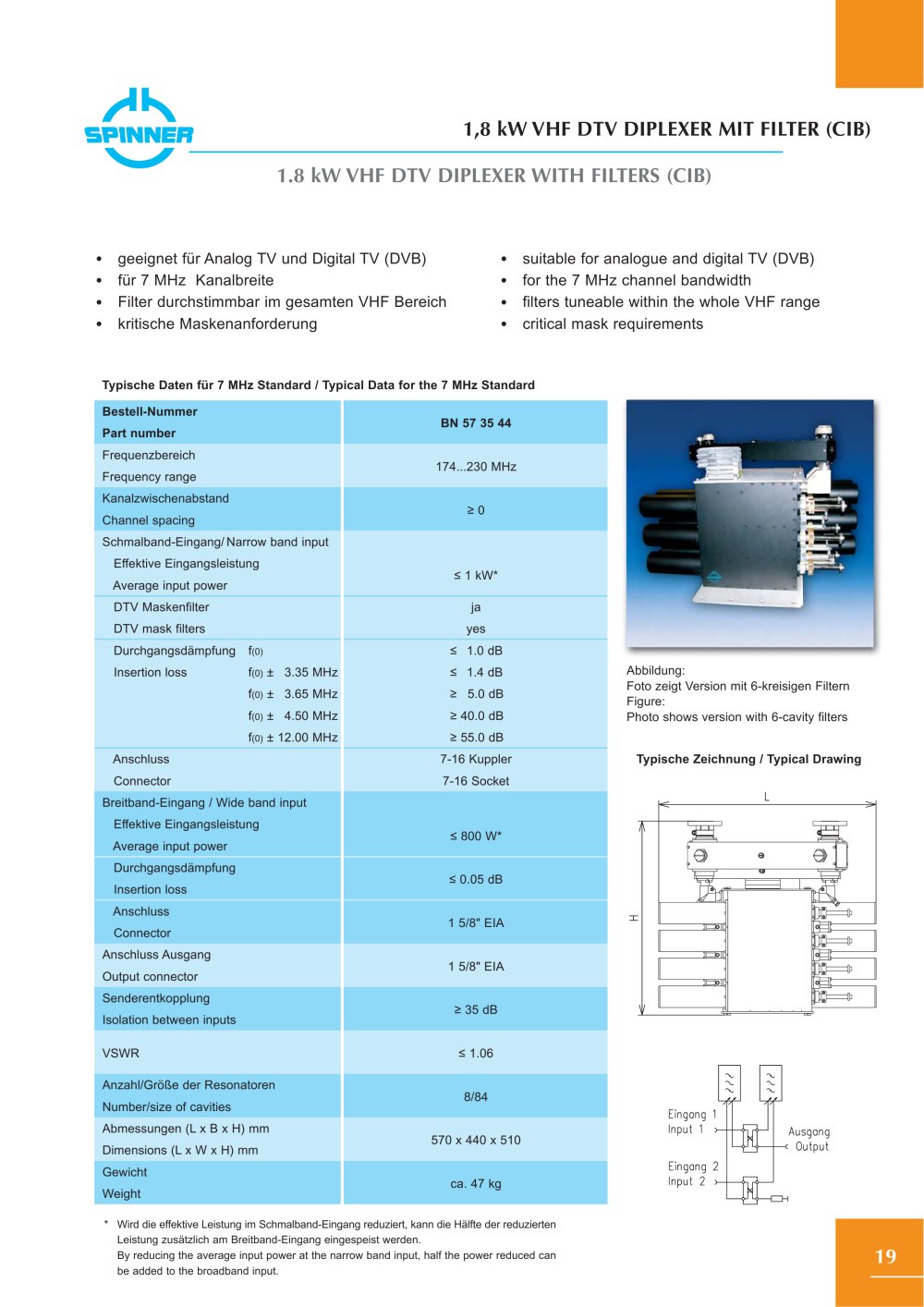

1,8 kW VHF DTV DIPLEXER MIT FILTER (CIB)1.8 kW VHF DTV DIPLEXER WITH FILTERS (CIB)

•

geeignet für Analog TV und Digital TV (DVB)

•

suitable for analogue and digital TV (DVB)

•

für 7 MHz Kanalbreite

•

for the 7 MHz channel bandwidth

•

Filter durchstimmbar im gesamten VHF Bereich

•

filters tuneable within the whole VHF range

•

kritische Maskenanforderung

•

critical mask requirements

Typische Daten für 7 MHz Standard / Typical Data for the 7 MHz Standard Bestell-NummerPart numberBN 57 35 44 FrequenzbereichFrequency range174...230 MHzKanalzwischenabstandChannel spacing≥ 0Schmalband-Eingang/Narrow band inputEffektive EingangsleistungAverage input power≤ 1 kW*DTV MaskenfilterjaDTV mask filtersyes Durchgangsdämpfungf
(0) ≤ 11.0 dBInsertion lossf
(0) ± 13.35 MHz≤ 11.4 dBf Abbildung: Foto zeigt Version mit 6-kreisigen Filtern Figure: Photo shows version with 6-cavity filters
(0) ± 13.65 MHz≥ 15.0 dBf
(0) ± 14.50 MHz≥ 40.0 dBf
(0) ± 12.00 MHz≥ 55.0 dBAnschluss7-16 KupplerConnector7-16 SocketBreitband-Eingang / Wide band inputEffektive Eingangsleistung Average input power≤ 800 W*Durchgangsdämpfung Insertion loss≤ 0.05 dBAnschlussConnector1 5/8" EIAAnschluss AusgangOutput connector1 5/8" EIASenderentkopplungIsolation between inputs≥ 35 dBVSWR≤ 1.06Anzahl/Größe der ResonatorenNumber/size of cavities8/84Abmessungen (Lx B x H) mmDimensions (Lx W x H) mm570 x 440 x 510GewichtWeightca. 47 kg Typische Zeichnung / Typical Drawing
*Wird die effektive Leistung im Schmalband-Eingang reduziert, kann die Hälfte der reduziertenLeistung zusätzlich am Breitband-Eingang eingespeist werden.By reducing the average input power at the narrow band input, half the power reduced can be added to the broadband input.
