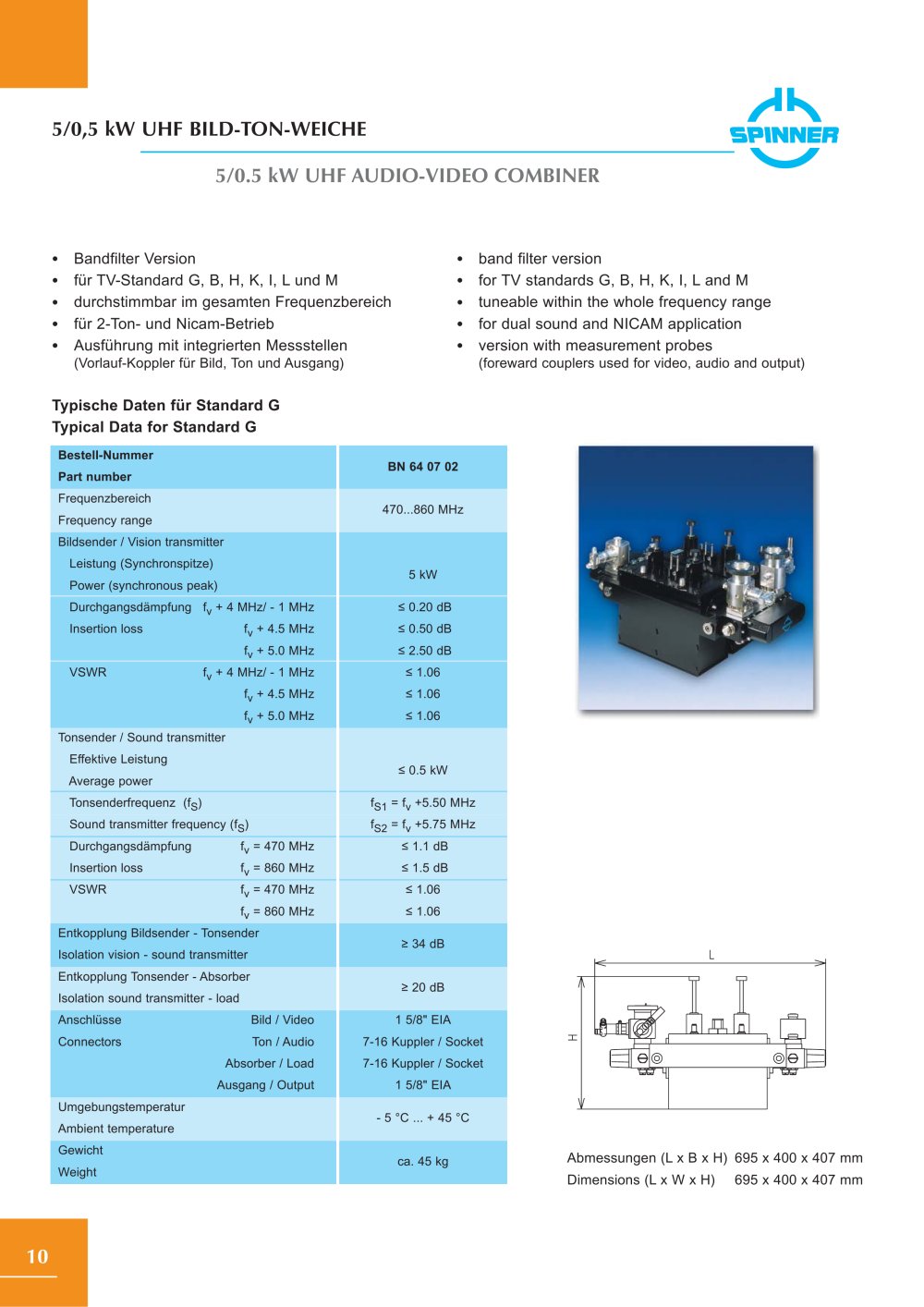

5/0,5 kW UHF BILD-TON-WEICHE5/0.5 kW UHF AUDIO-VIDEO COMBINER

•

Bandfilter Version

•

band filter version

•

für TV-Standard G, B, H, K, I, Lund M

•

for TV standards G, B, H, K, I, Land M

•

durchstimmbar im gesamten Frequenzbereich

•

tuneable within the whole frequency range

•

für 2-Ton- und Nicam-Betrieb

•

for dual sound and NICAM application

•

Ausführung mit integrierten Messstellen

•

version with measurement probes

(Vorlauf-Koppler für Bild, Ton und Ausgang) (foreward couplers used for video, audio and output)

Typische Daten für Standard GTypical Data for Standard G

Bestell-NummerPart numberBN 64 07 02 Frequenzbereich Frequency range470...860 MHzBildsender / Vision transmitterLeistung (Synchronspitze) Power (synchronous peak)5 kWDurchgangsdämpfungf
v + 4 MHz/ - 1 MHz≤ 0.20 dBInsertion lossf
v + 4.5 MHz≤ 0.50 dBf
v + 5.0 MHz≤ 2.50 dBVSWRf
v + 4 MHz/ - 1 MHz≤ 1.06f
v + 4.5 MHz≤ 1.06f
v + 5.0 MHz≤ 1.06Tonsender / Sound transmitterEffektive LeistungAverage power≤ 0.5 kWTonsenderfrequenz (f
S )f
S1 = f
v +5.50 MHzSound transmitter frequency (f
S )f
S2 = f
v +5.75 MHzDurchgangsdämpfungf
v = 470 MHz≤ 1.1 dBInsertion lossf
v = 860 MHz≤ 1.5 dBVSWRf
v = 470 MHz≤ 1.06f
v = 860 MHz≤ 1.06Entkopplung Bildsender - Tonsender Isolation vision - sound transmitter≥ 34 dBEntkopplung Tonsender - AbsorberIsolation sound transmitter - load≥ 20 dBAnschlüsseBild / Video1 5/8" EIAConnectorsTon / Audio7-16 Kuppler / SocketAbsorber / Load7-16 Kuppler / SocketAusgang / Output1 5/8" EIAUmgebungstemperatur Ambient temperature- 5 °C ... + 45 °CGewicht Weightca. 45 kg

Abmessungen (Lx B x H)695 x 400 x 407 mmDimensions (Lx W x H)695 x 400 x 407 mm

10
