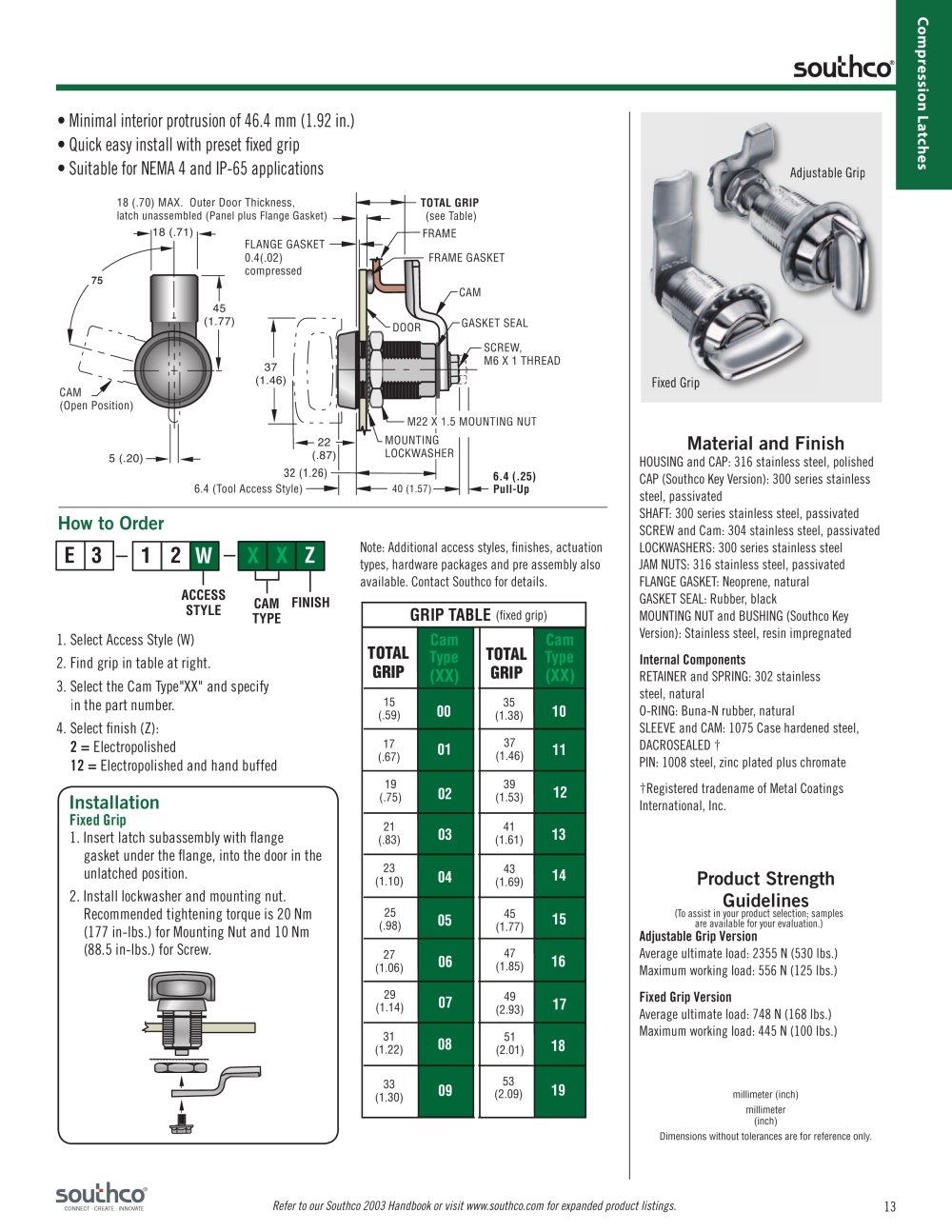

| • Minimal interior protrusion of 46.4 mm (1.92 in.) • Quick easy install with preset fixed grip • Suitable for NEMA 4 and IP-65 applications 18(.70)MAX. OuterDoorThickness, latch unassembled (Panel plus Flange Gasket) -|18 (.71) FLANGE GASKET 0.4(02) compressed 45 (1.77) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| TOTAL GRIP see Table) FRAME FRAME GASKET CAM GASKET SEAL | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SCREW. M6X1 THREAD | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 (1.46) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CAM ./ (Open Position) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| NTING NUT | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Material and Finish HOUSING and CAP: 316 stainless steel, polished CAP (Southco Key Version): 300 series stainless steel, passivated SHAFT: 300 series stainless steel, passivated SCREW and Cam: 304 stainless steel, passivated LOCKWASHERS: 300 series stainless steel JAM NUTS: 316 stainless steel, passivated FLANGE GASKET: Neoprene, natural GASKET SEAL: Rubber, black MOUNTING NUT and BUSHING (Southco Key Version): Stainless steel, resin impregnated Internal Components RETAINER and SPRING: 302 stainless steel, natural 0-RING: Buna-N rubber, natural SLEEVE and CAM: 1075 Case hardened steel, DACR0SEALED t PIN: 1008 steel, zinc plated plus chromate tRegistered tradename of Metal Coatings International, Inc. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| -22 • (.87) 32 (1.26) 6.4 (Tool Access Style)—« | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 (.20) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6.4 (.25) h«- Pull-Up | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| How to Order | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Note: Additional access styles, finishes, actuation types, hardware packages and pre assembly also available. Contact Southco for details. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E3 H1 2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ACCESS STYLE | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CAM FINISH | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| TYPE | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1. Select Access Style (W) 2. Find grip in table at right. 3. Select the Cam Type"XX" and specify in the part number. 4. Select finish (Z): 2 = Electropolished 12 = Electropolished and hand buffed | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Installation Fixed Grip 1. Insert latch subassembly with flange gasket under the flange, into the door in the unlatched position. 2. Install lockwasher and mounting nut. Recommended tightening torque is 20 Nm (177 in-lbs.) for Mounting Nut and 10 Nm (88.5 in-lbs.) for Screw. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Product Strength Guidelines (To assist in your product selection; samples are available for your evaluation.) Adjustable Grip Version Average ultimate load: 2355 N (530 lbs.) Maximum working load: 556 N (125 lbs.) Fixed Grip Version Average ultimate load: 748 N (168 lbs.) Maximum working load: 445 N (100 lbs.) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| millimeter (inch) millimeter (inch) Dimensions without tolerances are for reference only. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| southco connect-create-innovate | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Refer to our Southco 2003 Handbook or visit www.southco.com for expanded product listings. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
