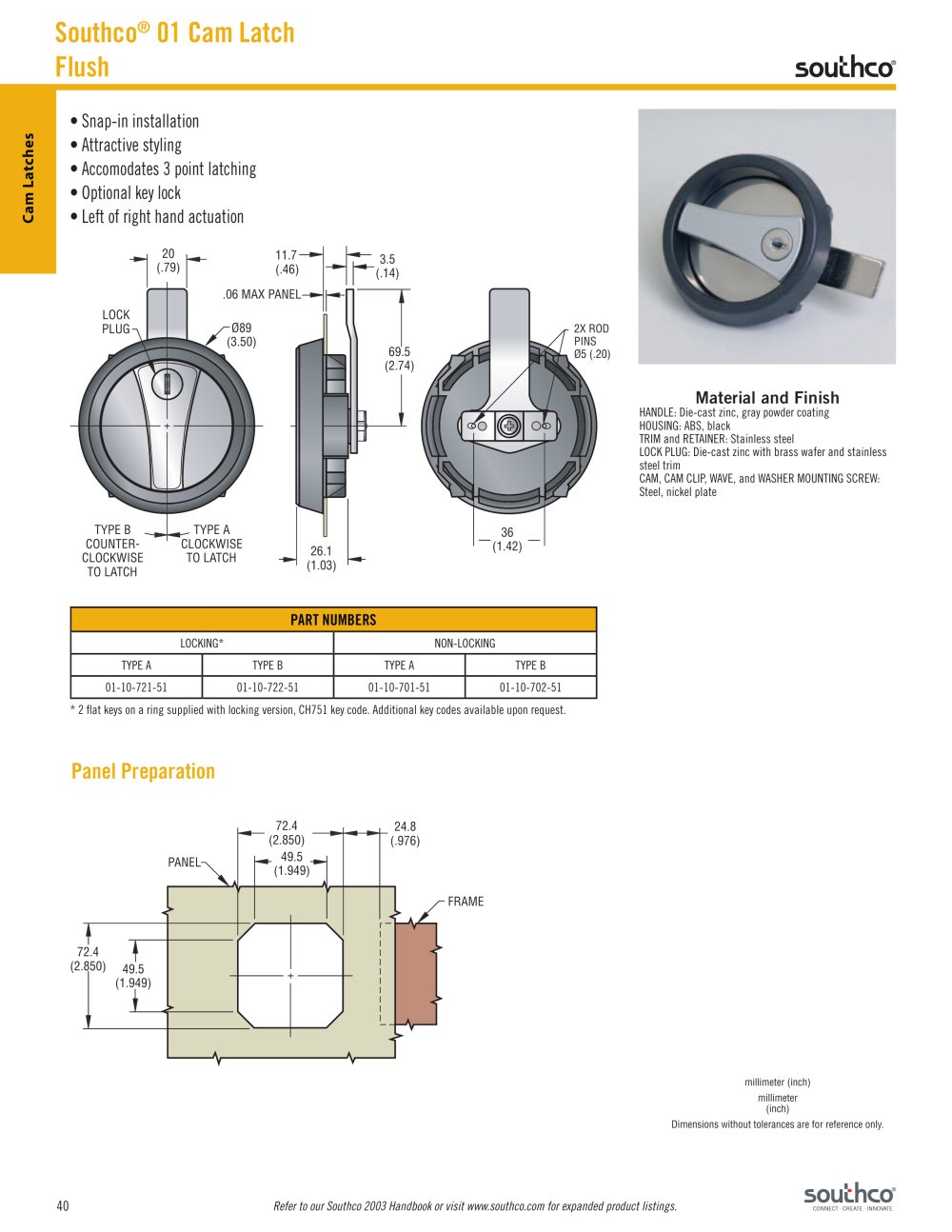

| ŇUUUIUU U I Odili Lŕ tch Flush | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| souchco | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| • Snap-in installation • Attractive styling • Accomodates 3 point latching • Optional key lock • Left of right hand actuation | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| <u u IO _l E IO u | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 (.79) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11.7- (.46) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ■ 3.5 "(.14) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| .06 MAX PANEL- 089 (3.50) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2X ROD PINS 05 (.20) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 69.5 (2.74) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Material and Finish HANDLE: Die-cast zinc, gray powder coating HOUSING: ABS, black TRIM and RETAINER: Stainless steel LOCK PLUG: Die-cast zinc with brass wafer and stainless steel trim CAM, CAM CLIP, WAVE, and WASHER MOUNTING SCREW: Steel, nickel plate | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| TYPE B COUNTERCLOCKWISE TO LATCH | TYPEA CLOCKWISE TO LATCH | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 "(1.42) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26.1 (1.03) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| PART NUMBERS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| LOCKING* | NON-LOCKING | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| TYPE A | TYPE B | TYPE A | TYPE B | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 01-10-721-51 | 01-10-722-51 | 01-10-701-51 | 01-10-702-51 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| * 2 flat keys on a ring supplied with locking version, CH751 key code. Additional key codes available upon request. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Panel Preparation | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 72.4 ' (2.850) " - 49.5 _| (1.949) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24.8 '(.976) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| PANEL- | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FRAME | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| V | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 ^ 72.4 f (2.850) 49.5 (1.949) i_ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| -J | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| millimeter (inch) millimeter (inch) Dimensions without tolerances are for reference only. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| souchco | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 Refer to our Southco 2003 Handbook or visit www.southco.com for expanded product listings. | CONNECT - CREATE ■ INNOVATE | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
