| 4 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SOL/V44D | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Power Supplies | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

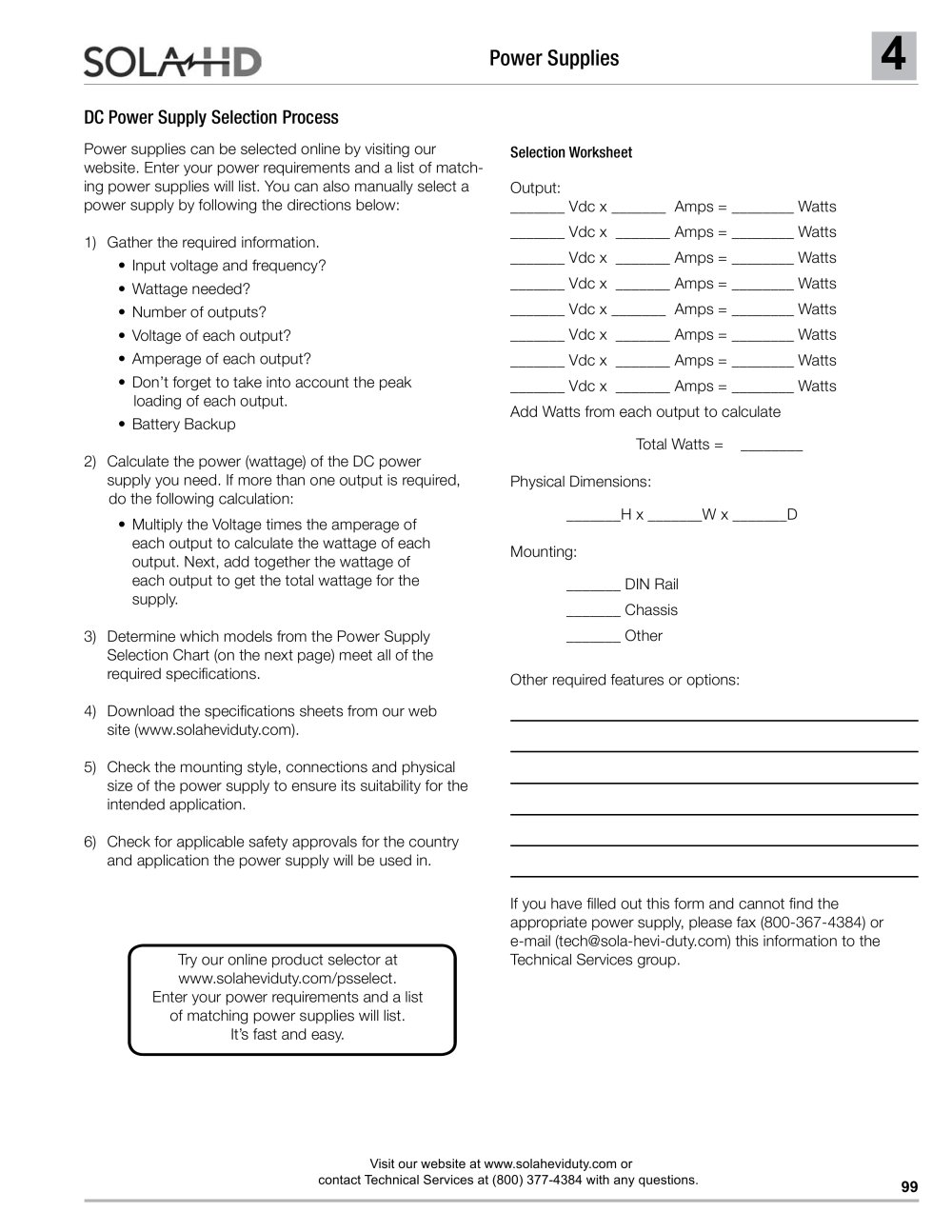

| DC Power Supply Selection Process Power supplies can be selected online by visiting our website. Enter your power requirements and a list of matching power supplies will list. You can also manually select a power supply by following the directions below: 1) Gather the required information. • Input voltage and frequency? • Wattage needed? • Number of outputs? • Voltage of each output? • Amperage of each output? • Don't forget to take into account the peak loading of each output. • Battery Backup 2) Calculate the power (wattage) of the DC power supply you need. If more than one output is required, do the following calculation: • Multiply the Voltage times the amperage of each output to calculate the wattage of each output. Next, add together the wattage of each output to get the total wattage for the supply. 3) Determine which models from the Power Supply Selection Chart (on the next page) meet all of the required specifications. 4) Download the specifications sheets from our web site (www.solaheviduty.com). 5) Check the mounting style, connections and physical size of the power supply to ensure its suitability for the intended application. 6) Check for applicable safety approvals for the country and application the power supply will be used in. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Selection Worksheet | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Output: | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Add Watts from each output to calculate Total Watts = | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Physical Dimensions: _H x_W x_D Mounting: . DIN Rail Chassis Other | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Other required features or options: | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| If you have filled out this form and cannot find the appropriate power supply, please fax (800-367-4384) or e-mail (tech@sola-hevi-duty.com) this information to the Technical Services group. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Try our online product selector at www.solahevlduty.com/psselect. Enter your power requirements and a list of matching power supplies will list. It's fast and easy. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Visit our website at www.solaheviduty.com or contact Technical Services at (800) 377-4384 with any questions. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 99 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
