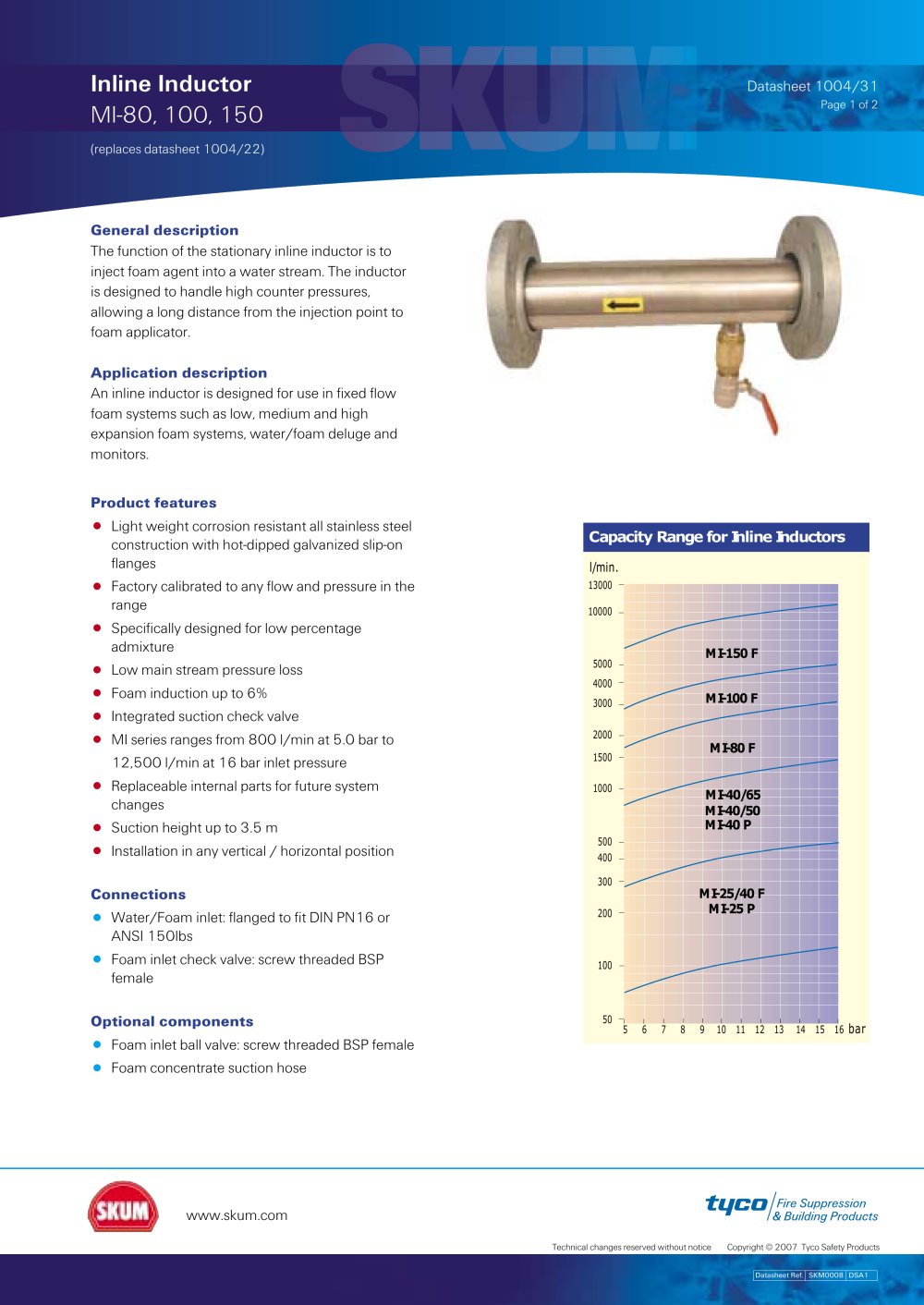

| inline inductor MI-80, 100, 150 | |||||||||||||||||||||||||||||||||||||||
| Datasheet 1004/31 Page 1 of 2 | |||||||||||||||||||||||||||||||||||||||
| General description The function of the stationary inline inductor is to inject foam agent into a water stream. The inductor is designed to handle high counter pressures, allowing a long distance from the injection point to foam applicator. Application description An inline inductor is designed for use in fixed flow foam systems such as low, medium and high expansion foam systems, water/foam deluge and monitors. | |||||||||||||||||||||||||||||||||||||||
| Product features • Light weight corrosion resistant all stainless steel construction with hot-dipped galvanized slip-on flanges • Factory calibrated to any flow and pressure in the range • Specifically designed for low percentage admixture • Low main stream pressure loss • Foam induction up to 6% • Integrated suction check valve • MI series ranges from 800 l/min at 5.0 bar to 12,500 l/min at 16 bar inlet pressure • Replaceable internal parts for future system changes • Suction height up to 3.5 m Installation in any vertical / horizontal position Connections • Water/Foam inlet: flanged to fit DIN PN16 or ANSI 150lbs • Foam inlet check valve: screw threaded BSP female Optional components • Foam inlet ball valve: screw threaded BSP female Foam concentrate suction hose | |||||||||||||||||||||||||||||||||||||||
| Capacity Range for Inline Inductors | |||||||||||||||||||||||||||||||||||||||
| l/min. 13000 - | |||||||||||||||||||||||||||||||||||||||
| 10000 - | |||||||||||||||||||||||||||||||||||||||
| MI-150 F | |||||||||||||||||||||||||||||||||||||||
| 5000 4000 3000 2000 1500 1000 500 400 300 200 | |||||||||||||||||||||||||||||||||||||||
| MI-80 F | |||||||||||||||||||||||||||||||||||||||
| MI-40 P | |||||||||||||||||||||||||||||||||||||||
| MI-25/40 F | |||||||||||||||||||||||||||||||||||||||
| MI-25 P | |||||||||||||||||||||||||||||||||||||||
| 100 | |||||||||||||||||||||||||||||||||||||||
| 50 | |||||||||||||||||||||||||||||||||||||||
| 5 6 7 8 9 10 11 12 13 14 15 16 bar | |||||||||||||||||||||||||||||||||||||||
| www.skum.com | |||||||||||||||||||||||||||||||||||||||
| tifCO | I & Building Products | ||||||||||||||||||||||||||||||||||||||
| Technical changes reserved without notice Copyright © 2007 Tyco Safety Products | |||||||||||||||||||||||||||||||||||||||
