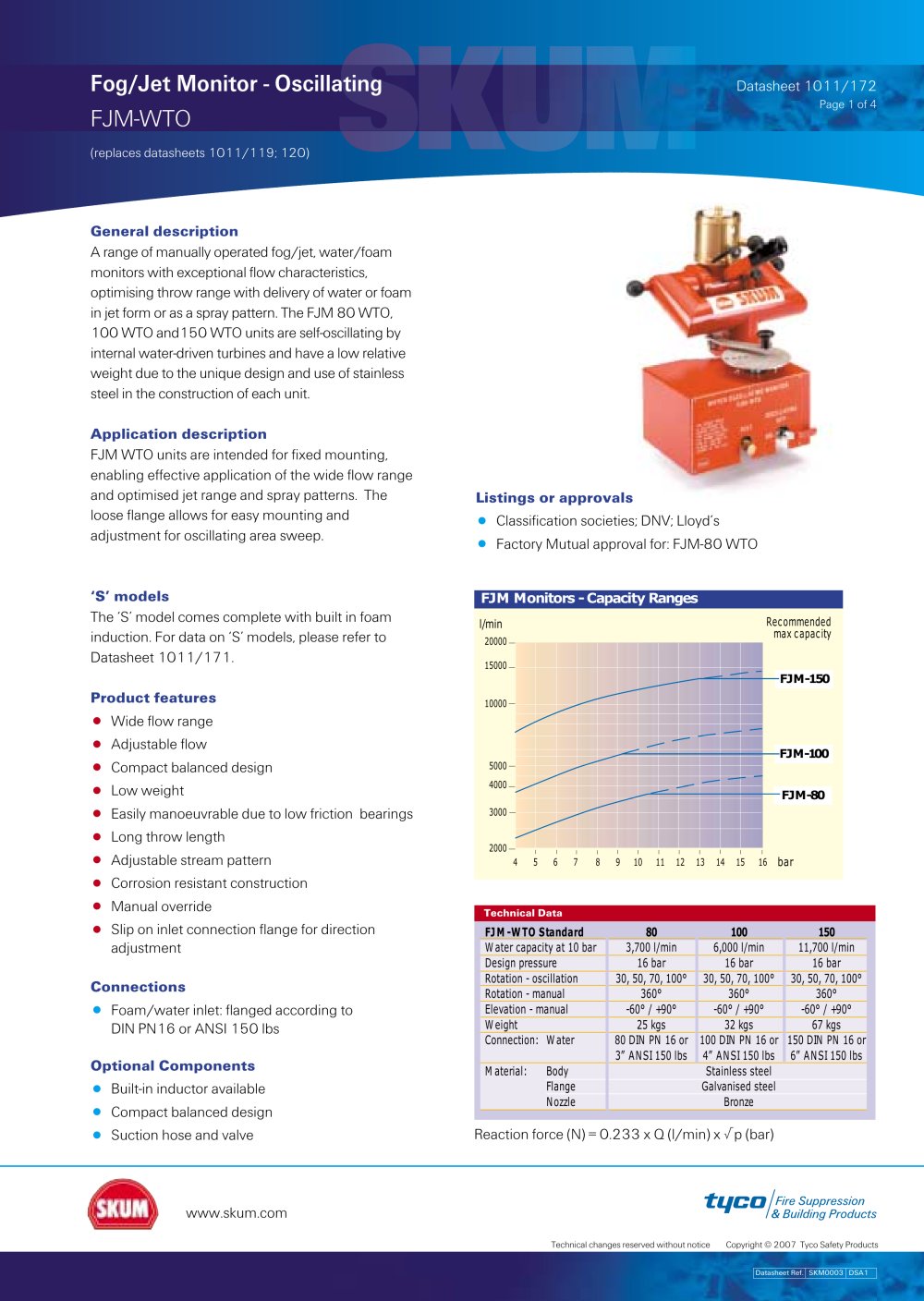

| Fog/Jet Monitor - Oscillating FJM-WTO | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Datasheet 1011/172 Page 1 of 4 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| njeppflesrPffflheeffinOfMHMEfl | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| General description A range of manually operated fog/jet, water/foam monitors with exceptional flow characteristics, optimising throw range with delivery of water or foam in jet form or as a spray pattern. The FJM 80 WTO, 100 WTO and150 WTO units are self-oscillating by internal water-driven turbines and have a low relative weight due to the unique design and use of stainless steel in the construction of each unit. Application description FJM WTO units are intended for fixed mounting, enabling effective application of the wide flow range and optimised jet range and spray patterns. The loose flange allows for easy mounting and adjustment for oscillating area sweep. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Listings or approvals • Classification societies; DNV; Lloyd's • Factory Mutual approval for: FJM-80 WTO | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 'S' models The 'S' model comes complete with built in foam induction. For data on 'S' models, please refer to Datasheet 1011/171. Product features Wide flow range Adjustable flow • Compact balanced design Low weight • Easily manoeuvrable due to low friction bearings Long throw length Adjustable stream pattern Corrosion resistant construction Manual override • Slip on inlet connection flange for direction adjustment Connections Foam/water inlet: flanged according to DIN PN16 or ANSI 150 lbs Optional Components • Built-in inductor available Compact balanced design Suction hose and valve | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FJM Monitors - Capacity Ranges | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Reaction force (N) = 0.233 x Q (l/min) x /p (bar) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| www.skum.com | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tifCO | I & Building Products | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Technical changes reserved without notice Copyright © 2007 Tyco Safety Products | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| |üatasheet Ref. | SKM0003 | DSM ~| | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
