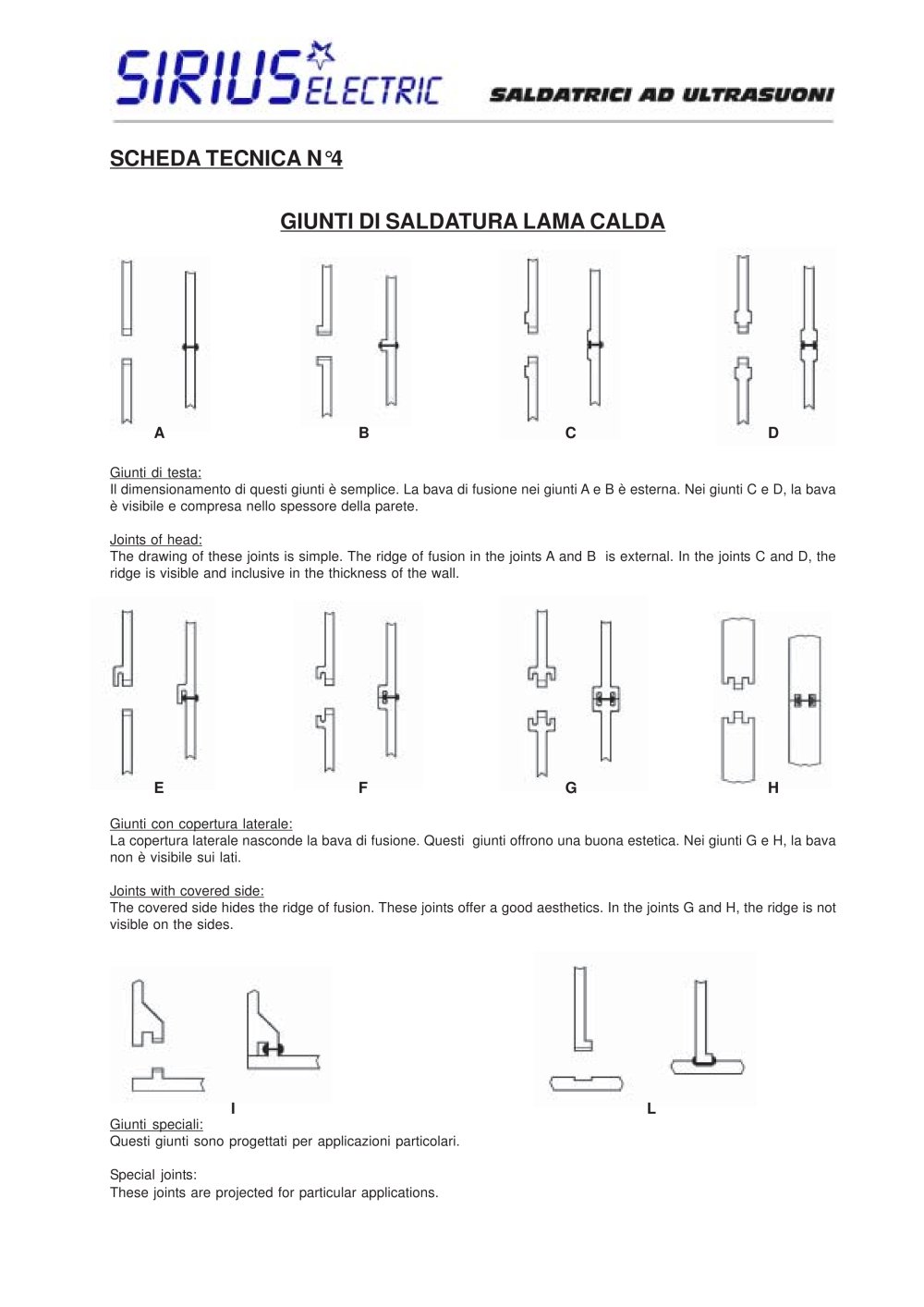

SCHEDA TECNICA N°4 GIUNTI DI SALDA TURA LAMA CALDA

ABCD EFGH

Giunti di test a:Il dimensionamento di questi giunti è semplice. La bava di fusione nei giunti A e B è esterna. Nei giunti C e D, la bava è visibile e compresa nello spessore della parete. Joint s of head:The drawing of these joints is simple. The ridge of fusion in the joints A and B is external. In the joints C and D, the ridge is visible and inclusive in the thickness of the wall. Giunti con copertura laterale:La copertura laterale nasconde la bava di fusione. Questi giunti offrono una buona estetica. Nei giunti G e H, la bava non è visibile sui lati. Joint s with covered side:The covered side hides the ridge of fusion. These joints offer a good aesthetics. In the joints G and H, the ridge is not visible on the sides.

IL

Giunti speciali: Questi giunti sono progettati per applicazioni particolari.Special joints:These joints are projected for particular applications.
